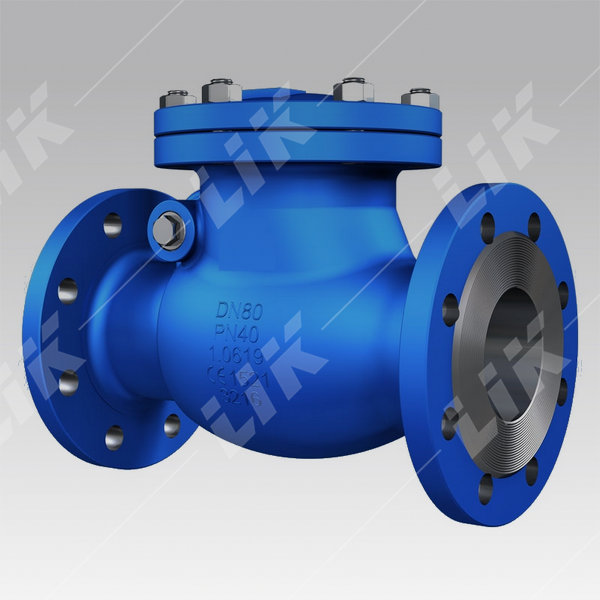

进口旋启式止回阀特点
3、仅适用于单向介质中。
进口旋启式止回阀设计规范
设计标准:EN13709 、EN14341
结构长度:EN558-1、ASME B16.10、GB/T 12221
连接标准:EN1092、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验:EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092
进口旋启式止回阀参数
主体材质:碳钢、不锈钢、合金钢
公称通径:DN15~DN400
压力范围:PN10~PN63
工作温度:-196℃~+450℃
应用范围:适用于石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

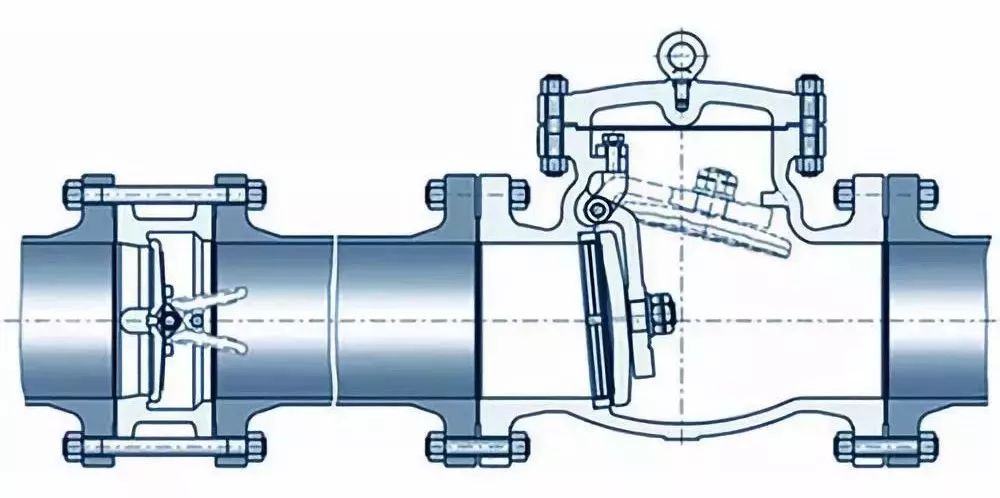

进口旋启式止回阀工作原理
进口旋启式止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。止回阀根据材质的不同,可以适用于各种介质的管路上。止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。

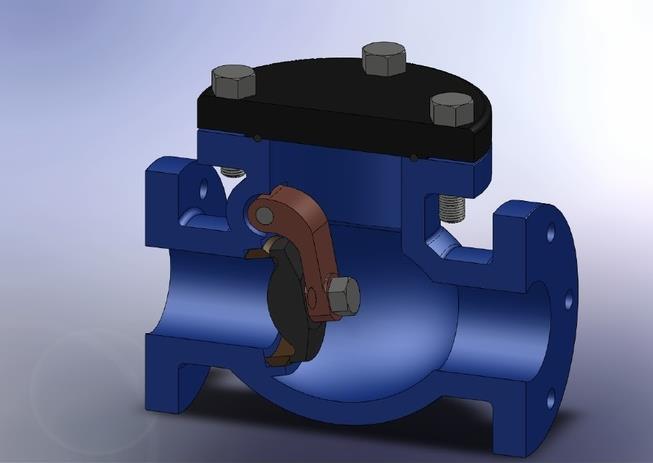

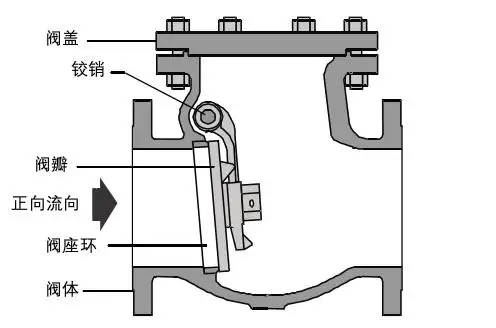

进口旋启式止回阀结构图
进口旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。 旋进口启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。
进口旋启式止回阀的施工安装
1、安装位置、高度、进出口方向 符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密
2、阀门安装前 进行外观检查,阀门的铭牌应符合现行 标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
3、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
进口旋启式止回阀的安装注意事顶:
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
