进口电动阀门-分类-特点-接线-控制原理-德国莱克LIK品牌
发布时间:2022/10/28

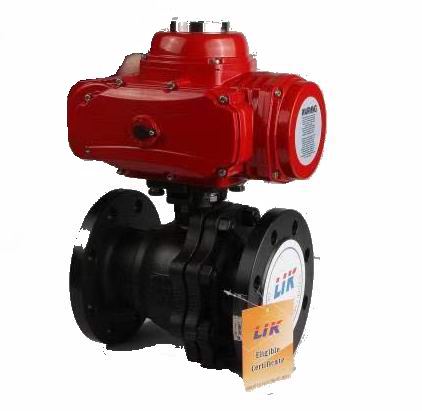

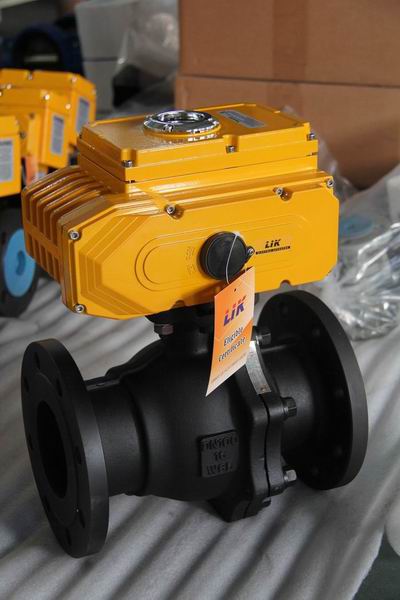

进口电动阀门是由电动执行器和阀门组成，上半部分为电动执行器，下半部分为阀门，也可以说是用电动执行器控制阀门，从而实现阀门的开和关。
一、进口电动阀门分类

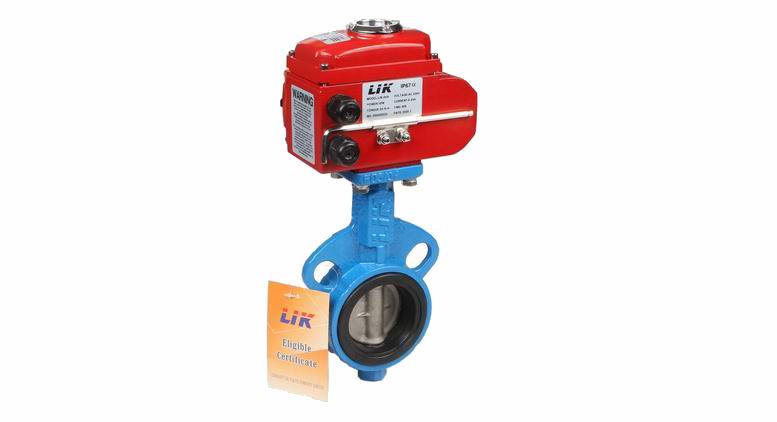

电动阀按种类可分为电动法兰球阀，电动螺纹球阀，电动对夹蝶阀，电动法兰蝶阀，电动卡箍蝶阀，电动卡箍球阀，电动法兰闸阀，电动法兰截止阀，电动刀闸阀等。
1.流体阻力小。球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2.开关迅速、方便。只要阀杆转动90°球阀就完成了全开或全关动作，很容易实现快速启闭。
3.密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封而且球阀的密封力随着介质压力的增加而增大。
4.阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
三、进口电动阀门控制
电动阀门控制器是用来控制电动阀门启闭的驱动装置，通常与阀门电动装置配套使用，可以通过外接电源的切换对阀门开、关和中间位置的控制。根据不同的现场要求应当选用不同的接线方式。它可以向电动装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作，如图1、2所示。
1现场控制
按照图1电动阀门线路1所示。当按下QF电源指示灯LD亮，表明已通电。按下阀门关的启动按钮SB1，KM1线圈得电，KM1主触头闭合，同时自锁触头KM1闭合自锁，电机得电，电机由传动齿轮带动凸轮转动，KM2限位开关的触头闭合，阀门关闭。在电机由传动齿轮带动凸轮转动的同时，按下停止按钮SB，KM1线圈失电，KM1主触头断开，同时自锁触头KM1恢复常开状态，电机失电，停止由传动齿轮带动凸轮转动。凸轮停止在一定状态，达到调节流量的目的。
2.远程控制
按照图1电动阀门线路1所示。当按下QF电源指示灯LD亮，表明已通电。按下阀门开的启动按钮SB3，KM2线圈得电，KM2主触头闭合，同时自锁触头KM2闭合自锁，电机得电，电机由传动齿轮带动凸轮转动，KM1限位开关的触头闭合，阀门开阀。在电机由传动齿轮带动凸轮转动的同时，按下停止按钮SB，KM2线圈失电，KM2主触头断开，同时自锁触头KM2恢复常开状态，电机失电，停止由传动齿轮带动凸轮转动。凸轮停止在一定状态，达到调节流量的目的。
四、进口电动阀门接线
不同的电动阀门接线有不同的接法，现以电动六线制球阀为例来讲解它的接线。它所配精小型电动执行器分为开关式和调节式，并由驱动开关控制和信号反馈控制组成。开关式六线制电动阀的六个接线端子功能为：1、2、3为驱动控制，4、5、6为信号反馈控制，如图3所示。
五、使用安裝注意事项
不同的电动阀门安装注意事项不同，下面以电动球阀为例介绍其安装注意事
1.调节阀属于现场仪表，要求环境温度应在-25～60℃范围， 相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
2.调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
3.安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。
4.电动调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。
一、进口电动阀门分类
电动阀按种类可分为电动法兰球阀，电动螺纹球阀，电动对夹蝶阀，电动法兰蝶阀，电动卡箍蝶阀，电动卡箍球阀，电动法兰闸阀，电动法兰截止阀，电动刀闸阀等。
进口电动阀门按原理可分为开关型和调节型。开关型的原理就是通电开到位或通电关到位;调节阀的原理是输入4-20mA或是0-10V的电流信号来调节阀门开
二、进口电动阀门特点
电动阀门的种类不同，特点也不同，在这主要介绍电动球阀特点。1.流体阻力小。球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2.开关迅速、方便。只要阀杆转动90°球阀就完成了全开或全关动作，很容易实现快速启闭。
3.密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封而且球阀的密封力随着介质压力的增加而增大。
4.阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5.球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制。球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
三、进口电动阀门控制
电动阀门控制器是用来控制电动阀门启闭的驱动装置，通常与阀门电动装置配套使用，可以通过外接电源的切换对阀门开、关和中间位置的控制。根据不同的现场要求应当选用不同的接线方式。它可以向电动装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作，如图1、2所示。
1现场控制
按照图1电动阀门线路1所示。当按下QF电源指示灯LD亮，表明已通电。按下阀门关的启动按钮SB1，KM1线圈得电，KM1主触头闭合，同时自锁触头KM1闭合自锁，电机得电，电机由传动齿轮带动凸轮转动，KM2限位开关的触头闭合，阀门关闭。在电机由传动齿轮带动凸轮转动的同时，按下停止按钮SB，KM1线圈失电，KM1主触头断开，同时自锁触头KM1恢复常开状态，电机失电，停止由传动齿轮带动凸轮转动。凸轮停止在一定状态，达到调节流量的目的。
2.远程控制
按照图1电动阀门线路1所示。当按下QF电源指示灯LD亮，表明已通电。按下阀门开的启动按钮SB3，KM2线圈得电，KM2主触头闭合，同时自锁触头KM2闭合自锁，电机得电，电机由传动齿轮带动凸轮转动，KM1限位开关的触头闭合，阀门开阀。在电机由传动齿轮带动凸轮转动的同时，按下停止按钮SB，KM2线圈失电，KM2主触头断开，同时自锁触头KM2恢复常开状态，电机失电，停止由传动齿轮带动凸轮转动。凸轮停止在一定状态，达到调节流量的目的。
四、进口电动阀门接线
不同的电动阀门接线有不同的接法，现以电动六线制球阀为例来讲解它的接线。它所配精小型电动执行器分为开关式和调节式，并由驱动开关控制和信号反馈控制组成。开关式六线制电动阀的六个接线端子功能为：1、2、3为驱动控制，4、5、6为信号反馈控制，如图3所示。
五、使用安裝注意事项
不同的电动阀门安装注意事项不同，下面以电动球阀为例介绍其安装注意事
1.调节阀属于现场仪表，要求环境温度应在-25～60℃范围， 相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
2.调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
3.安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。
4.电动调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。
5.为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。‘’
主要介绍了电动阀门的分类、特点、控制原理、接线和安装注意事项。主要以球阀为例进行的介绍。希望对电动阀门的了解有一定的参考价值
