如何选择合适的进口气动防爆蝶阀型号

‌一、明确工况参数‌

‌介质特性‌

化学性质（腐蚀性、毒性、颗粒物含量）：

腐蚀性介质需采用316L不锈钢、哈氏合金或衬氟阀体25；

含颗粒物工况需配置刮刀式密封结构和堆焊硬质合金蝶板57。

介质温度与压力：

高温工况（>300℃）选择三偏心金属硬密封结构35；

低温工况（<-50℃）需深冷处理的阀体材质（如LNG储运系统）58。

‌流量特性需求‌

开关型（ON/OFF）或调节型：调节型需匹配等百分比或线性流量特性曲线57；

调节比≥100:1时，优先选用三偏心蝶阀配智能定位器16。

‌二、选型决策树‌

A[介质类型] -->|易燃易爆| B(防爆等级Ex d IIC T6)

A -->|腐蚀/高温| C(特殊材质阀体)

D[操作需求] -->|快速切断| E(双作用气缸+响应时间≤2秒)

D -->|精确调节| F(智能定位器±0.5%精度)

G[连接方式] -->|大口径/高压| H(法兰式RF密封面)

G -->|安装空间受限| I(对夹式结构)

‌三、材料与结构设计‌

‌阀体与密封材料‌

‌阀体材质‌：

常规介质：316不锈钢或WCB碳钢37；

强腐蚀介质：衬氟（PTFE/PFA）或哈氏合金25。

‌密封类型‌：

软密封（EPDM/PTFE）适用≤150℃、低压环境47；

硬密封（Stellite堆焊）耐受≤600℃和PN40压力35。

‌执行机构配置‌

‌双作用气缸‌：适用于快速响应和频繁动作场景（如炼油装置紧急切断）46；

‌单作用弹簧复位‌：失气时自动关闭，满足SIL3功能安全需求57。

‌四、关键技术指标验证‌

‌防爆认证‌：强制要求ATEX/IECEx认证，重点关注Ex d隔爆型和Ex ia本质安全型设计13；

‌泄漏等级‌：

软密封：ANSI Class VI零泄漏标准47；

硬密封：≤0.01%额定流量（ISO 5208标准）56。

‌执行器扭矩‌：根据介质压差计算，DN200口径阀门常规扭矩≥1200 Nm68。

‌五、品牌技术对比与选型建议‌

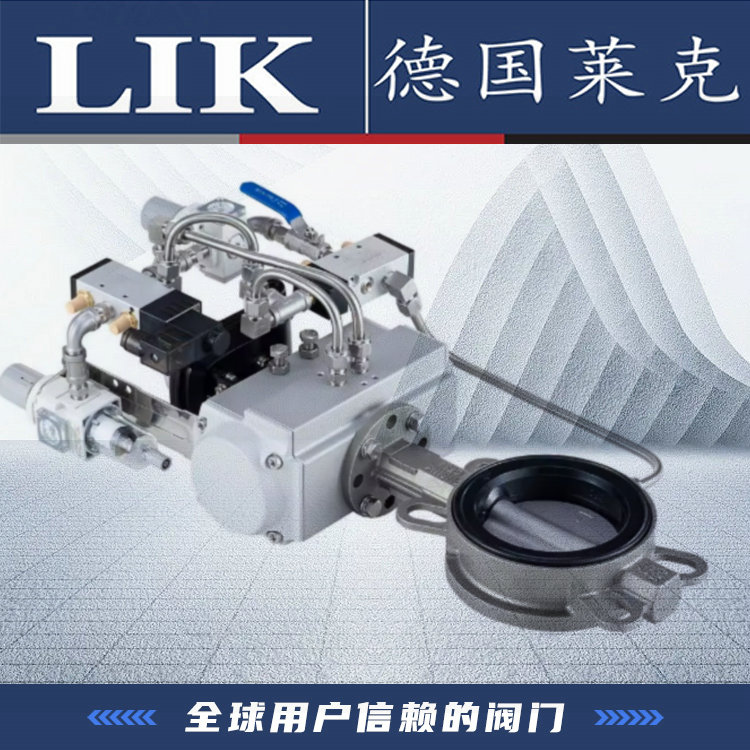

‌LIK‌ 紧凑型执行器（轴向长度减少30%）       食品/制药无菌管路控制47

‌AMISCO动态平衡蝶板设计（抗高压差≥10MPa）       石化高温油气调节56

‌HANWEI深冷处理工艺（-196℃冲击试验）   LNG储运及低温工程58

‌ KARL   纳米涂层阀杆（摩擦系数≤0.05）    核电高辐射环境46

‌六、质量控制与售后服务‌

‌认证要求‌：

强制认证：ISO 9001、API 6097；

附加认证：SIL3功能安全证书（危险工艺场景）56。

‌售后服务‌：

质保期≥18个月（含关键部件延保）7；

技术支持：提供数字孪生模型预测维护周期68。

通过以上维度交叉验证，可结合具体工况参数（如介质温度-50~550℃、压力PN16~PN40）和预算范围，完成最优型号匹配。例如：

‌炼油厂催化裂化装置‌：选Bray三偏心蝶阀（哈氏合金阀体+Ex d认证）56；

‌制药行业无菌管路‌：选VTON对夹式蝶阀（316L阀体+EPDM软密封）
