一、进口气动调节阀核心选型要点

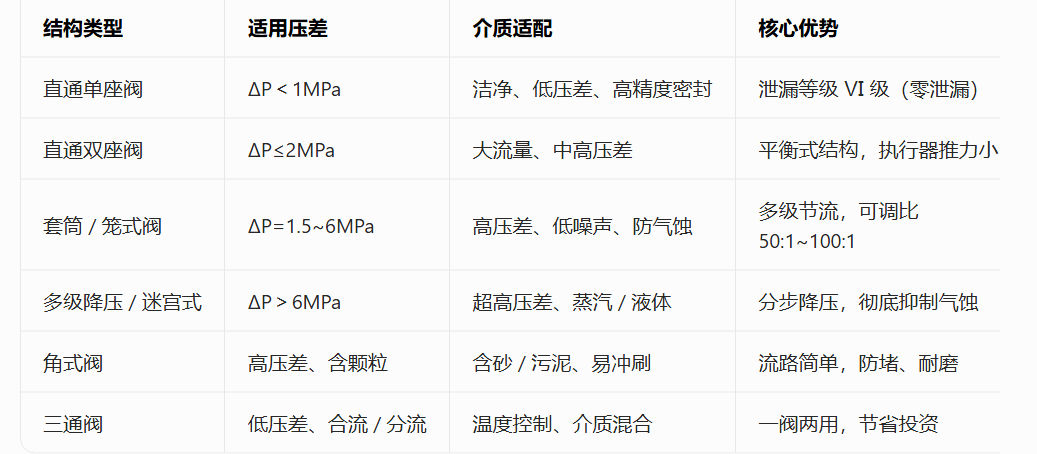

（二）阀体结构选型（按压差与介质匹配）

快速判断规则：

压差＜1MPa：单座 / 双座阀优先；
压差 1.5~6MPa：套筒阀必选；
压差＞6MPa：多级降压 / 迷宫式阀芯；
含颗粒介质：角式阀或 V 型球阀，避免单座阀窄间隙。
（三）材质选型（防腐蚀、耐温、抗冲刷）
1，阀体材质：
常温水 / 空气：WCB 碳钢、304 不锈钢；
弱酸 / 碱介质：316L/CF3M 不锈钢；
强腐蚀（浓硫酸、氯离子）：哈氏合金 C-276、双相钢 2205；
高温（＞450℃）：WC6/WC9 铬钼钢；
低温（＜-50℃）：LCB 低温碳钢、304L。
2，内件材质（阀芯 / 阀座）：
常规工况：316L 不锈钢；
气蚀 / 冲刷工况：司太立 Stellite 堆焊、硬质合金（碳化钨）；
含硫介质：符合 NACE MR0175 标准（防硫化氢应力腐蚀）。
3，密封材质：
软密封（≤180℃、洁净介质）：PTFE（聚四氟乙烯）、FKM 氟橡胶，泄漏等级 Ⅵ 级；
硬密封（＞180℃、高压 / 冲刷）：司太立合金、碳化钨，泄漏等级 Ⅴ 级（高精度研磨达 Ⅵ 级）；
剧毒 / 高纯介质：波纹管密封（零外漏）。

（四）执行机构与附件选型（控制性能核心）
1，执行机构类型：
薄膜式：响应快（毫秒级）、成本低，适用于常规调节；
活塞式：推力大、耐高压差，适用于 DN≥100 或 ΔP≥4MPa 工况；
作用方式：气开（正作用）/ 气关（反作用），匹配故障安全模式。
2，推力核算：执行机构额定推力≥1.25×（阀门最大不平衡力 + 摩擦力 + 弹簧力），高压差工况预留≥30% 安全余量。
3，智能定位器（必配）：
协议：HART/Profibus-DP/Modbus，支持远程参数调整、故障诊断；
精度：±0.1%~±0.5%，提升控制稳定性；
品牌：西门子 SIPART PS2、Fisher DVC6200、莱克 LIK 智能定位器。
4，核心附件：
电磁阀：单 / 双线圈，实现快速切断（≤3s）；
限位开关：阀位反馈（全开 / 全关）；
空气过滤减压阀：稳定气源压力（0.4~0.7MPa），净化气源；
保位阀：断气时保持阀位，避免工况波动。

（五）流量特性与口径匹配（控制稳定关键）
1，流量特性选择：
线性特性：压差稳定、液位 / 压力控制（如锅炉给水）；
等百分比特性：压差变化大、流量波动大（如换热系统、精馏塔回流）；
快开特性：仅用于开关控制 / 安全联锁，禁止连续调节。
2，口径计算（Cv/Kv 值）：
公式：Cv=Q×√(ρ/ΔP)（液体）；Cv=Q×√(ρ×ΔP)（气体 / 蒸汽）；
口径原则：阀门正常开度控制在30%~80%，避免＜15%（抖动 / 失控）或＞90%（调节余量不足）；
可调比：套筒阀（50:1~100:1）＞单座阀（30:1），负荷波动大工况优先套筒阀。

二、分行业实际应用案例分析
（一）石油化工：高压差防气蚀与强腐蚀工况
案例 1：高压差清水气蚀损坏（某化工项目）
工况：阀前 2.5MPa、阀后 0.3MPa、ΔP=2.2MPa、常温清水、DN80；
选型错误：常规单座阀，未考虑多级降压；
失效：运行 3 个月，阀芯 / 阀座麻点剥落、内漏严重、调节特性偏离；
改进：更换莱克 LIK 套筒式多级降压调节阀（316L+Stellite 堆焊阀芯）；
效果：连续运行 12 个月无气蚀，调节精度 ±0.5%。
案例 2：含 H₂S 酸性介质应力腐蚀（某炼化加氢装置）
工况：介质含 H₂S（1000ppm）、温度 280℃、ΔP=3MPa、DN100；
选型：莱克 LIK 套筒阀，阀体 316L+NACE MR0175、内件 Stellite 堆焊、波纹管密封；
效果：运行 24 个月无腐蚀泄漏，零外漏，满足 SIS 联锁要求。
（二）电力：高温蒸汽与高压差给水控制
案例 3：火电厂主蒸汽减温减压（600MW 机组）
工况：过热蒸汽 540℃、17MPa、ΔP=8MPa、DN150；
选型：莱克 LIK 角式多级降压调节阀，阀体 WC9 铬钼钢、内件硬质合金、散热阀盖、智能定位器；
效果：抑制蒸汽噪声（≤85dB），防气蚀，负荷调节稳定，阀门寿命延长至 5 年以上。
案例 4：锅炉给水高压差调节（超临界机组）
工况：给水 25MPa、220℃、ΔP=10MPa、DN200；
选型：米勒迷宫式调节阀，多级降压阀芯、平衡式结构、活塞执行机构；
效果：分步降压，彻底消除气蚀，调节响应时间≤2s，保障锅炉水位稳定。
（三）污水处理：含颗粒介质防堵控制
案例 5：回流污泥含颗粒堵塞（某市政污水厂）
工况：回流污泥（固含量 3%、含砂粒）、温度 25℃、ΔP=0.5MPa、DN80；
选型错误：常规单座阀，阀芯 / 阀座间隙小；
失效：运行 2 周卡涩，颗粒堆积导向部；
改进：更换莱克 LIK 角式调节阀（流路简单、大间隙、316L + 碳化钨涂层阀芯）；
效果：运行 6 个月无堵塞，调节顺畅，维护周期延长 10 倍。
（四）LNG 与低温工况：超低温密封与防冷脆
案例 6：LNG 接收站气化减压（某沿海项目）
工况：LNG-162℃、4MPa、ΔP=3MPa、DN100；
选型：莱克 LIK 低温套筒阀，阀体 LCB 深冷处理、加长阀盖（防填料结冰）、低温软密封（FKM）；
效果：稳定控制气化压力，无冰堵、无泄漏，满足 LNG 超低温工况要求。
三、常见问题与解决方案
（一）气蚀与闪蒸（高压差液体最常见）
现象：阀芯 / 阀座麻点、噪声大、振动、内漏；
原因：局部压力低于饱和蒸汽压，气泡破裂冲击金属；
解决：多级降压 / 迷宫式阀芯、角式阀体、增加阀后压力、材质升级（Stellite / 硬质合金）。
（二）含颗粒介质堵塞 / 卡涩
现象：阀门卡涩、调节失灵、内件磨损；
原因：颗粒沉积在阀芯导向部 / 阀座间隙；
解决：角式阀 / V 型球阀、大间隙设计、耐磨涂层、定期吹扫。
（三）泄漏（外漏 / 内漏）
外漏：阀杆填料泄漏→波纹管密封、升级填料（石墨 / PTFE）、智能定位器减少阀杆摩擦；
内漏：密封面磨损 / 腐蚀→硬密封（Stellite）、高精度研磨、材质升级。
（四）控制失稳（抖动 / 振荡）
原因：Cv 值过大（开度＜15%）、流量特性不匹配、执行器推力不足、气源波动；
解决：重新计算 Cv 值（正常开度 30%~80%）、匹配等百分比特性、增大执行器推力、加装保位阀 / 空气过滤减压阀。
四、选型总结与品牌推荐
（一）选型核心口诀
参数全、结构对、材质配、执行稳、特性准、安全位。
参数全：7 类工况参数无缺项；
结构对：压差匹配阀体类型（单座 / 套筒 / 多级）；
材质配：介质温度 / 腐蚀匹配阀体 / 内件 / 密封；
执行稳：推力足够、智能定位器精准；
特性准：流量特性匹配控制对象；
安全位：故障安全模式符合工艺安全。
（二）主流进口品牌推荐
德国莱克 LIK：全系列调节阀，高压差 / 高温 / 强腐蚀工况优势明显，性价比高；
美国AMISCO（阿米斯科）：迷宫式 / 多级降压阀芯技术领先，电力 / 化工高压差工况首选；
德国HANWEI（汉威）：智能定位器技术成熟，控制精度高，常规工况稳定；
德国卡尔（KARL）：套筒阀与波纹管密封技术强，高纯 / 剧毒介质适配。

五、落地建议
1，前期调研：联合工艺、自控、设备专业，完整采集工况参数，避免 “经验选型”；
2，厂家技术交流：提供详细工况表，让品牌工程师参与选型，推荐适配型号与材质；
3，样本与业绩审核：核对产品样本参数、材质证明、同行业业绩（近 3 年≥3 个同类工况）；
4，安装调试：严格按厂家要求安装（流向正确、支撑牢固、避免应力），智能定位器现场整定，优化控制参数；

5，维护计划：定期检查气源质量、阀位反馈、密封泄漏，高压差 / 含颗粒工况每 3 个月巡检 1 次
