饱和蒸汽（100～250℃、0.1～4.0MPa）、过热蒸汽（250～550℃、4.0～42MPa，超临界 540℃/25MPa+）工况兼具高温蠕变、冷热交变热胀差、凝结水冲蚀、氧化固体颗粒、高压差汽蚀五大恶劣条件，是进口球阀（德国莱克 LIK、美国AMISCO（阿米斯科）. 德国HANWEI（汉威） 等品牌）故障高发场景，集中表现内漏、外漏、启闭卡涩、扭矩飙升、密封面快速磨损失效。本文从工况痛点拆解、结构优化、材料分级选型、密封系统、驱动配套、安装运维、分场景定制选型七大维度输出全链路解决方案。
一、蒸汽工况球阀五大核心技术挑战
（一）高温热膨胀差与卡涩难题
阀体、球体、阀座、阀杆线膨胀系数不一致，升温后内件胀量不同：不锈钢膨胀系数≈17×10⁻⁶/℃、铬钼钢≈12×10⁻⁶/℃、硬质合金≈6×10⁻⁶/℃，温升＞200℃时间隙收缩抱死，冷态预留间隙高温卡死、热态留隙低温内漏；高温长期载荷引发材料蠕变，螺栓、阀座预紧件永久形变、预紧力衰减。
故障表现：冷态开关顺畅、升温扭矩暴涨 3～5 倍，甚至执行机构带不动，频繁憋坏气动 / 电动头。
（二）密封系统分层失效（内漏 + 阀杆外逸散泄漏）
1，阀座,内漏：软密封（PTFE/PPL）＞260℃碳化软化、蠕变塌陷；金属密封无弹性补偿，冷热循环密封比压失衡；蒸汽冷凝产生氧化铁、磁铁矿硬质颗粒，冲刷划伤密封副，形成永久性沟槽泄漏。
2，阀杆外漏（TA-Luft 逸散超标）：普通石墨填料 350℃氧化粉化，填料函预紧力随蠕变下降，蒸汽沿阀杆窜出；启停冷热交替，填料反复胀缩出现缝隙，易燃易爆 / 有毒蒸汽存在安全隐患。
3，中腔憋压泄漏：阀门关闭后中腔滞留饱和蒸汽冷凝液化，体积骤缩形成负压 / 憋压，破坏阀座密封。
（三）凝结水两相流冲蚀与汽蚀损伤
蒸汽启停阶段管线存水，形成蒸汽 + 凝结水高速两相流，水滴高速撞击密封面产生冲蚀、空化汽蚀；过热蒸汽降温析出水、夹带管道氧化锈渣（Fe₃O₄），固体颗粒嵌卡密封副，浮动球阀球体受介质推力偏移，单边啃蚀阀座，部分工况寿命仅 1～3 个月。
（四）阀体承压与紧固件高温失效
WCB 普通碳钢＞425℃屈服强度大幅下降、蠕变变形；法兰螺栓高温蠕变伸长，垫片压紧力丢失，法兰面喷汽泄漏；分体铸造阀体高温应力集中出现微裂纹，高压蒸汽击穿壳体。
（五）驱动配套适配短板
常温选型执行机构扭矩余量不足，高温扭矩翻倍后过载烧毁；普通橡胶膜片气动执行器不耐高温辐射，靠近阀体受热老化破裂；无隔热结构，热量上传驱动腔体损坏电控元件。
二、全维度系统性解决方案
（一）阀体结构分级优化方案（按蒸汽温压划分）
1. 低压饱和蒸汽（≤250℃、PN16～PN40/Class150～300）：三段式浮动球阀
●阀体：WCB/A105 锻钢，整体锻造优于砂铸，消除铸造气孔疏松；连接：法兰 / 丝扣，供热、印染低压蒸汽优选。
●结构优化：阀座单侧弹簧预紧浮动座，吸收热膨胀量；阀体中腔设放空排污螺塞，定期排空凝结积水，解决中腔憋压。
2. 中高压过热蒸汽（250～450℃、PN64～PN160/Class600～900）：固定式球阀（Q47）
蒸汽工况首选固定式双支点结构，球体上下设阀轴 + 自润滑轴承，杜绝高压介质推动球体偏磨阀座；全通径流道减少涡流冲蚀，阀座采用双向碟簧预紧浮动阀座，自动补偿冷热胀缩、密封面磨损带来的比压损失。
3. 超临界高温蒸汽（450～550℃、Class1500～2500/PN260～420）：全焊接整体锻钢球阀
阀体全焊接无法兰，规避法兰螺栓蠕变泄漏；A182 F91/F22 铬钼耐热钢整体锻造，消除分体连接薄弱点；阀体内腔做应力退火处理，消除锻造内应力，抑制高温开裂，火电主蒸汽管线标配。

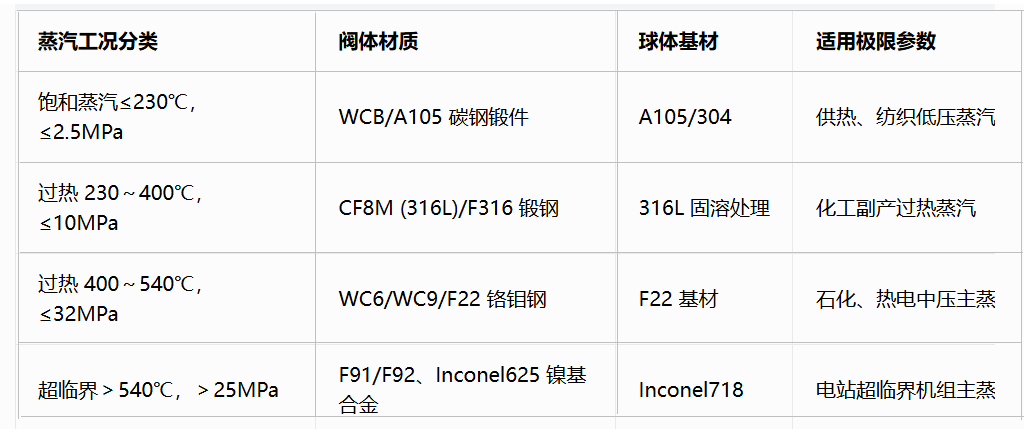

（二）阀体 / 内件材料阶梯选型（进口品牌标准化选材：莱克 LIK/AMISCO 通用标准）
密封面强化处理：
1，中低温软密封：PPL 对位聚苯 / 填充玻纤 PTFE（耐温≤320℃）、PEEK 聚醚醚酮（≤390℃、Class600），替代普通 PTFE，抗高温蠕变，适合洁净饱和蒸汽；
2，高温硬密封：球体HVOF 超音速喷涂 WC 碳化钨（HRC70～76）、阀座堆焊司太立 Stellite6（HRC48～55），软硬硬度配对，抗颗粒冲刷、耐磨，耐温上限 600℃+，全过热蒸汽标配工艺。
（三）三重密封系统解决方案（内密封 + 阀杆外密封 + 法兰密封）
1. 阀座内密封（蒸汽核心）
▶软密封型（≤320℃洁净蒸汽）：碟形弹簧 + PEEK 复合阀座，弹簧持续补偿热胀与磨损，零泄漏 ISO5208 ClassⅥ；
▶金属硬密封型（＞320℃含杂质蒸汽）：弹性悬臂金属阀座，阀座本体带微变形悬臂，利用金属微量形变抵消球体热膨胀量，冷热循环密封比压恒定，杜绝内漏；增设阀座吹扫孔，通入干燥压缩空气吹扫密封面锈渣颗粒（煤化工含渣过热蒸汽专用）。
2. 阀杆防逸散外密封（TA-Luft 认证方案）
三级复合密封结构（进口蒸汽球阀标配）：
1，下部第一层：耐高温柔性石墨环 + 金属缠绕自紧填料；
2，中部：碟簧预紧填料压盖，高温填料收缩后弹簧自动下压补紧；
3，上部：波纹管密封（严苛无泄漏工况），波纹管隔绝蒸汽与填料，彻底根除阀杆外漏，火电、化工易燃易爆蒸汽必选；阀杆增设防飞出凸肩（API6D），高压蒸汽不会顶出阀杆。
3. 法兰端面密封
中低温：柔性石墨金属缠绕垫；＞400℃高温：Inconel 金属环垫（R 型），耐蠕变、高温不松弛，杜绝法兰喷汽。
（四）阀杆、紧固件配套耐热优化
1，阀杆：≤400℃选用 316L 调质，＞400℃选用 Inconel718，线胀系数低、抗高温蠕变；表面氮化处理（HRC50+），填料摩擦不拉伤；
2，螺栓：中温 35CrMoA，高温 F22 全螺纹耐热螺栓，配套耐高温碟簧垫圈，补偿螺栓蠕变伸长带来的预紧力衰减，定期热紧规范。
（五）驱动执行机构全配套隔热方案
1，手动球阀：加长隔热阀杆（50～150mm），隔绝阀体高温传导到手轮，防烫伤；
2，气动 / 电动球阀（自动化蒸汽管路主流）：
▶阀颈加装铸铝隔热支架（标准 ISO5211），隔断热量上传执行器；
▶气动头选用硅橡胶耐温膜片，高温工况选配高温型气动执行器（-20～300℃）；
▶电动头加装散热片，＞350℃工况配套加长支架 + 散热翅片，电控元件远离高温源；
▶扭矩选型：蒸汽工况按常温计算扭矩 ×1.8～2.5 倍余量选型，规避高温扭矩过载烧坏驱动；
3，防爆场景：ExdⅡBT4/CT6 防爆电动 / 气动，满足锅炉房、化工防爆蒸汽管线规范。
（六）分工况定制选型细则（落地选型标准）
1，民用供热饱和蒸汽（160～200℃、PN10/16）：WCB 法兰浮动软密封球阀，PPL 阀座，手动 / 普通气动，成本最优；
2，精细化工洁净过热蒸汽（220～320℃、PN25～40）：316L 固定式 PEEK 软密封球阀，零泄漏，电动调节型（V 型球，4-20mA 控流）；
3，煤化工含渣过热蒸汽（300～450℃、PN64～100，带氧化铁颗粒）：F22 锻钢固定式金属硬密封，碳化钨喷焊球体 + 悬臂弹性阀座，带在线吹扫接口；
4，火电锅炉主蒸汽（500～550℃、Class1500+）：F91 全焊接硬密封球阀、波纹管阀杆密封、电动防爆执行机构，API6D 火工试验认证。
（七）安装、调试、全生命周期运维方案（大幅延长阀门寿命 3～5 倍）
1. 安装优化
1，阀门前端就近安装蒸汽疏水阀 + Y 型过滤器（40～80 目），拦截管线焊渣、氧化颗粒，避免固体杂质进入密封副；
2，阀门水平安装、阀杆竖直向上，防止凝结水淤积中腔；高温管线加装管道膨胀节，减少热位移拉扯阀体法兰；
3.初次投运缓慢暖管升温（≤50℃/h），禁止瞬间通高温蒸汽骤热，避免冷热冲击密封面炸裂。
2. 调试规范
冷态试压后，升温至额定温度二次热紧法兰螺栓、填料压盖；高温工况现场实测启闭扭矩，超设计值及时补调弹簧预紧量。
3. 日常运维
1，低压饱和蒸汽：每季度从排污口排空中腔冷凝积水；
2，高温硬密封：每半年通过注脂嘴加注高温阀门专用石墨润滑脂，禁止普通锂基脂高温碳化结块卡涩；
3，阀杆泄漏：优先微调填料压盖碟簧，泄漏超标更换复合填料；金属密封微量内漏可在线微调阀座预紧弹簧，无需拆阀下线。
三、附加安全配套设计（进口品牌蒸汽球阀标配）
1，API607 防火结构：火灾高温烧毁非金属密封后，金属密封副自动承压密封，防止管线大量喷汽起火；
2，防静电装置：球体 - 阀体跨接导电弹簧，消除蒸汽高速摩擦产生静电，易燃易爆蒸汽防爆必备；
3，中腔泄压结构：中腔超压自动泄压至上游管线，避免憋压胀裂阀体。
四、总结 http://www.germanylikvalve.com/jinkoudiandongqiufa.html
蒸汽球阀失效根源集中在热胀差补偿缺失、密封不耐高温冲蚀、选材未匹配工况温压，进口品牌（莱克 LIK、AMISCO、汉威）标准化解决方案逻辑：按温度压力定阀体结构（浮动 / 固定 / 全焊接）→分级耐热选材→弹簧补偿式密封 + 波纹管阀杆防漏→隔热驱动 + 前端疏水过滤预处理→标准化安装运维，可实现饱和 / 过热全蒸汽工况零内漏、外逸散达标，使用寿命从常规 3～6 个月提升至 3～8 年。
