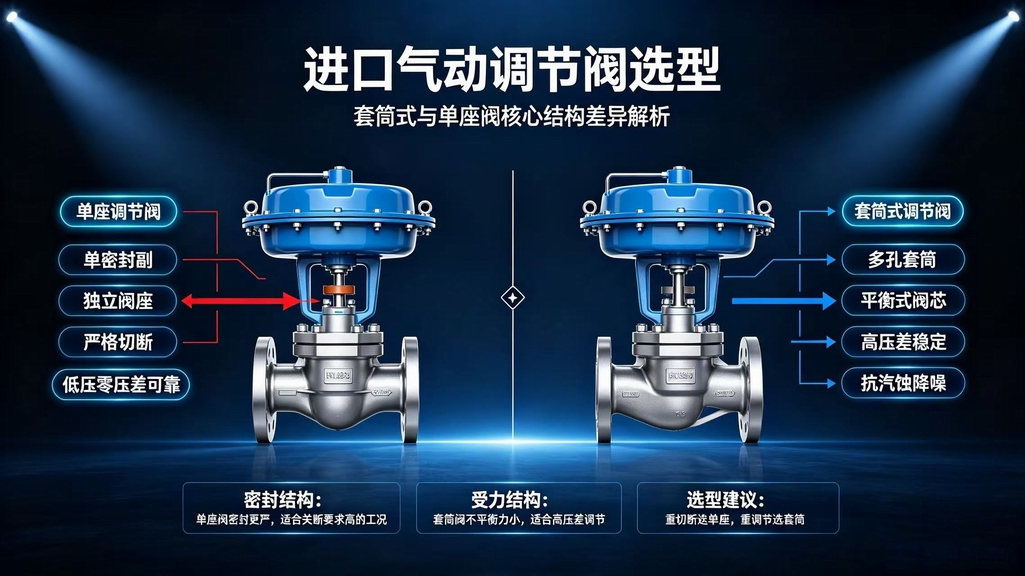

进口气动调节阀选型：套筒式与单座阀核心结构差异解析

在石油石化、核电、新能源锂电、高温蒸汽、低温流体等工业自控管路中，进口气动调节阀是工艺流量、压力、温度调控的核心设备，套筒式调节阀与单座调节阀是应用最广泛的两类直行程气动调节阀门。二者虽同属气动直行程阀门，但内部结构设计存在本质区别，直接决定了阀门的密封性能、受力特性、工况适配范围与选型逻辑。厘清二者核心结构差异，是工业系统选型、降低运维成本、保障工艺稳定运行的关键。

一、单座调节阀核心结构设计

进口单座调节阀整体结构简洁，主要由气动执行机构、阀杆、单阀芯、独立阀座密封环、阀体、填料函等部件组成，核心特征为单密封副结构。

阀体内部仅设置一处阀座密封面，阀芯为一体式柱塞结构，阀杆带动阀芯做轴向升降运动，阀芯与阀座贴合时实现管路切断，脱离阀座时介质通过流道完成节流调节。介质进入阀体后，流体压力全部作用于阀芯单侧端面，阀芯上下形成明显的压力差，不平衡力全部由执行机构推力承担。

进口单座阀的密封副经过精密研磨，软密封采用PTFE、石墨复合材质，硬密封采用不锈钢堆焊司太立合金，密封面贴合精度高，能够达到极高的泄漏等级，部分高端进口品牌可实现气泡级密封。其流道为直通式简约结构，介质流通阻力小，不易积存杂质，适配洁净介质工况。阀芯行程较短，结构紧凑，小通径阀门的整体体积更小，安装空间要求更低。

二、套筒式调节阀核心结构设计

套筒式调节阀也叫笼式调节阀，核心结构区别于单座阀，采用套筒笼体+平衡式阀芯的组合结构。阀体内壁固定多孔套筒笼体，阀芯嵌套在套筒内部，阀芯外侧与套筒内壁间隙配合，介质通过套筒上开设的不同形状节流窗口实现流量调节，取消了传统独立阀座结构。

套筒侧壁分布着对称的节流孔、节流槽，流体进入阀体后，会从套筒窗口进入阀芯外侧腔体，阀芯上下端开设压力平衡孔，介质压力可作用于阀芯上下两端，相互抵消大部分轴向不平衡力。气动执行机构仅需要克服阀芯自重、填料摩擦力与少量残余压差力，即可带动阀芯升降，大幅降低了执行机构的推力负载。

进口套筒阀的套筒采用高强度耐磨合金材质，多孔结构可分散流体流速，削弱流体冲击能量，具备降噪、抗汽蚀的结构优势。套筒可根据工艺需求更换不同窗口形式（直线型、等百分比型、抛物线型），流量特性调节灵活，适配大流量、高压差的复杂工艺场景。但套筒与阀芯的配合间隙为密封基准，无法实现零泄漏切断，更多用于连续流量调节工况。

三、套筒式与单座阀核心结构差异带来的性能区别

1. 阀芯受力结构差异

单座阀为不平衡阀芯结构，介质压差全部加载在阀芯单侧，进出口压差越大，阀芯轴向推力越大，高压工况下必须匹配大推力气动执行器，否则会出现阀芯卡滞、调节失灵；在低压、零压差工况下，不平衡力极小，执行机构动作顺畅，调节灵敏度高。

套筒阀为压力平衡式阀芯结构，阀芯上下介质压力相互抵消，不平衡力极小，无论高压差、低压还是零压差环境，执行机构推力需求基本稳定，不会因管路压力波动出现调节偏差，适配压力波动大的复杂工艺系统。这一结构差异，也决定了二者执行机构的选型规格完全不同，套筒阀可搭配更小规格的气动执行器，降低设备采购成本。

2. 密封结构与泄漏等级差异

单座阀依靠阀芯与独立阀座的单密封面实现切断，密封副接触面积集中，密封压紧力充足，进口产品密封精度极高，适合有毒介质、易燃易爆介质、高纯介质的严格关断场景，是核电、精细化工、锂电高纯气体管路的首选。

套筒阀依靠阀芯与套筒的间隙密封，没有实体密封面，仅依靠间隙节流实现密封，泄漏量远大于单座阀，无法满足严格切断要求，一般仅用于工艺连续调节，不适合需要彻底关断的管路。

3. 抗汽蚀与降噪结构差异

单座阀流路简单，流体集中冲刷密封面，高压差工况下极易产生汽蚀、闪蒸，噪音较大，流道没有分流缓冲结构，流体能量无法分散，长期高压运行会磨损密封面，缩短阀门使用寿命。

套筒式调节阀的多孔套筒可将高速流体分割为多股细小流束，逐级消耗流体动能，有效降低流体流速，抑制汽蚀产生，同时大幅降低流体噪音，在火电高温蒸汽、高压给排水、油气高压输送等高压差工况下，结构优势极为明显。

4. 流量特性适配差异

单座阀流道固定，流量特性由阀芯外形决定，一般仅适配常规线性、等百分比流量特性，适配范围窄，仅适合工况稳定的简单调节系统。

套筒阀可通过更换套筒窗口样式，灵活调整流量特性，适配大流量波动、宽调节比的工业场景，可满足新能源储能、CCUS碳捕集、海洋平台流体系统等复杂工况的调节需求，工况适配灵活性更强。

四、基于结构差异的选型应用建议

从结构本质出发，两类阀门的选型边界十分清晰：

单座调节阀凭借优异的密封性能、简洁的流道结构，适合小通径、低压零压差、对关断泄漏要求严苛的场景，如锂电高纯气体管路、实验室工艺管线、精细化工有毒介质切断系统；高压工况下则需要匹配大推力气动执行机构，设备成本会相应提升。

套筒式调节阀依靠压力平衡结构、降噪抗汽蚀特性，适合大通径、高压差、大流量调节场景，如火电厂蒸汽系统、石油天然气长输管线、高压水射流系统；若工艺要求严格切断，则不能选用套筒阀，需替换为单座切断阀。

进口气动调节阀的结构精度直接决定运行稳定性，单座阀需重点校验密封面材质与执行器推力匹配度，套筒阀需关注套筒耐磨性能与节流窗口设计，结合介质温度、压力、清洁度、泄漏等级要求完成选型，才能最大化发挥阀门的自控性能。

综上，套筒式与单座调节阀的核心差异源于阀芯受力结构与密封形式的不同，平衡式套筒结构适配高压差调节，单密封单座结构适配高精度切断，结合工艺工况匹配对应阀门结构，是进口气动调节阀科学选型的核心原则。
