800℃高温 700MPa 进口超高压电磁阀密封材料怎么选？
发布时间:2026/8/10
800℃、700MPa 进口超高压电磁阀密封材料完整选型方案
核心前提：工况判定
800℃+700MPa 属于航天 / 超临界流体 / 高压材料试验极端工况
1. 所有、橡胶、氟胶、PTFE、PEEK、FFKM 等非金属弹性密封全部彻底禁用：
非金属最高耐受温度普遍≤330℃，700MPa 超高压力下会瞬间蠕变、挤压破碎、高温碳化失效，无任何使用可能性；
2. 唯一可行路线：全金属硬密封体系 + 高温镍基 / 钴基硬质合金基材 + 压力自紧金属密封结构，必须配套阀体、阀芯同体系耐高温高强度合金匹配热膨胀系数，规避高温形变泄漏。
- 耐温：连续 750~850℃，短时峰值可达 900℃，完美覆盖 800℃工况
- 耐压适配：700MPa 超高压下抗塑性形变、抗蠕变、耐高速冲刷、耐颗粒磨损；硬度 HRC48~58，高温强度留存率高
- 优势：低热膨胀系数、抗高温氧化、耐蒸汽 / 惰性气体 / 轻微腐蚀介质；冷热循环交变工况不易开裂、密封面贴合稳定
- 适配：先导活塞式、直动活塞式电磁阀阀芯与阀座对磨密封面配对
2、超高耐磨冲蚀工况：超音速喷涂碳化钨 WC 硬质合金涂层（HVOF 工艺）
- 耐温：长期≤800℃，短时 850℃
- 硬度：HRC70~76，耐磨、抗高压挤压性能远超司太立
- 局限：韧性偏弱，剧烈压力冲击、频繁启闭场景易出现微崩边；介质含硬质颗粒优先选用
- 搭配：基体采用镍基高温合金，表层喷涂碳化钨复合密封面
3、强腐蚀介质（氢气、酸性高温气体）专用：Inconel 718/Inconel 625 镍基合金密封面
- 耐温：长期 700~820℃，800℃工况强度稳定、抗高温蠕变优异
- 优势：耐氢气脆化、耐酸碱高温腐蚀、热膨胀系数可控；深海、氢能超高压高温场景标配
- 适用：高纯氢气、超临界二氧化碳、高温腐蚀性流体介质
4、极限科研超高压场景：钼基、钨基高温硬质合金（定制特种）
- 耐温上限 1000℃+，抗压强度极致，但脆性大、加工难度极高、成本昂贵；仅实验室超高压腔体电磁阀选用，工业化极少使用
方案 A：金属 C 型 / E 型自紧密封圈（压力自紧式密封，最适配活塞往复运动）
1. 基材材质：Inconel 718 / Hastelloy X 哈氏合金
2. 密封唇表层：等离子喷涂 Stellite 合金 / 薄银塑性缓冲镀层
- 银薄层作用：高温下具备微量塑性形变，填补密封面微观间隙，提升气密性，压力越高密封预紧力越大
3. 结构原理：介质高压撑开金属密封唇，700MPa 压力自动强化密封效果，完美适配零压差 / 大压差活塞启闭工况
方案 B：金属波纹管全焊接密封（彻底杜绝阀杆外泄，零泄漏最高等级）
- 材质：Inconel 718 超薄波纹管一体焊接
- 优势：无填料摩擦、完全隔绝介质外泄；800℃高温抗疲劳、抗蠕变稳定
- 局限：往复启闭频次不能过高，适合间歇启闭、高精度气密要求场景（核电、超临界流体）
方案 C：多层金属叠片迷宫密封（高频往复活塞工况）
316LN+Inconel 合金薄片叠加迷宫结构，依靠多级压力衰减实现密封，无接触磨损，适配 700MPa 高压差往复活塞运动
三、阀体、活塞基体配套材质（密封必须与基体热膨胀匹配，防止高温翘曲内漏）
1. 主流标配：Inconel 718 整体锻造阀体 + 活塞**
800℃高温强度充足，热膨胀系数和 Stellite、碳化钨密封面高度契合，700MPa 超高压无塑性变形、抗高温氧化、耐氢脆
2. 中性蒸汽、惰性气体：F91/F92 铬钼耐热合金（火电超临界高温高压体系）
3. 强腐蚀介质：哈氏合金 Hastelloy X
核心前提：工况判定
800℃+700MPa 属于航天 / 超临界流体 / 高压材料试验极端工况
1. 所有、橡胶、氟胶、PTFE、PEEK、FFKM 等非金属弹性密封全部彻底禁用：
非金属最高耐受温度普遍≤330℃，700MPa 超高压力下会瞬间蠕变、挤压破碎、高温碳化失效，无任何使用可能性；
2. 唯一可行路线：全金属硬密封体系 + 高温镍基 / 钴基硬质合金基材 + 压力自紧金属密封结构，必须配套阀体、阀芯同体系耐高温高强度合金匹配热膨胀系数，规避高温形变泄漏。
一、阀座主密封面（启闭贴合核心密封）材质分级选型
- 耐温：连续 750~850℃，短时峰值可达 900℃，完美覆盖 800℃工况
- 耐压适配：700MPa 超高压下抗塑性形变、抗蠕变、耐高速冲刷、耐颗粒磨损；硬度 HRC48~58，高温强度留存率高
- 优势：低热膨胀系数、抗高温氧化、耐蒸汽 / 惰性气体 / 轻微腐蚀介质；冷热循环交变工况不易开裂、密封面贴合稳定
- 适配：先导活塞式、直动活塞式电磁阀阀芯与阀座对磨密封面配对
2、超高耐磨冲蚀工况：超音速喷涂碳化钨 WC 硬质合金涂层（HVOF 工艺）
- 耐温：长期≤800℃，短时 850℃
- 硬度：HRC70~76，耐磨、抗高压挤压性能远超司太立
- 局限：韧性偏弱，剧烈压力冲击、频繁启闭场景易出现微崩边；介质含硬质颗粒优先选用
- 搭配：基体采用镍基高温合金，表层喷涂碳化钨复合密封面
3、强腐蚀介质（氢气、酸性高温气体）专用：Inconel 718/Inconel 625 镍基合金密封面
- 耐温：长期 700~820℃，800℃工况强度稳定、抗高温蠕变优异
- 优势：耐氢气脆化、耐酸碱高温腐蚀、热膨胀系数可控；深海、氢能超高压高温场景标配
- 适用：高纯氢气、超临界二氧化碳、高温腐蚀性流体介质
4、极限科研超高压场景：钼基、钨基高温硬质合金（定制特种）
- 耐温上限 1000℃+，抗压强度极致，但脆性大、加工难度极高、成本昂贵；仅实验室超高压腔体电磁阀选用，工业化极少使用
二、阀杆动密封、活塞环往复密封（活塞式电磁阀关键）选型
方案 A：金属 C 型 / E 型自紧密封圈（压力自紧式密封，最适配活塞往复运动）
1. 基材材质：Inconel 718 / Hastelloy X 哈氏合金
2. 密封唇表层：等离子喷涂 Stellite 合金 / 薄银塑性缓冲镀层
- 银薄层作用：高温下具备微量塑性形变，填补密封面微观间隙，提升气密性，压力越高密封预紧力越大
3. 结构原理：介质高压撑开金属密封唇，700MPa 压力自动强化密封效果，完美适配零压差 / 大压差活塞启闭工况
方案 B：金属波纹管全焊接密封（彻底杜绝阀杆外泄，零泄漏最高等级）
- 材质：Inconel 718 超薄波纹管一体焊接
- 优势：无填料摩擦、完全隔绝介质外泄；800℃高温抗疲劳、抗蠕变稳定
- 局限：往复启闭频次不能过高，适合间歇启闭、高精度气密要求场景（核电、超临界流体）
方案 C：多层金属叠片迷宫密封（高频往复活塞工况）
316LN+Inconel 合金薄片叠加迷宫结构，依靠多级压力衰减实现密封，无接触磨损，适配 700MPa 高压差往复活塞运动
三、阀体、活塞基体配套材质（密封必须与基体热膨胀匹配，防止高温翘曲内漏）
1. 主流标配：Inconel 718 整体锻造阀体 + 活塞**
800℃高温强度充足，热膨胀系数和 Stellite、碳化钨密封面高度契合，700MPa 超高压无塑性变形、抗高温氧化、耐氢脆
2. 中性蒸汽、惰性气体：F91/F92 铬钼耐热合金（火电超临界高温高压体系）
3. 强腐蚀介质：哈氏合金 Hastelloy X

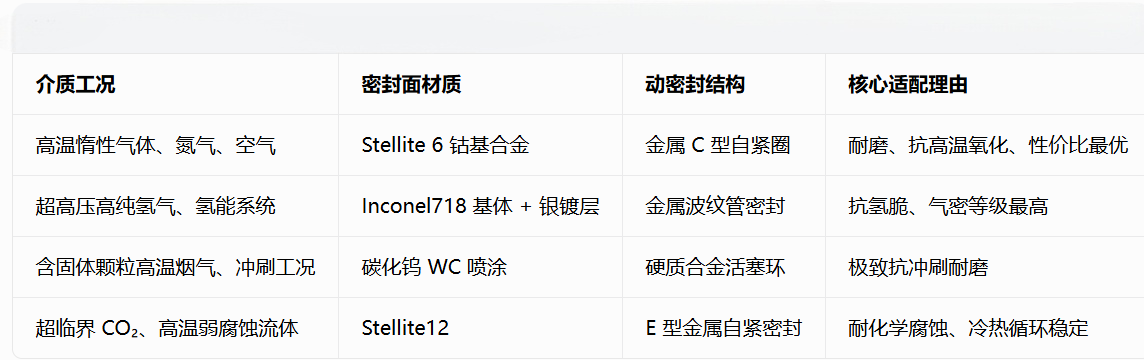

四、不同介质细化选型对照表
五、关键结构设计硬性要求（800℃/700MPa 工况缺一不可）
1. 密封间隙严控：径向间隙≤0.008~0.01mm，防止高压将金属密封挤入间隙失效；
2. 密封面光洁度：Ra≤0.1μm 超精密研磨，微观贴合杜绝高压微渗漏；
3. 热膨胀匹配：阀体、活塞、密封面三种材料热膨胀系数差值必须＜1.5×10⁻⁶/℃，高温升温后不会出现间隙过大 / 抱死卡滞；
4. 安全冗余：设计耐压≥1.3 倍 700MPa=910MPa，耐温预留 50℃余量；
5. 电磁阀结构优先先导活塞式：分散高压负载，降低启闭瞬间密封面冲击；零压差启动场景选用加长导向直动活塞结构。
六、严禁选材红线
1. 所有橡胶（NBR/FKM/FFKM）、PTFE、PEEK、石墨填料：温度、压力双双超限，快速碳化、挤压损毁；
2. 普通 304/316 不锈钢：800℃高温强度暴跌、蠕变严重，700MPa 压力会发生塑性变形泄漏；
3. 纯铜、黄铜：高温软化、抗压不足，仅可做微量缓冲镀层，不可做主密封本体。
七、德国莱克 LIK 该工况标准化配置（商用超高压高温活塞电磁阀定型方案）
阀体 / 活塞：Inconel 718 整体锻造
阀座密封：堆焊 Stellite 6 钴基合金
活塞往复密封：Inconel E 型金属自紧密封圈 + 银薄层补偿
阀杆外泄密封：金属波纹管焊接密封
适用：800℃、最高 720MPa，氢能、超临界流体、深海高压实验平台
