产品采用德国原装核心部件 + 精密组装测试模式，阀体与执行器均在德国本土工厂完成锻造、加工、组装与全性能测试，确保每一台产品符合欧盟 CE、ATEX、IECEx 防爆认证及德国 DIN 工业标准。通过接收 DCS、PLC 系统的4-20mA/0-10V / 开关量信号，防爆电动执行器驱动球体旋转 90°，实现介质全开通流、全关切断、比例调节三大功能，支持远程电控 + 就地手动双重操作，适配天然气、液化石油气、油品、可燃气体、有机溶剂、弱腐蚀化工流体等各类易燃易爆介质
进口电动防爆球阀有角行程防爆电动执行器及球阀球体组成，莱克型角行程执行器与球阀调节机构组成。电动防爆球阀具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，防爆型电动球阀广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为ExdIIBT4（BT6、CT4、CT5、CT6）、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
产品特点Product features
高性能密封
软密封（如PTFE、PPL）实现零泄漏，硬密封泄漏率≤10⁻⁵×流量，适用于严苛介质（强腐蚀、高粘度、含颗粒）。
低流阻设计
全通径球体通道平整光滑，流体阻力极小，支持管线通球清洁
智能控制
机电一体化执行器内置伺服系统，支持现场手动操作（离合器切换）、开关到位指示及智能调节（4-20mA信号）
技术参数Technical Specifications
|
阀体形式 |
两段式铸造球阀 |
|
阀体材质 |
WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 |
|
连接形式 |
法兰式、焊接式、对夹式、螺纹式 |
|
阀芯形式 |
"O"型球形阀芯、"V"型球形阀芯 |
|
阀芯材质 |
2Cr13、304、316、316L |
|
密封材质 |
PTFE≤150℃、PPL≤280℃、金属密封≤450℃ |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
执行器技术参数Technical parameters of actuator
|
电动执行器 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构 |
|
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V DC直流 |
|
|
控制方式：开关型（ON/OFF）、调节型（4-20mA输入输出）、智能型（4-20mA输入输出、液晶显示、遥控操作） |
|
|
防护等级：IP67；隔爆标志：ExdⅡBT4（CT5）；手操功能：手轮（手柄） |
|
|
环境温度：-25～+70℃；环境湿度：≤95% |

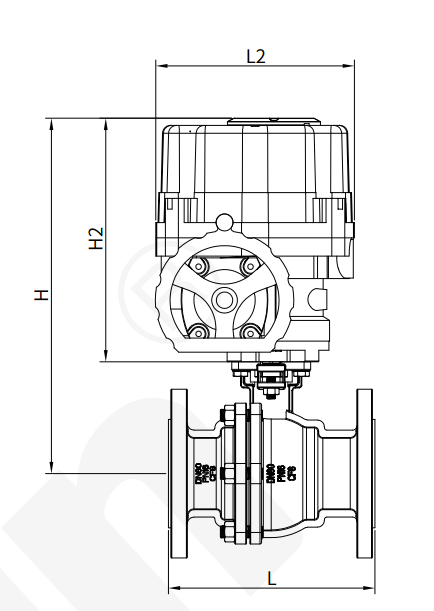

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
