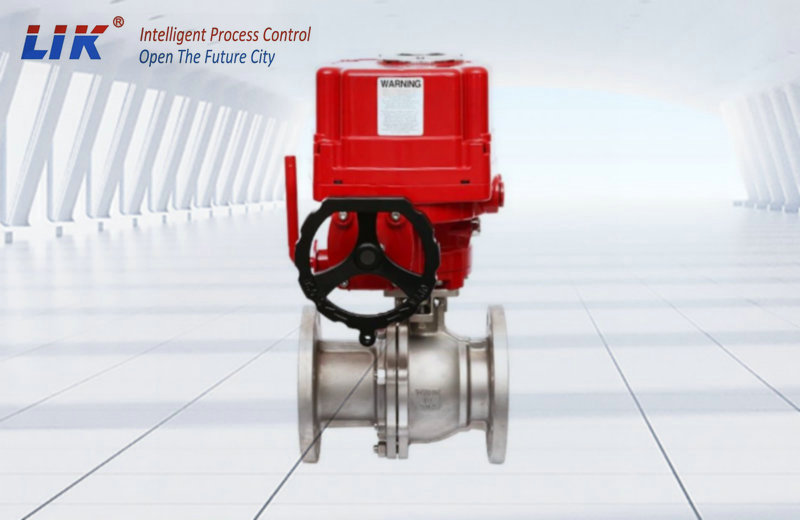

进口电动切断球阀是采用O型球芯结构，所以也称电动开关球阀。电动切断球阀其具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。电动开关球阀适用于两位切断的场合，阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。电动O型切断球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。通常适用于密封要求严格的场合，电动切断球阀,电动开关球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。
产品特点Product features
1，流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3，阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4，阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
技术参数Technical Specifications
|
阀体形式 |
两段式铸造球阀 |
|
阀体材质 |
WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 |
|
连接形式 |
法兰式、焊接式、对夹式、螺纹式 |
|
阀芯形式 |
"O"型球形阀芯、"V"型球形阀芯 |
|
阀芯材质 |
2Cr13、304、316、316L |
|
密封材质 |
PTFE≤150℃、PPL≤280℃、金属密封≤450℃ |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
执行器技术参数Technical parameters of actuator
|
电动执行器 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构 |
|
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V DC直流 |
|
|
控制方式：开关型（ON/OFF）、调节型（4-20mA输入输出）、智能型（4-20mA输入输出、液晶显示、遥控操作） |
|
|
防护等级：IP67；隔爆标志：ExdⅡBT4（CT5）；手操功能：手轮（手柄） |
|
|
环境温度：-25～+70℃；环境湿度：≤95% |

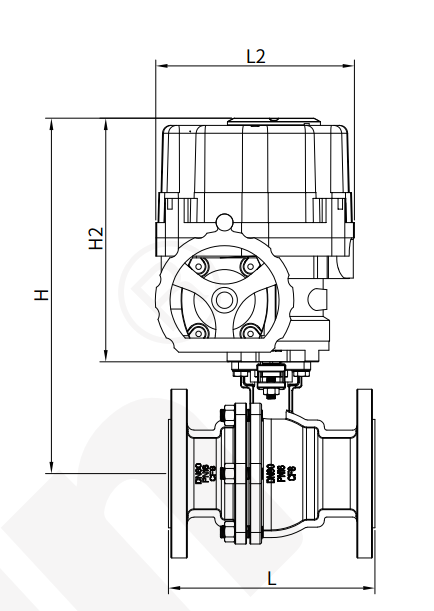

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
