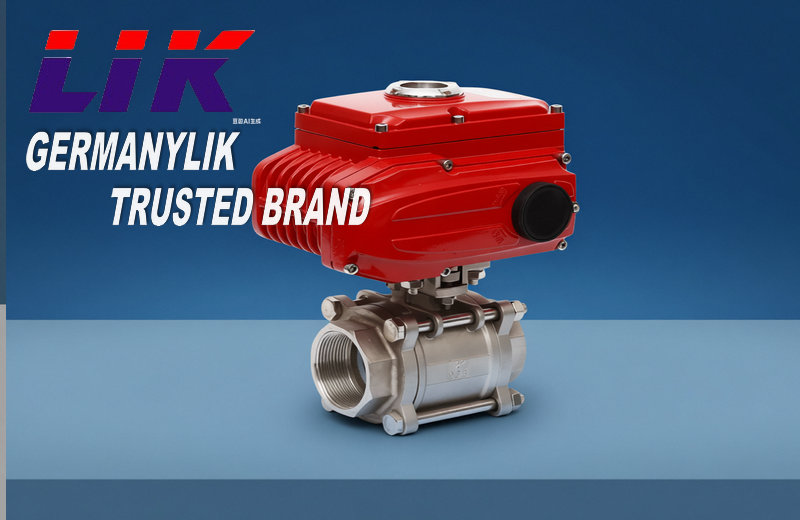

进口电动三片式球阀是集三片式分体阀体结构、高性能电动执行机构、全通径流通通道于一体的工业管道切断、调节专用阀门，源自德国精密流体制造工艺，采用可拆卸三段式阀体设计，区别于一体式、两片式球阀，拆装、清洗、维修无需整阀从管道拆除，维护便捷性大幅提升
产品特点Product Features
三段分体式拼装，两端管路无需拆卸整阀即可拆解阀体更换球芯、阀座密封，维修便捷，停机维护时间缩短 70%；
阀体对接螺栓均匀压紧，密封受力均衡，高压工况不易出现垫片渗漏，承压稳定性远优于一体二片式球阀；
阀体两端可独立更换连接端头，同一中阀体可搭配丝口、法兰、快装、对焊四种连接形式，通用性强，库存备货成本低
工作原理working principle
控制系统输出 AC220V/DC24V 电源或 4~20mA 调节信号，电动执行器内部电机运转，经减速箱带动阀杆、球芯同步旋转 90°：
●0°：通孔与管道垂直，介质完全切断；
●90°：通孔与管道同轴，介质全开，流阻极小；
调节型可在 0~90° 任意定位，精准调节管路流量。
技术参数technical parameters
|
公称通径 |
DN8~DN100（1/4"~4"） |
|
公称压力 |
PN16/PN25/PN40/PN64；美标 Class150/300/600 |
|
阀体材质 |
304 不锈钢、316L 不锈钢、WCB 锻钢、双相钢 2205（防腐定制） |
|
球芯材质 |
304/316L，硬质合金喷涂（高温耐磨） |
|
阀座密封 |
软密封：PTFE、EPDM、PPL（-29~300℃）；硬密封 |
|
适用温度 |
软密封：-40℃~+230℃；PPL 高温：300℃；金属硬密封：425℃；深冷定制 - 196℃LNG 液氧 |
|
连接形式 |
内螺纹 NPT/BSP/G、承插焊 SW、对焊 BW、卫生快装卡箍、法兰 RF |
|
螺纹标准 |
美标 NPT、英制 BSPT、德标 DIN259 |
|
阀体标准 |
DIN、ANSI、GB、JIS |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

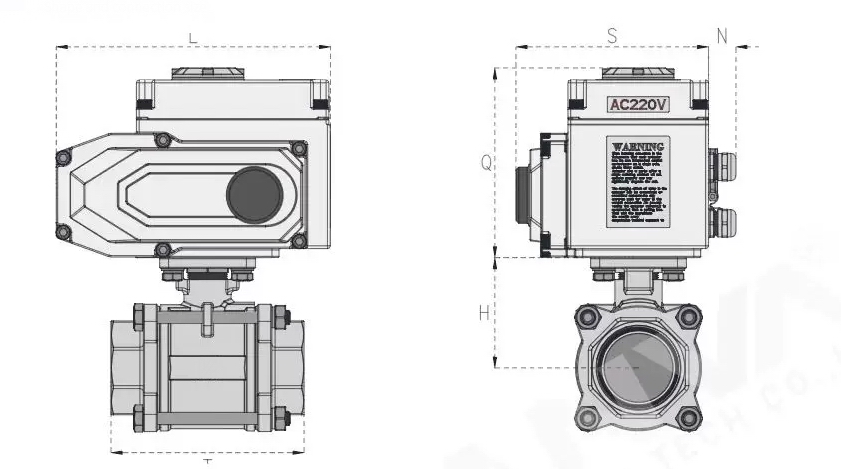

外形尺寸Overall Dimension
|
DN |
in |
d |
L |
H |
|
15 |
1/2" |
15 |
75 |
72 |
|
20 |
3/4" |
20 |
80 |
82 |
|
25 |
1" |
25 |
90 |
90 |
|
32 |
1-1/4" |
32 |
110 |
95 |
|
40 |
1-1/2" |
38 |
120 |
105 |
|
50 |
2" |
50 |
140 |
113 |
|
65 |
2-1/2" |
63.5 |
185 |
149 |
|
80 |
3" |
76 |
205 |
159 |
|
100 |
4" |
100 |
225 |
165 |
