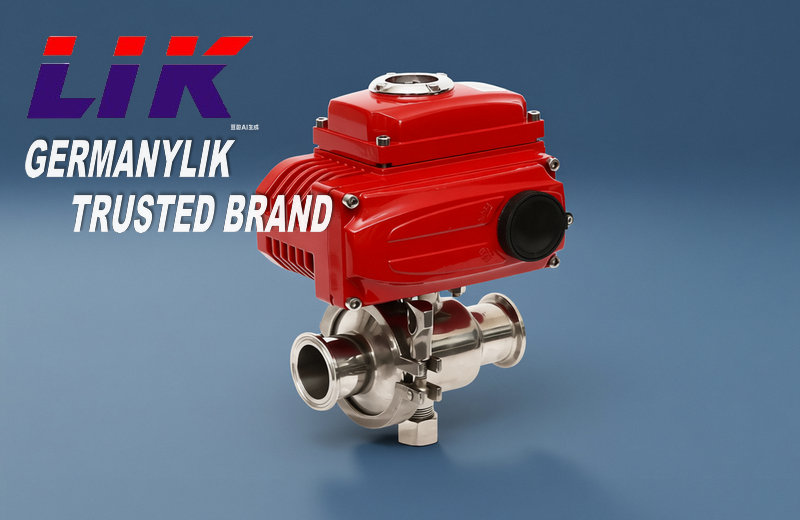

进口卫生级电动球阀是专为食品、饮料、制药、生物工程、乳制品、化妆品、纯水纯化水等洁净流体工况研发的洁净级自控阀门，主流原装进口品牌以德国莱克 LIK 为代表，整体遵循 3A、SMS、DIN、ISO 洁净标准生产。产品集成卫生级两片式 / 三片式球阀阀体与防爆 / 标准电动执行器一体成型，全流道无死角、无滞留凹槽，适配无菌、高洁净、耐腐蚀介质输送与通断调节。
产品特点Product Features
阀体内腔镜面电解抛光，粗糙度 Ra≤0.4~0.8μm，无焊缝凹凸、无介质滞留死角，不易滋生细菌、积料；
阀球全通径设计，流通阻力极小，介质无残留，完美适配 CIP 清洗液、高温蒸汽 SIP 灭菌循环；
所有接触介质部件为 316L 不锈钢，密封件均为 FDA 认证食品级材质，无有害物质析出；
卡箍、快装、无菌法兰无缝连接，管路拆装无积污缝隙，清洗无盲区。
技术参数technical parameters
|
公称通径 |
DN10～DN100（3/8"～4"） |
|
公称压力 |
PN16、PN25；美标 Class150 |
|
阀体材质 |
304 不锈钢、316L 不锈钢（制药 / 纯水标配 316L） |
|
内表面粗糙度 |
Ra≤0.8μm 镜面抛光 |
|
球芯材质 |
实心 316L 不锈钢镜面抛光 |
|
密封材质 |
食品级 EPDM、硅胶、PTFE、PPL |
|
工作温度 |
硅胶 / EPDM：-20℃～150℃（适配 121℃ SIP 蒸汽灭菌）；PTFE：-29℃～200℃；PPL：最高 300℃ |
|
连接方式 |
卫生卡箍快装、无菌对焊、卫生外螺纹 |
|
执行器安装标准 |
ISO5211 高平台直连 |
|
卫生认证 |
FDA 食品接触材料认证、3A 卫生标准 |
|
适用介质 |
纯化水、注射用水、饮料、果汁、乳制品、药液、发酵液、酒精、酸碱清洗液、无菌压缩空气 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

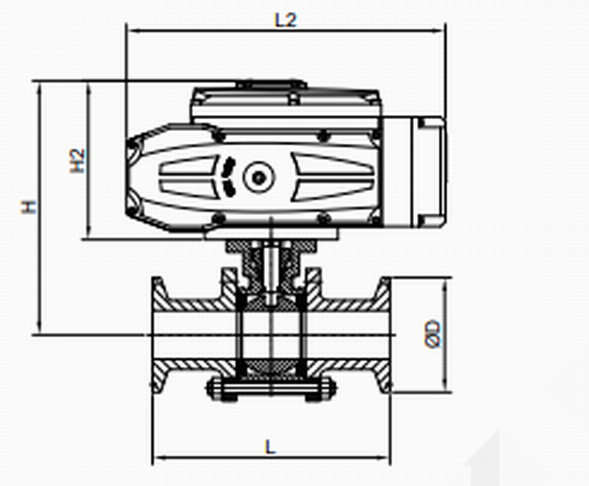

外形尺寸Overall Dimension
|
DN |
管外径 |
d |
D |
L |
H1 |
|
3/4" |
19 |
16 |
50.5 |
100 |
70 |
|
1" |
25.4 |
22 |
50.5 |
105 |
70 |
|
1-1/4" |
31.8 |
29 |
50.5 |
120 |
70 |
|
1-1/2" |
38.1 |
35 |
50.5 |
137 |
70 |
|
2" |
50.8 |
48 |
64 |
160 |
87 |
|
2-1/2" |
63.5 |
58 |
77 |
170 |
103 |
|
3" |
76.2 |
70 |
91 |
196 |
110 |
|
3-1/2" |
89 |
85 |
106 |
235 |
128 |
|
4" |
101.6 |
97 |
119 |
270 |
135 |
