进口气动法兰球阀采用莱克LIKAT气动执行器及精铸球阀组成。具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀主要分为气动软密封球阀及气动硬密封球阀两大类。可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制
产品特点Product Features
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5、 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6 、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
工作原理working
principle
启闭核心为带通孔的球体，球体随阀杆 ** 旋转 90°** 完成全开 / 全关：
全开：球体通孔与管道轴线完全对齐，介质直通流通，流阻最小；
全关：球体旋转 90°，实心球面压紧两侧阀座密封面，阻断介质流动；
调节型 V 型球体：通过 0~90° 任意角度定位，改变流通截面积，连续调节流量、压力。
技术参数technical parameters
|
公称通径 |
DN15~DN500（NPS1/2''~NPS20''） |
|
公称压力 |
PN16/25/40/64；美标Class150/300/600# |
|
连接形式 |
RF突面法兰，符合ANSI B16.5、GB/T9113 |
|
阀体材质 |
WCB碳钢、CF8(304)、CF8M(316L)；可选内衬PTFE/PFA |
|
球芯材质 |
不锈钢镀硬铬、司太立合金堆焊、氟塑料全包覆 |
|
泄漏等级 |
软密封VI级，金属密封IV级 |
|
适用介质 |
水、蒸汽、燃气、油品、酸碱液、浆料、颗粒介质、低温液化气 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

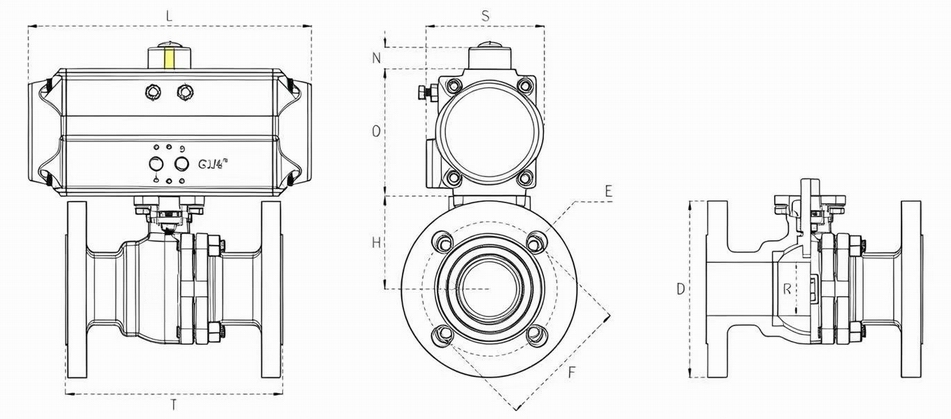

外形尺寸Overall Dimension
|
规格 |
执行器配型 |
压力 |
尺寸标代号 单位 unit: mm |
|||||||||
|
L |
T |
S |
N |
0 |
H |
E |
F |
D |
R |
|||
|
DN15 |
AT52 |
4.0mpa |
147 |
130 |
71,5 |
20 |
72 |
S2 |
4x014 |
65 |
95 |
15 |
|
DN20 |
AT52 |
4.0mpa |
147 |
130 |
71.5 |
20 |
72 |
53.5 |
4x014 |
75 |
105 |
20 |
|
DN25 |
AT63 |
4.0mpa |
168 |
140 |
83 |
20 |
88 |
65 |
4x014 |
85 |
115 |
25 |
|
DN32 |
AT75 |
4.0mpa |
188 |
165 |
95 |
20 |
99,5 |
72 |
4018 |
100 |
140 |
32 |
|
DN40 |
AT83 |
4.0mpa |
212 |
165 |
103 |
20 |
108.7 |
85 |
4018 |
110 |
150 |
40 |
|
DN50 |
AT92 |
4.0mpa |
262 |
203 |
108,5 |
20 |
116,5. |
92,5 |
4018 |
125 |
165 |
50 |
|
DN65 |
AT105 |
1.6mpa |
258 |
222 |
121.5 |
20 |
133 |
103 |
8,018 |
145 |
185 |
65 |
|
DN80 |
AT125 |
1.6mpa |
301 |
241 |
142 |
30 |
155 |
112 |
8,018 |
160 |
200 |
80 |
|
DN100 |
AT140 |
1.6mpa |
390 |
305 |
152 |
30 |
172 |
135 |
8,018 |
180 |
220 |
100 |
|
DN125 |
AT150 |
1.6mpa |
158 |
320 |
174 |
30 |
197 |
171 |
8,018 |
210 |
250 |
125 |
|
DN150 |
AT190 |
1.6mpa |
534 |
360 |
206 |
30 |
220 |
196 |
8a022 |
240 |
285 |
150 |
|
DN200 |
AT210 |
1.6mpa |
538 |
400 |
226 |
30 |
255 |
240 |
12:<022 |
255 |
300 |
200 |
