德国莱克 LIK（Germany LIK Valve Limited）创立于德国汉堡，是全球专业角行程自控阀门研发制造品牌，深耕流体控制领域近百年，产品遵循 DIN、ANSI、ISO 国际工业标准，全系阀体、气动执行机构、密封组件均为德国原厂原装制造，无国内二次组装简化配件，广泛服务石油化工、新能源锂电、制药食品、热力暖通、水处理、船舶冶金、核电配套等高标准工业场景。
进口气动三通球阀是依托欧美精密流体控制工艺打造的分流、合流型切断调节阀门，由气动执行机构与三通球阀体一体化装配而成，介质通道分为 L 型、T 型两种主流结构，可实现介质换向、分流、混合、截流等多种流体控制功能。产品主体阀体、球芯、阀座均采用进口不锈钢、铸钢、合金等耐腐蚀材质，搭配原装进口单 / 双作用气动执行器，适配压缩空气驱动，响应速度快、密封性能优异，完美替代传统多阀门组合管路，简化管道布局、降低管路泄漏点。
产品特点Product Features
1、锻造 / 铸造阀体，材质包含 304、316L 不锈钢、WCB 碳钢、哈氏合金、蒙乃尔等，材质金相检测达标，抗晶间腐蚀、抗介质冲刷；
2、一体式三通阀体成型，无拼接焊缝，耐压等级覆盖 PN16~PN160、Class150~Class900，高压工况无渗漏；
3、球体高精度镜面抛光，粗糙度≤Ra0.08，摩擦阻力极低，启闭扭矩小，长期使用不易磨损密封面；
4、流道全通径设计，流阻系数极小，介质输送无滞留死角，不易积料、结晶、堵塞，适配粘稠、颗粒、浆料介质。
技术参数technical parameters
|
公称通径 |
DN15~DN300（1/2"~12"） |
|
公称压力 |
PN16、PN25、PN40、PN64、PN100、Class150、Class300、Class600 |
|
连接方式 |
法兰连接 RF/RJ、内螺纹 NPT/BSP、卡箍快装、对焊 BW |
|
流道形式 |
L 型二位三通、T 型三位三通 |
|
阀体材质 |
WCB 碳钢、304 不锈钢、316L 不锈钢、CF3M、哈氏合金 C276、蒙乃尔 400、钛合金 |
|
球体材质 |
304/316 实心球体，表面硬化喷涂 STL 硬质合金（硬密封款） |
|
软密封材质 |
PTFE、RPTFE、PPL、PEEK、UPE |
|
适用温度 |
-40℃~200℃，泄漏等级 VI 级（零内漏） |
|
金属硬密封 |
STL 司太立合金、硬质合金密封环 |
|
适用温度 |
-196℃~500℃，泄漏等级 IV 级 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

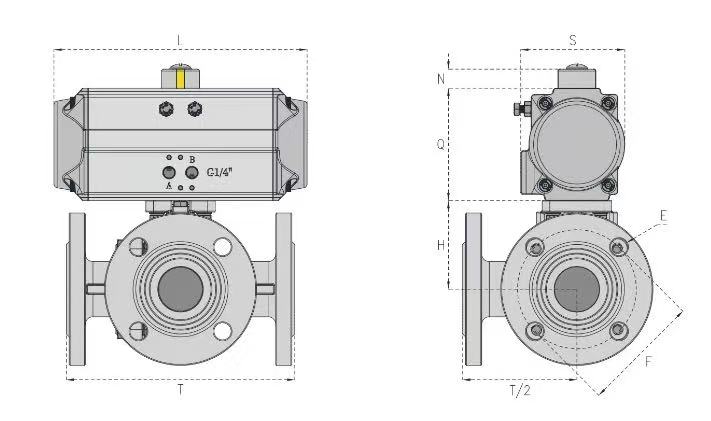

外形尺寸Overall Dimension
|
DN |
L |
L0 |
D |
D1 |
D2 |
C |
f |
n-d |
|
15 |
150 |
72 |
95 |
65 |
46 |
14 |
2 |
4-14 |
|
20 |
160 |
80 |
105 |
75 |
56 |
16 |
2 |
4-14 |
|
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
200 |
100 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
220 |
110 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
240 |
120 |
165 |
125 |
99 |
20 |
3 |
4-18 |
|
65 |
260 |
130 |
185 |
145 |
118 |
20 |
3 |
4-18 |
|
80 |
280 |
140 |
200 |
160 |
132 |
20 |
3 |
8-18 |
|
100 |
320 |
160 |
220 |
180 |
156 |
22 |
3 |
8-18 |
|
125 |
380 |
190 |
250 |
210 |
184 |
22 |
3 |
8-18 |
|
150 |
440 |
220 |
285 |
240 |
211 |
24 |
3 |
8-22 |
|
200 |
550 |
260 |
340 |
295 |
266 |
24 |
3 |
12-22 |
