进口气动高压球阀是以压缩空气为动力，驱动球体 90° 旋转实现介质快速切断 / 流量调节的自动化高压阀门，原装德国 LIK 锻造阀体，适配超高压、高温、腐蚀、易燃易爆严苛工况，符合 ISO5211、API6D、SIL 安全认证，广泛替代欧美进口高压阀，承压最高可达 PN42MPa（Class2500LB）。
产品特点Product Features
1、高压承压可靠：整体锻钢 / 不锈钢阀体，三段式分体锻造结构，无铸造气孔，高压下不变形、不渗漏；
2、启闭极速：气动执行器 1~5 秒全开全关，适合紧急切断系统；
3、双重密封零泄漏：软密封（PTFE/PPL）常温零泄漏；金属硬密封耐高温高压、耐颗粒介质；
4、模块化配件：标准 NAMUR 气路接口，可加装电磁阀、定位器、限位开关、过滤减压阀、手动旁路；
5、安全防爆设计：阀杆防吹出、防静电接地、防火密封、可选弹簧复位失气安全保护
选型步骤Selection steps
确定工况：介质、最高压力、温度、是否含颗粒 / 腐蚀；
通径与连接：小管径选螺纹 / 卡套，大压力长管道选法兰 / 焊接；
密封类型：常温干净介质选软密封；高温、颗粒选金属硬密封；
执行机构：普通管路双作用；危化、需失气保护选单作用弹簧复位；
控制需求：仅通断配电磁阀 + 限位；流量调节加装 4-20mA 定位器；防爆区域选配防爆电磁阀 / 定位器；
材质匹配：腐蚀介质升级 316L / 合金，高温蒸汽选用铬钼钢阀体
技术参数technical parameters
阀体形式
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力
PN16.0、25.0 MPa；ANSI 150、300、600、900LB
连接形式
法兰式、焊接式、螺纹式(适用于PN16MPa以内)
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式
O型球体阀芯
流量特性
近似快开特性
动作范围
0～90°、0～360°
基本误差
带定位器：小于全行程的±2%
可调范围
250：1
配置执行机构
GT、AT、ST、SR系列单双作用气动执行器
控制方式
开关两位控制能、4～20mA模拟量信号控制
执行器技术参数Technical parameters of actuator
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

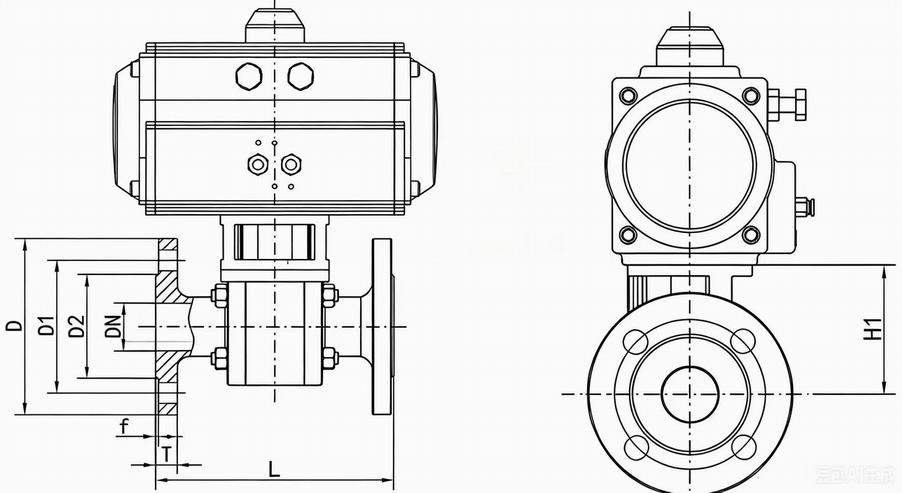

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
