整套阀门以 0.4~0.8MPa 洁净干燥压缩空气作为动力源，气源通入执行器气缸推动内部齿条齿轮传动组件，带动阀杆与球体同步旋转 90°，球体通孔与管道对齐时阀门全开、介质顺畅流通；球体实心面压紧阀座密封面时阀门完全关闭，实现管路双向切断。
根据控制需求分为两大品类：O 型全通径对夹球阀为二位式开关切断阀，仅实现全开 / 全关动作，流通能力极强，适配清水、油气、溶剂、气体等常规介质通断；V 型缺口对夹球阀为比例调节阀，球芯 V 型切口形成等百分比流量特性，搭配电气阀门定位器接收 4~20mA 标准工控信号，精准调节介质流量，自带楔形剪切功能，可切断纤维、浆料、细小固体颗粒，杜绝介质缠绕堵塞。

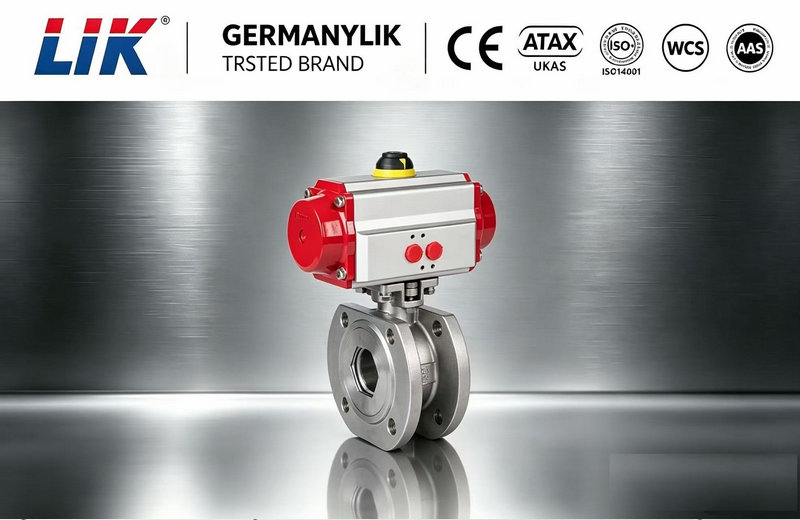

进口气动对夹式球阀为90° 直角回转自动化切断 / 调节阀门，由欧洲原装阀体 + 齿条齿轮气动执行机构组合而成，采用超薄对夹一体式结构，无需配对法兰，直接夹持在两片管道法兰中间使用。
进口气动对夹式球阀依靠压缩空气驱动执行器带动球体旋转 90° 实现管路通断；搭配阀门定位器可做比例流量调节，配套电磁阀、限位开关实现远程自动化控制。
采用德国精密铸造与研磨工艺，阀体流道全通径、阻力极低，体积仅为普通法兰球阀 1/2，重量轻、安装空间占用极小，广泛适配化工、新能源、水处理、油气、食品制药等自动化管路，是狭小管廊、批量管路、真空管道的核心自控切断阀。
产品特点Product Features
1、超短对夹结构：仅靠两端管道法兰夹紧固定，无需配套阀门法兰，大幅降低管道安装成本与空间占用；
2、流阻极低：全通径球体流道光滑无死角，流阻系数仅 0.2，介质输送能耗更低，支持管道通球清理；
3、启闭极速：气动齿条齿轮执行器，标准气源 0.4~0.7MPa，DN50 以内启闭≤1 秒，远程自动化切断响应快；
4、密封分级可选：软密封零泄漏、金属硬密封耐高温高压耐磨，适配腐蚀 / 高温 / 颗粒多工况；
5、模块化附件：电磁阀、定位器、限位开关、气源三联件、防爆组件可按需集成，适配 PLC 自动化系统；
技术参数technical parameters
|
公称压力 |
1.0、1.6、2.5MPa |
|
连接形式 |
超薄法兰、对夹式 |
|
结构形式 |
直通式 |
|
驱动形式 |
压缩空气4-7bar |
|
温度范围 |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
|
阀芯结构 |
V型、O型阀芯 |
|
阀体材质 |
铸钢（WCB）、不锈钢（304、316、316L） |
|
密封材料 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|
使用介质 |
油、水、气及纸浆或纤维状流体 |
|
控制方式 |
开关式(两位切断)、调节型(阀门定位器4～20mA信号) |

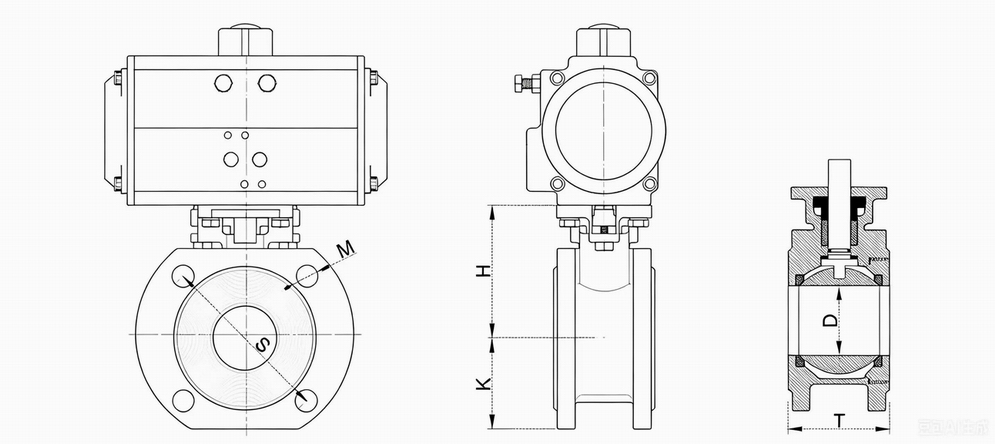

外形尺寸Overall Dimension
|
DN |
T |
H |
D |
K |
M |
S |
|
15 |
42 |
60 |
15 |
45 |
4×M12 |
65 |
|
20 |
44 |
65 |
20 |
50 |
4×12 |
75 |
|
25 |
50 |
69 |
25 |
56 |
4×12 |
85 |
|
32 |
60 |
75 |
32 |
62 |
4×M16 |
100 |
|
40 |
65 |
84 |
40 |
66 |
4×M16 |
110 |
|
50 |
80 |
92 |
50 |
70 |
4×M16 |
125 |
|
65 |
101 |
108 |
65 |
76 |
4×M16 |
145 |
|
80 |
118 |
119 |
80 |
81 |
8×M16 |
160 |
|
100 |
150 |
130 |
100 |
93 |
8×M16 |
180 |
