可配套电磁阀、防爆回讯器、电气定位器、气源三联件、手动应急机构等模块化附件，整机防爆等级 Ex d IIB T4，防护 IP65，适配化工、环保脱硫、锂电、电镀、医药等各类腐蚀性自动化管线，是防腐管路主流进口自控阀门。

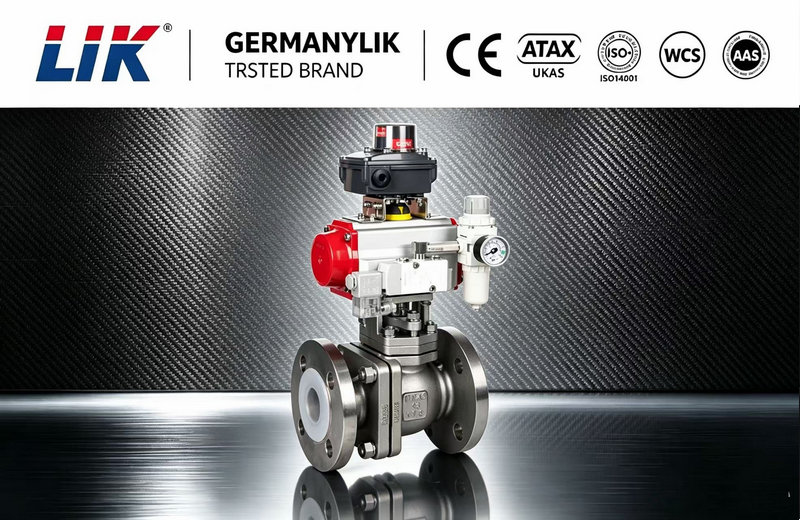

进口气动衬氟球阀是由气动执行器与衬氟球阀阀体组合而成的防腐切断/调节类自控阀门，阀体内部通流全部内衬聚四氟乙烯（PTFE/F4、F46、PFA等氟塑料），球体同样包覆氟塑防腐层，结合气动执行机构实现气源驱动开关或比例调节。产品承袭德国先进阀门制造工艺，具备极强耐强腐蚀性能，是化工、酸洗、电镀、环保脱硫脱硝等强酸碱介质工况中，实现远程气动控制、自动化管路通断的核心自控阀门，可配套电磁阀、定位器、限位开关、空气过滤减压阀等附件组成完整气动控制单元。
产品特点Product Features
1. 超强耐腐蚀性：阀体及过流部件全部衬氟，可耐受强酸、强碱、强氧化剂、有机溶剂等绝大多数腐蚀性介质，适配各类强腐蚀工况。
2. 启闭迅速可靠：气动执行器扭矩大、响应速度快，球阀90°角行程启闭，开关动作灵敏，切断效果严密。
3. 密封性能优异：氟塑料软密封结构，密封性好，低压及常压工况下可实现零泄漏，耐磨损、抗粘附。
4. 结构紧凑轻便：整体一体式设计，阀杆防吹出结构，装配简洁，安装空间小，维护便捷。
5. 自动化适配性强：可搭配单作用/双作用气动执行器，配套电气定位器、电磁阀、回信器，实现开关控制或比例调节。
工作原理working principle
1. 动力驱动：压缩空气进入气动执行器气缸，推动活塞做直线往复运动，通过齿轮齿条结构将直线运动转化为90°角行程旋转运动，带动阀杆与球体同步转动。
2. 开关动作：
◦ 双作用执行器：气源分别进入执行器两端进气口，交替进气实现球阀开启、关闭；
◦ 单作用执行器：通气克服弹簧力开启，断气后弹簧自动复位，实现故障安全关闭（故障关/故障开可选）。
3. 通断控制：球体开设直通通孔，当通孔与阀体流道对齐时，阀门全开，介质流通；球体旋转90°后，实心球壁封堵流道，阀门关闭，切断介质。
4. 调节控制（带定位器）：电气定位器接收4-20mA标准控制信号，精准调节执行器转角，控制球阀开度，实现介质流量、压力的比例调节。
技术参数technical parameters
|
公称通径 |
DN15～DN300 |
|
公称压力 |
PN10、PN16；Class150 |
|
阀体材质 |
WCB碳钢、CF8不锈钢、铸铁 |
|
内衬材质 |
PTFE(F4)、FEP(F46)、PFA、ETFE |
|
球体包覆 |
PTFE/F46整体包覆 |
|
.密封形式 |
氟塑料软密封 |
|
执行器类型 |
双作用气动执行器、单作用（弹簧复位）气动执行器 |
|
气源压力 |
0.4～0.6MPa（标准气源） |
|
连接方式 |
法兰连接、对夹连接、丝扣连接 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

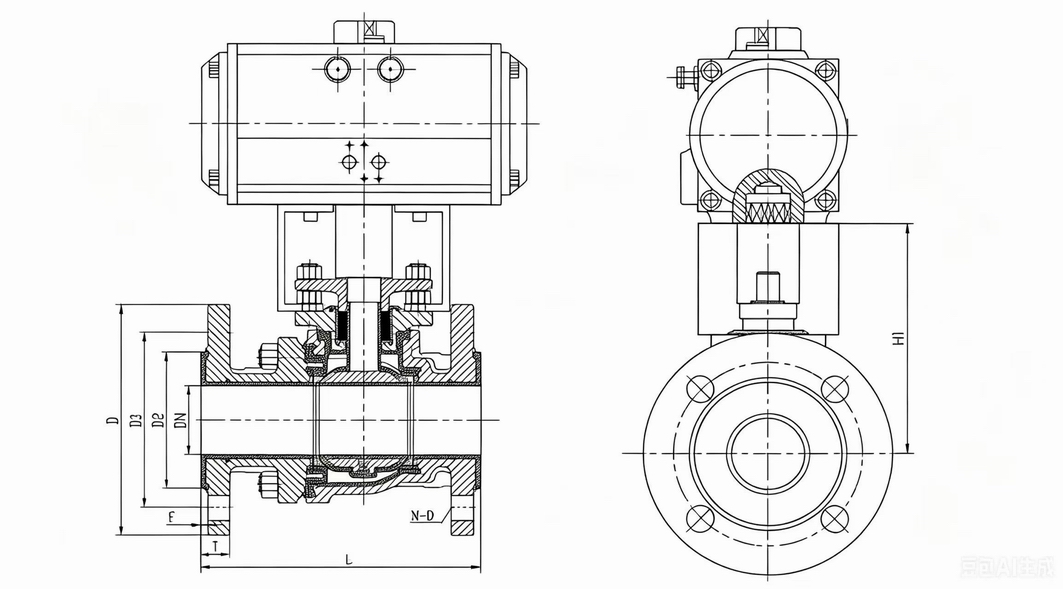

外形尺寸Overall Dimension
|
DN |
L |
H1 |
D |
D1 |
D2 |
T |
f |
n-d |
|
15 |
140 |
88 |
95 |
65 |
45 |
16 |
2 |
4-14 |
|
20 |
140 |
93 |
105 |
75 |
58 |
16 |
2 |
4-14 |
|
25 |
150 |
100 |
115 |
85 |
68 |
18 |
2 |
4-14 |
|
32 |
165 |
120 |
140 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
180 |
126 |
150 |
110 |
88 |
18 |
2 |
4-18 |
|
50 |
200 |
135 |
165 |
125 |
102 |
18 |
2 |
4-18 |
|
65 |
220 |
170 |
185 |
145 |
122 |
18 |
2 |
8-18 |
|
80 |
250 |
185 |
200 |
160 |
138 |
20 |
2 |
8-18 |
|
100 |
280 |
215 |
220 |
180 |
158 |
20 |
2 |
8-18 |
|
125 |
320 |
225 |
250 |
210 |
188 |
22 |
2 |
8-18 |
|
150 |
360 |
230 |
285 |
240 |
212 |
22 |
2 |
8-22 |
|
200 |
457 |
260 |
340 |
295 |
268 |
24 |
2 |
12-22 |
