进口气动 Y 型三通球阀采用德国原装 Y 型三通阀体搭配角行程气动执行机构一体化装配，流道呈 120°/135°Y 形流线式布局，区别于常规 90°L 型、T 型三通球阀直角流道结构，具备大通径、低压损、无滞留死角特性。阀门依靠压缩空气驱动实现介质分流、合流、管路自动换向、冷热介质旁路切换等工艺动作，集成防爆电磁阀、限位开关、定位器等自动化附件后可接入 PLC/DCS 控制系统，远程智能操控
产品特点Product Features
1. Y型流线流道：流道平缓对称，流阻远小于T型/L型三通球阀，流通能力大，压力损失小，不易积料、积垢；
2. 无滞留设计：换向过程介质无死角滞留，避免介质残留污染、结晶、堵塞，适合食品、医药、洁净介质工况；
3. 两种角度可选：支持120°、135°结构，适配不同管路布局，安装灵活性更高；
4. 高平台ISO5211连接：阀顶采用标准高平台法兰，执行器直接对接，无需支架，结构紧凑、拆装便捷、互换性强；
5. 双重密封可选：软密封（PTFE/PPL）用于常温防腐工况，硬密封（合金喷焊）用于高温、高压、耐磨颗粒工况；
技术参数technical parameters
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
连接形式 |
法兰式 |
|
结构形式 |
Y型三通 |
|
驱动方式 |
气源控制(压缩空气4-7bar) |
|
使用温度 |
-40℃～450℃ |
|
控制形式 |
开关型(开关两位控制)、调节型(4～20mA信号) |
|
阀体材质 |
碳钢WCB、不锈钢304、316、316L |
|
密封材料 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度
执行器参数Actuator parameters
|
执行器型号 |
AT、ST、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

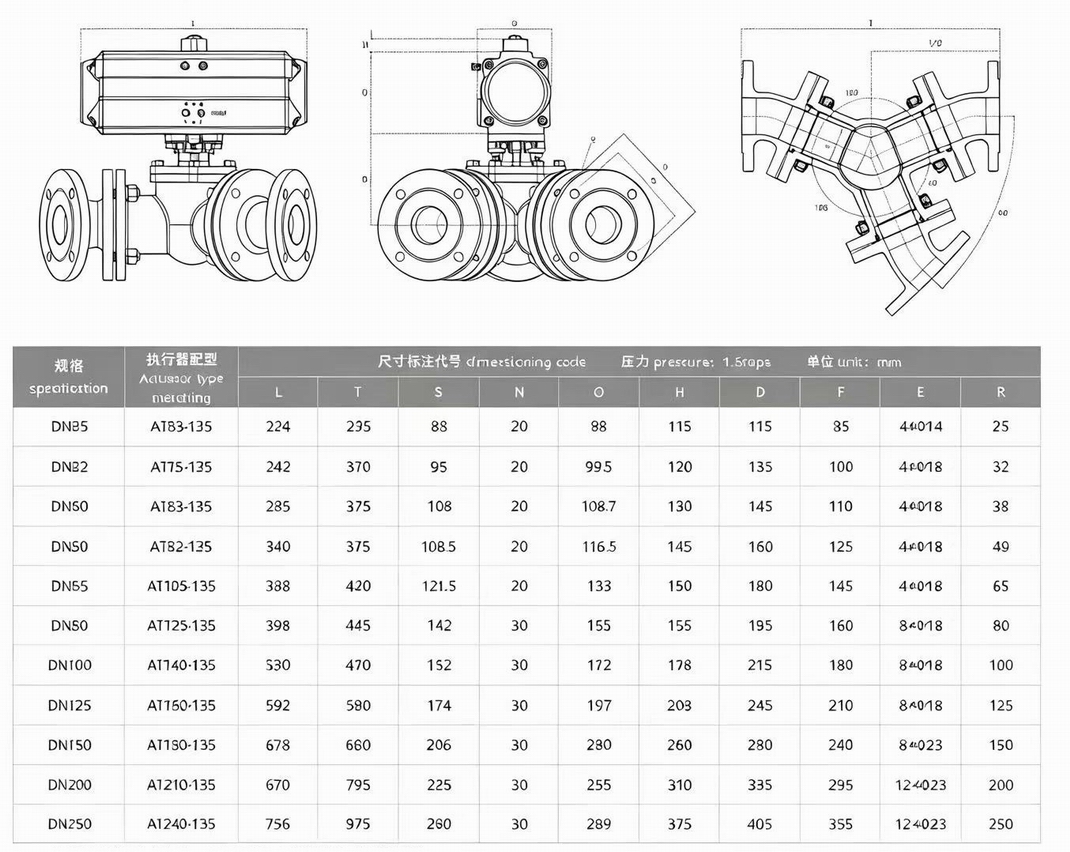

外形尺寸Overall Dimension
