连接端采用标准内螺纹接口，无需法兰片、无需焊接作业，直接与外丝管道管件旋紧对接大幅缩短安装工时，适配 DN8（1/4"）至 DN50（2"）中小口径自动化管路，是小型设备集成、实验室流体、加药管路、氮气保护管线、导热油支路、纯水循环系统的专用自控切断阀门。

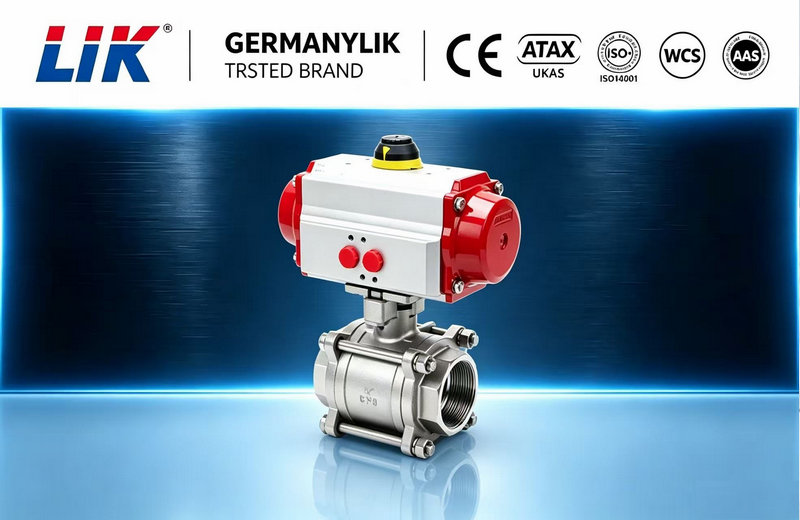

进口气动内螺纹球阀，驱动源采用气动角行程执行机构，阀体两端采用NPT、G、RC、ZG等标准内螺纹连接，属于小型切断式自控阀门。整体结构紧凑小巧，无需法兰、焊接，依靠螺纹直接与管道旋接密封，配套双作用/单作用弹簧复位气动执行器，接收压缩空气动力驱动球体90°旋转，快速通断管路介质。
产品全系采用欧美精密铸造工艺，密封件选用进口PTFE、PEEK、硬质合金等材质，适配小口径洁净流体、气体、轻质油品管路自动化开关控制，广泛配套小型设备、仪表管线、空压机、液压系统、水处理、小型化工设备，是小管径自动化管路主流自控切断阀。
产品特点Product Features
1. 内螺纹一体式结构无法兰笨重结构，体积小巧，占用安装空间小，内螺纹标准齐全，现场拆装便捷，无需焊接、法兰垫片，降低管路施工成本。
2. 进口气动执行机构铝合金阳极氧化气缸，摩擦阻力小，启闭速度快；双作用/单作用弹簧复位可选，断气自动安全复位，适配防爆、普通工况。
3. 高平台ISO5211标准阀顶通用标准连接平台，可任意加装电磁阀、限位开关、定位器、手动应急手轮，配件通用性强，后期更换维护简单。
4. 零泄漏密封设计软密封采用进口四氟阀座，气泡级VI级零泄漏；高温耐磨工况可选金属硬密封，长期使用密封性能稳定。
5. 防吹出阀杆结构阀杆底部加装限位凸台，内部多重PTFE+石墨复合填料，杜绝介质从阀杆外漏，高压工况安全可靠。
技术参数technical parameters
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
阀体形式 |
三片式精铸阀体、二片是精铸阀体 |
|
连接形式 |
螺纹式、焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
基本误差 |
带定位器：小于全行程的±2% |
|
死区 |
带定位器：小于全行程的2% |
|
可调范围 |
250：1 |
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
执行器参数Actuator parameters
|
执行器型号 |
AT、ST、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

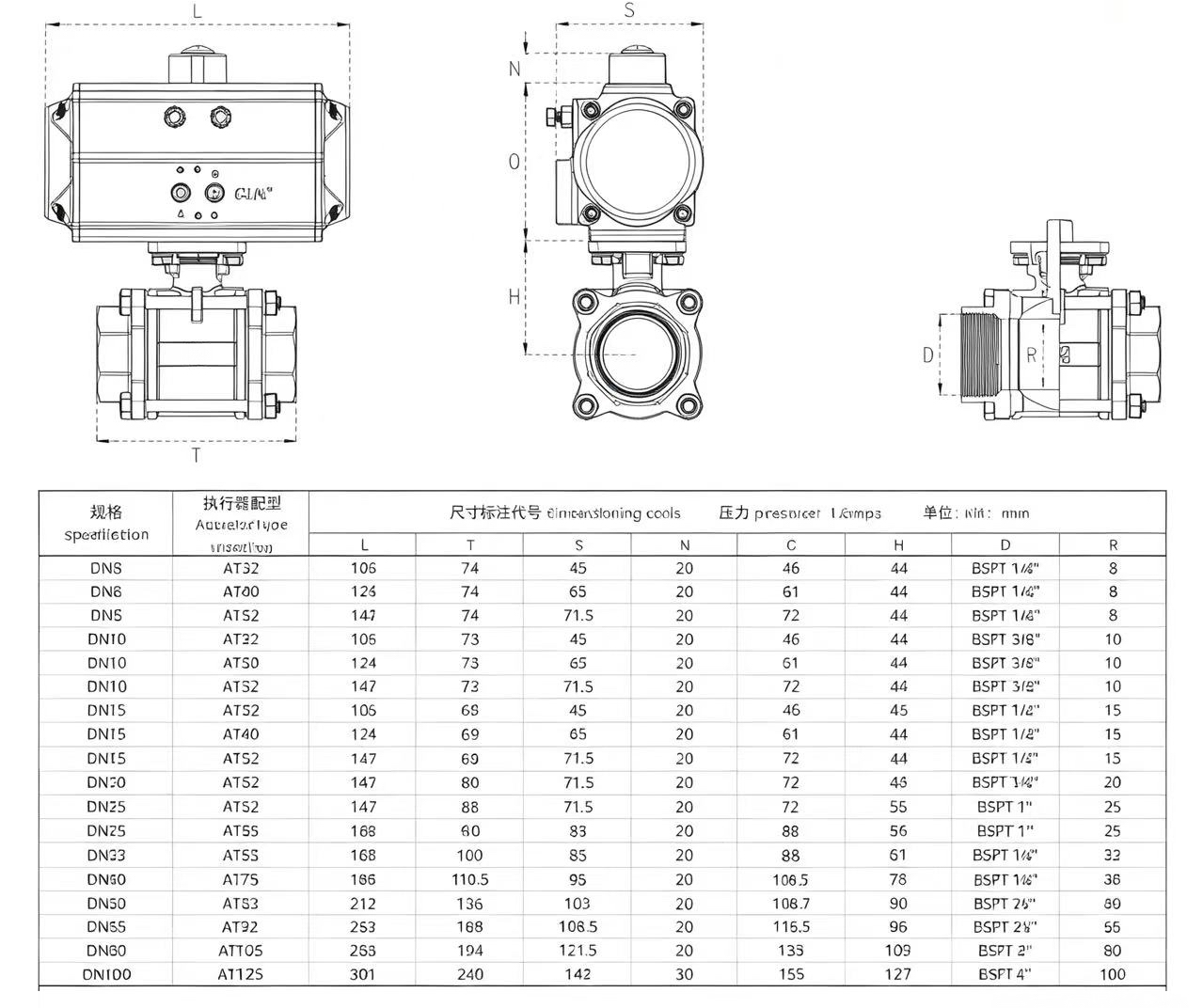

外形尺寸Overall Dimension
