德国莱克 LIK（LIK VALVE）1932 年创立于德国法兰克福，是欧洲百年高端流体控制品牌，总部坐落于巴伐利亚布尔格豪森，拥有全产业链研发、锻造、精密加工、全域检测生产线，1995 年率先通过 DIN EN ISO9001 欧盟质量体系认证，配套 TA-Luft 低逸散、PED 承压设备、SIL3 功能安全、API607 防火等全套国际权威认证，产品出口全球 40 余个工业国家。

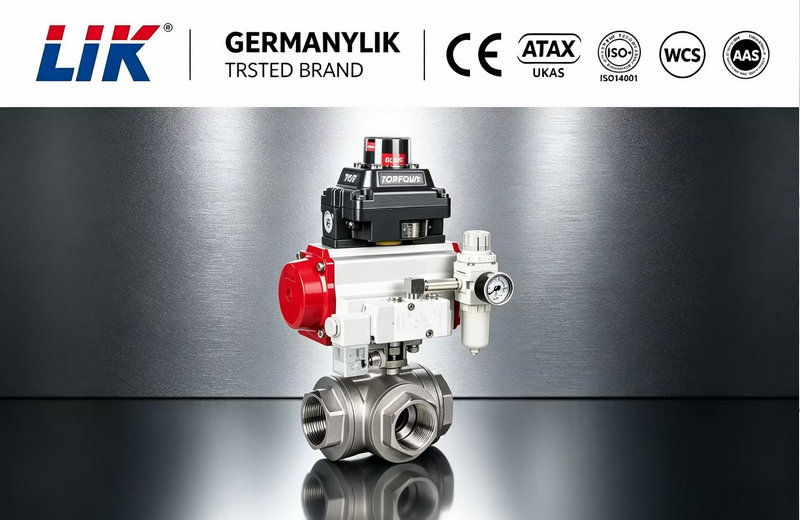

进口气动三通内螺纹球阀是由气动执行器与三通球阀阀体组合而成的流体控制阀门，采用内螺纹连接方式，依靠气源驱动实现阀芯90°旋转，完成介质的分流、合流、换向切换控制。阀体多采用进口精密铸造工艺，密封性能优异，结构紧凑，适用于管道内气体、液体等介质的自动化通断与流向切换，是工业自控系统中常用的切断、换向、分配类自控阀门。
产品特点Product Features
1. 采用三通L型/T型流向结构，可实现分流、合流、换向多种控制功能；
2. 内螺纹丝扣连接，安装便捷，适配常规螺纹管道，拆装维护方便；
3. 气动驱动响应迅速，开关动作灵敏，可配套电磁阀、限位开关实现远程自控；
4. 球体精密研磨，密封面耐磨损、耐高压，泄漏等级低；
5. 整体结构紧凑轻巧，流阻小，流通能力大；
6. 执行器可选单作用（弹簧复位）、双作用，满足故障开/故障关安全需求；
工作原理working principle
1. 气源驱动：压缩空气进入气动执行器气缸，推动活塞/齿条齿轮机构输出扭矩，带动阀杆旋转90°；
2. 阀芯动作：阀杆带动三通球体同步转动，改变球体通孔与三个接口的连通状态；
3. 流向控制
◦ L型三通：只能实现两路换向，一路通、两路交替导通；
◦ T型三通：可实现一路进两路出（分流）、两路进一路出（合流）；
4. 复位方式：双作用依靠气源正反换向实现开关；单作用依靠弹簧实现失气自动复位（常开/常闭）；
5. 自控联动：配套电磁阀接收电信号，切换气路，实现阀门远程自动开关控制。
技术参数technical parameters
|
公称通径 |
DN8~DN50（1/4"~2"） |
|
连接方式 |
内螺纹 NPT、G、RC 英制管螺纹 |
|
阀体材质 |
304 不锈钢、316L 不锈钢、黄铜 |
|
球芯材质 |
304/316 不锈钢实心球，镜面抛光 |
|
密封材质 |
PTFE、RPTFE、PPL、金属硬密封（耐高温） |
|
流道形式 |
L 型（换向）、T 型（分流合流） |
|
公称压力 |
PN16、PN25、PN40；美标 150LB、300LB |
|
介质温度 |
-20℃~180℃（软密封）；-20℃~350℃（金属硬密封） |
|
适用介质 |
清水、压缩空气、润滑油、燃油、弱酸弱碱溶液、蒸汽、稀释化工流体 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

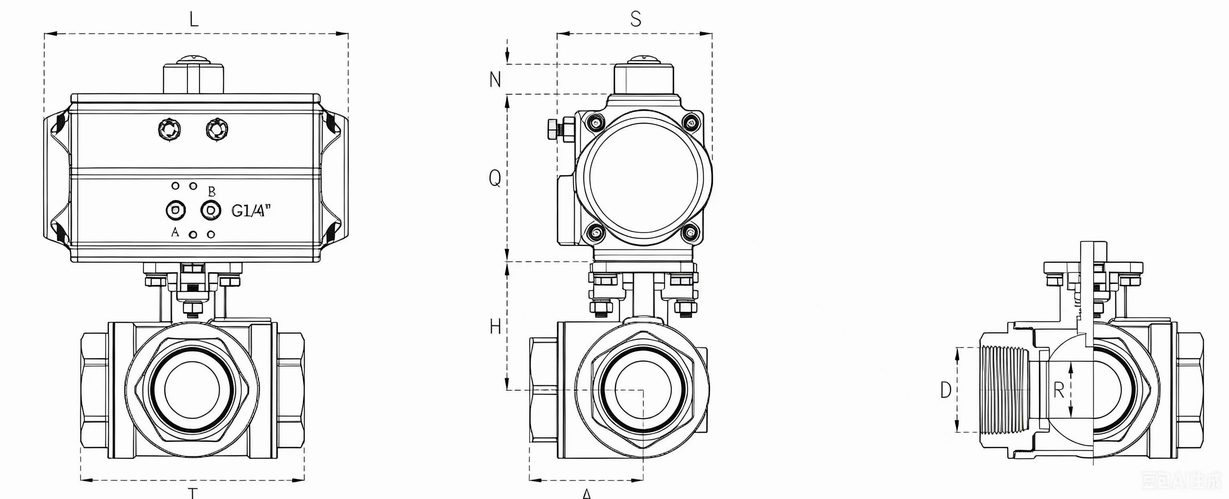

外形尺寸Overall Dimension
|
DN |
T |
H |
K |
R |
D |
|
8 |
71 |
37.5 |
35.5 |
9 |
BSPT 1/4" |
|
10 |
71 |
37.5 |
35.5 |
11 |
BSPT 3/8" |
|
15 |
71 |
37.5 |
35.5 |
12.7 |
BSPT 1/2" |
|
20 |
80 |
41 |
40 |
16 |
BSPT 3/4" |
|
25 |
87 |
50 |
43.5 |
20 |
BSPT 1" |
|
32 |
114 |
58 |
57 |
25 |
BSPT 1-1/4" |
|
40 |
130 |
72 |
65 |
32 |
BSPT 1-1/2" |
|
50 |
144 |
80 |
72 |
38 |
BSPT 2" |
|
65 |
187 |
98 |
93.5 |
49 |
BSPT 2-1/2" |
|
80 |
206 |
109 |
103 |
63.7 |
BSPT 3" |
