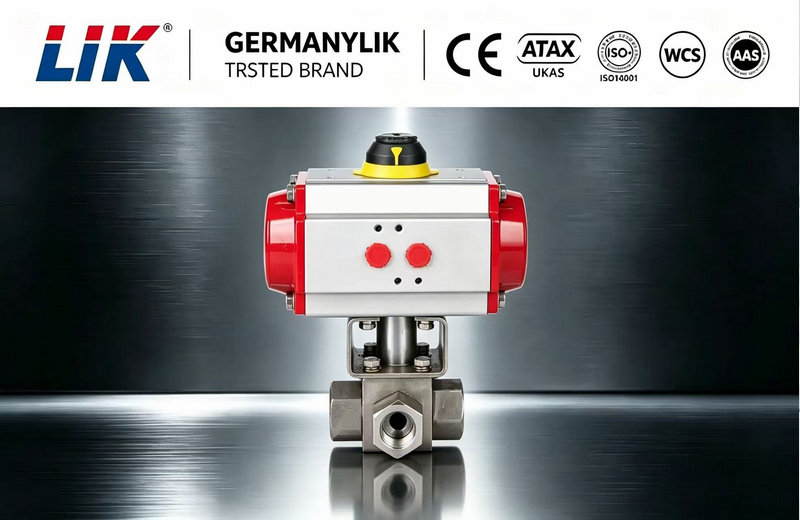

进口气动高压三通球阀为集成式高压三通流向切换阀门，采用一体式精密锻造阀体+铝合金气动执行器组合而成，专为高压气、液压、油品、纯水、弱腐蚀介质的三路通断、换向、分流、合流工况设计。整体结构紧凑、流道通畅无滞留死角，采用高耐压球体密封结构，最高耐压可达32.0MPa，区别于普通低压三通球阀，可满足液压系统、高压气源、高压清洗、油气输送等严苛高压场景；L型/T型两种流道可选，搭配双作用/单作用弹簧复位气动执行器，可实现远程电控气控快速换向启闭，是高压管路多路介质切换的核心自控阀门。
产品特点Product Features
1. 超高耐压本体：阀体采用304/316不锈钢整体锻压成型，壁厚均匀无砂眼气孔，额定耐压32.0MPa，耐高压冲击、抗瞬时水锤，长期高压工况不变形、不渗漏；
2. 三通双向换向结构：支持L型（两路通断切换）、T型（三路分流合流）两种流道，可实现一进两出、两进一出、管路换向循环多种流通模式；
3. 低扭矩启闭设计：精密研磨实心不锈钢球体+高耐磨PTFE阀座，摩擦系数极低，小扭矩即可轻松开关，搭配轻型气动执行器即可快速启闭，开关时间0.3~1s；
4. 全介质兼容密封：标配PTFE聚四氟乙烯阀座，可选PEEK聚醚醚酮耐高温高压阀座；O型圈标配NBR丁腈橡胶，可升级VITON氟橡胶，适配油品、压缩空气、水、乙二醇、弱酸碱介质；
5. 一体式免支架装配：执行器与阀体直连支架结构，无中间连接件，同轴度高，长期使用不会出现阀杆偏心、外漏问题，安装体积小，节省管路安装空间；
技术参数technical parameters
|
公称通径 |
DN8~DN50（1/4"~2"） |
|
额定工作压力 |
32.0MPa |
|
阀体材质 |
SUS304 / SUS316不锈钢锻件 |
|
球体/阀杆材质 |
SUS304/SUS316不锈钢实心球、2Cr13调质阀杆 |
|
阀座密封 |
标准PTFE（-20~180℃）；可选PEEK（-20~260℃高温高压） |
|
阀杆密封 |
NBR丁腈橡胶（油品、空气）、VITON氟橡胶（高温、油气、弱腐蚀介质） |
|
流通型式 |
L型（90°换向，二通切换）、T型（180°三通分流合流） |
|
适用介质 |
压缩空气、液压油、高压纯水、防冻液、柴油、煤油、弱酸碱水溶液 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

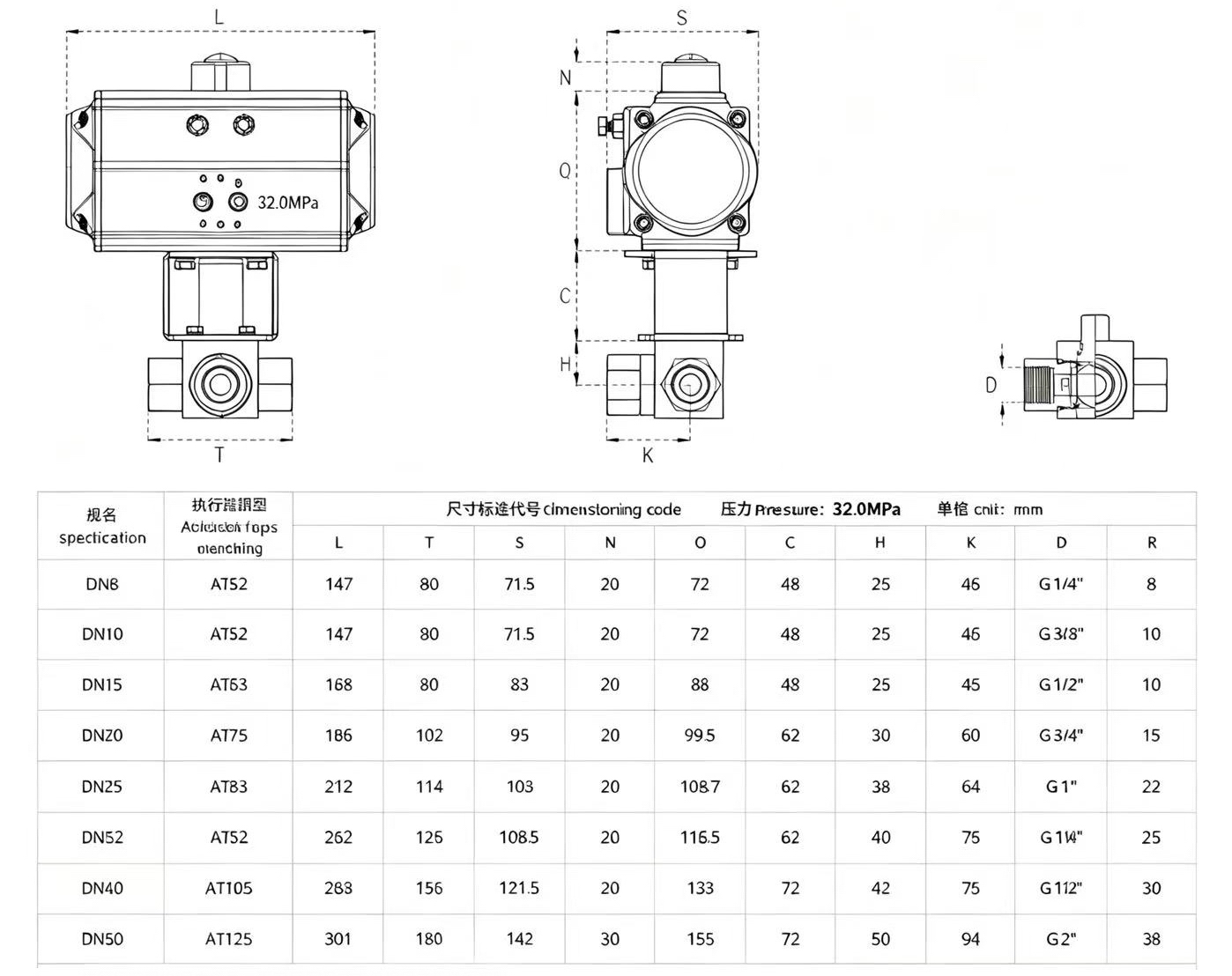

外形尺寸Overall Dimension

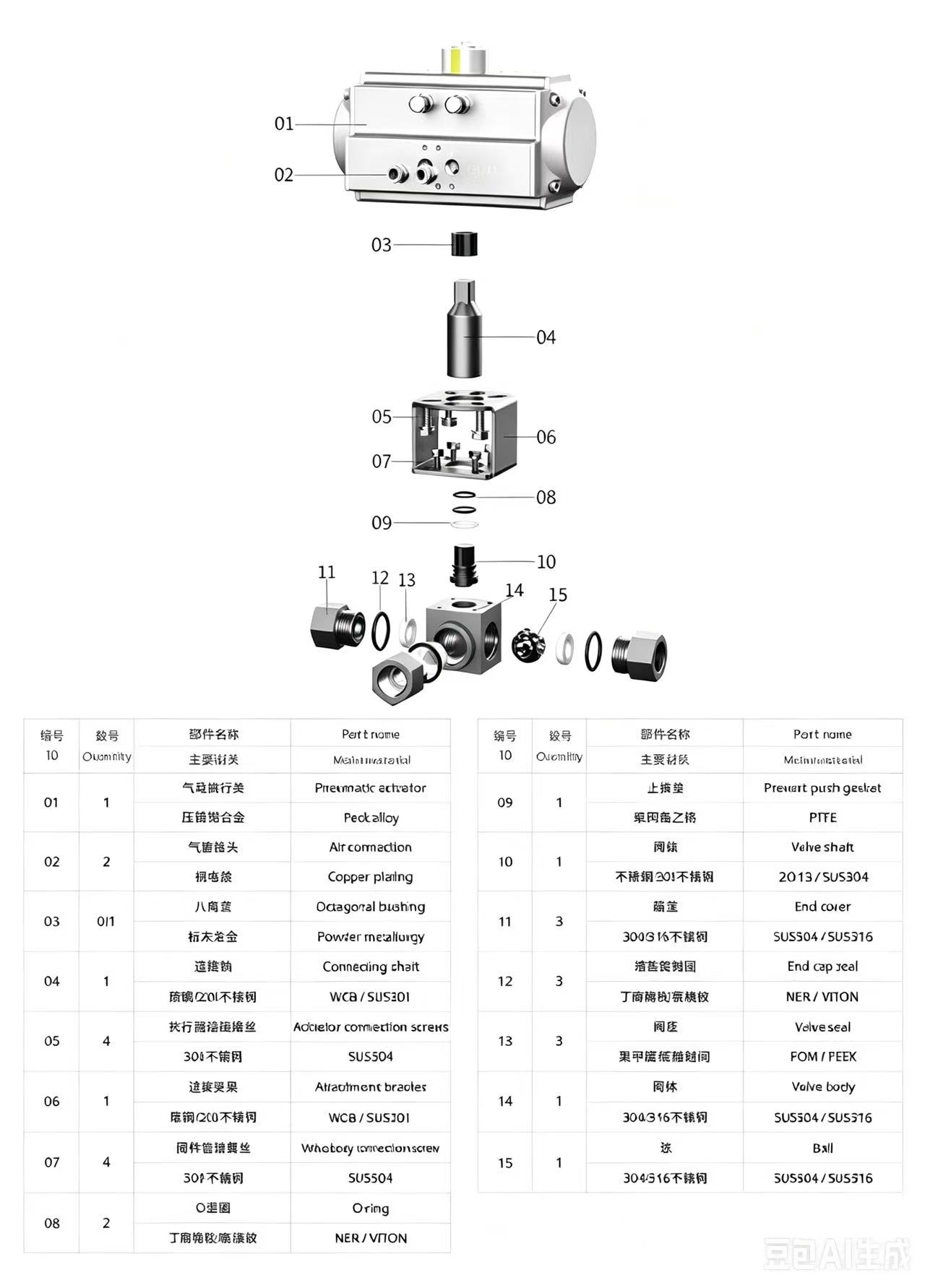

主要部件材料Main component materials
