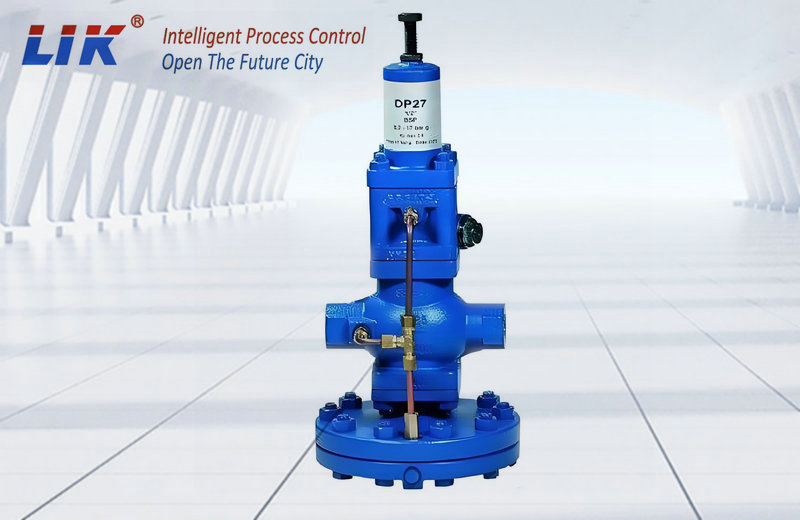

进口内螺纹蒸汽减压阀
产品概述
莱克进口内螺纹减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化
产品详情

进口内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。Y13H内螺纹蒸汽减压阀主要用于蒸汽管路,起减压稳压作用

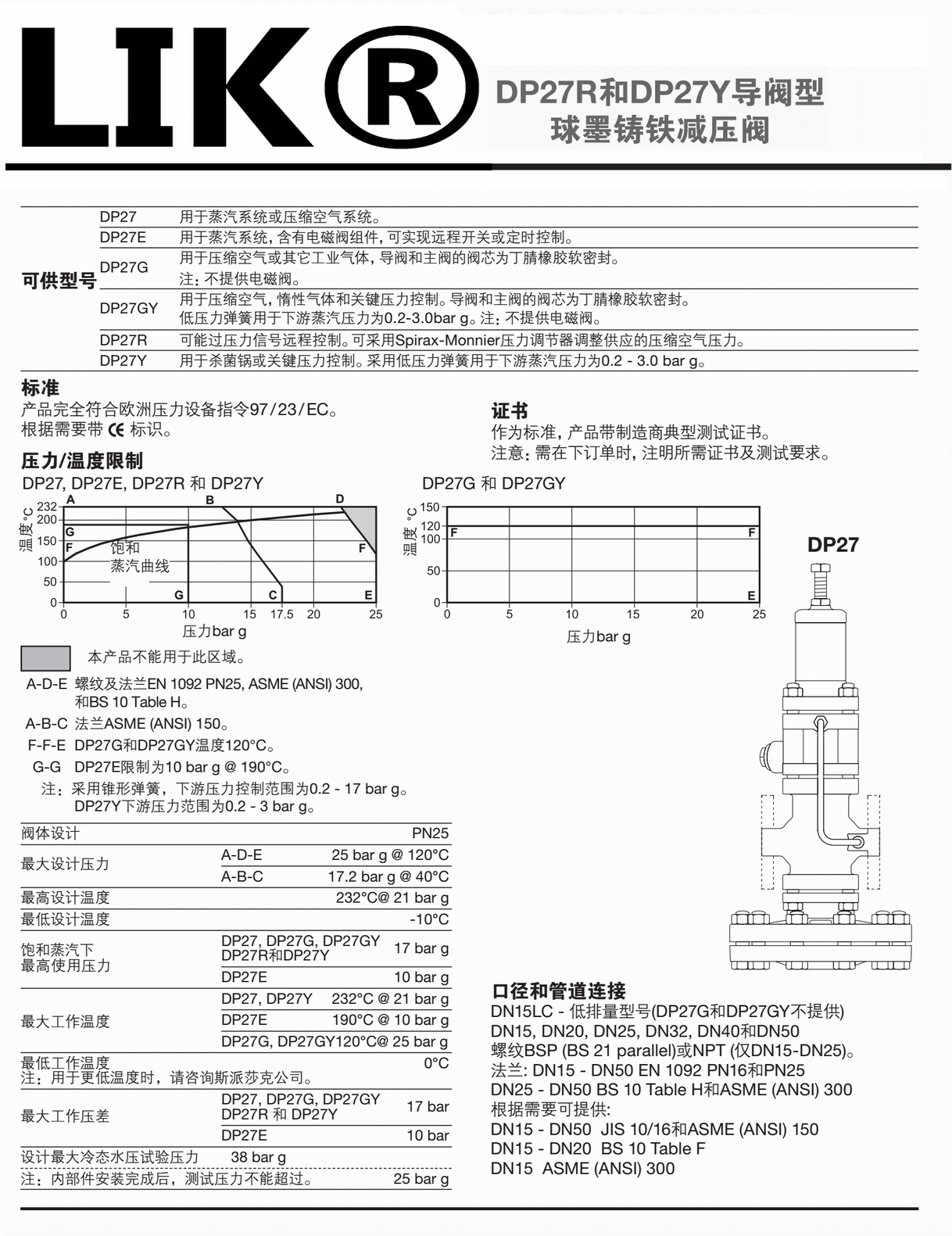

进口内螺纹蒸汽减压阀主要技术参数及性能指标


公称压力(MPa

1.6

2.5

壳体试验压力(MPa

2.4

3.75

密封试验压力(MPa

1.6

2.5

最高进口压力(MPa

1.6

2.5

出口压力范围(MPa

0.1-1.0

0.1-1.6

压力特性偏差(MPa

GB12246-1989

流量特性偏差(MPa

GB12246-1989

最小压差(MPa

0.15

0.15

渗漏量

GB12245-1989


*:壳体试验不包括膜片、阀盖。

进口内螺纹蒸汽减压阀主要零件材料


零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座 导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

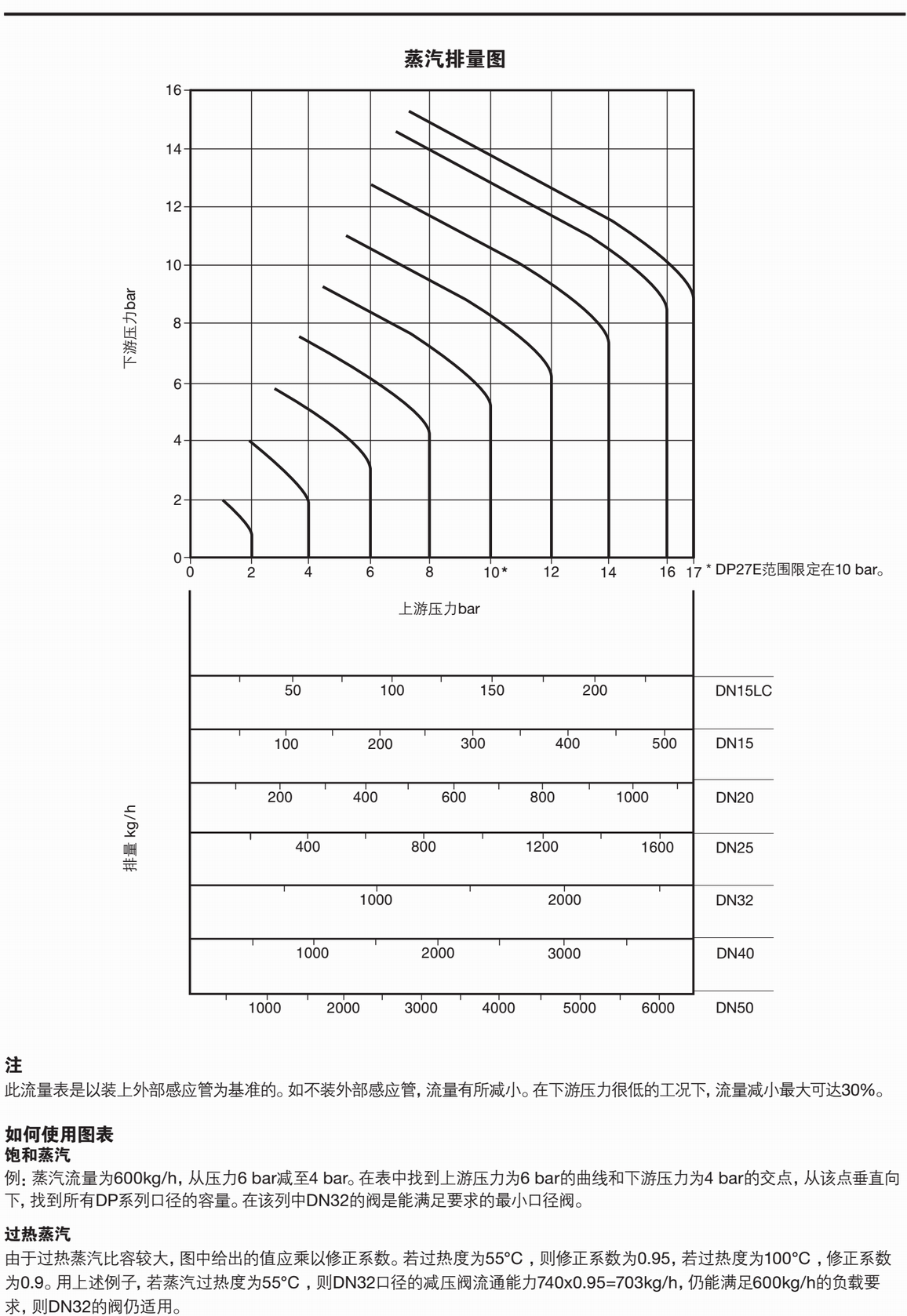

进口内螺纹蒸汽减压阀流量系数


DN

Cv

15

1

20

2.5

25

4

32

6.5

40

9

50

16


进口内螺纹蒸汽减压阀 主要连接尺寸


公称通径DN

G

L

H

H1

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125


进口内螺纹蒸汽减压阀订货须知


订货时请填写《规格书》或注明以下内容:
1
、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2
、若已经由设计单位选定我公司的内螺纹蒸汽减压阀型号,请按型号直接向我司经营部订购;
3
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
