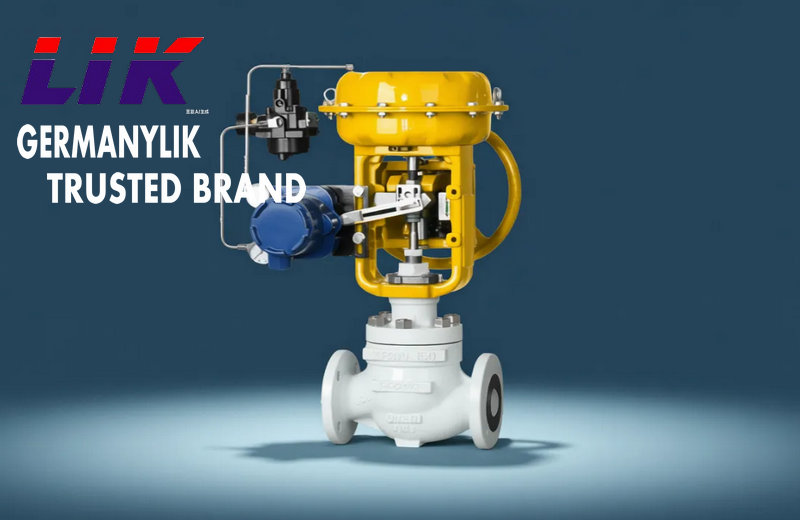

进口气动单座调节阀属于直行程气动过程控制阀门，主要由**气动薄膜 / 活塞执行机构、与直通单座阀体两大部分组成，以压缩空气作为动力源，配合电气阀门定位器接收 DCS/PLC 输出 4‑20mA 标准控制信号，驱动阀芯上下位移，改变阀芯与阀座流通截面积，实现对管道介质流量、压力、温度、液位的连续比例调节。
阀体内部采用单阀芯、单阀座**独立密封副结构，密封面经过高精度研磨，关闭泄漏量小，适合洁净流体、蒸汽、部分腐蚀性介质的精密调节与切断工况。进口阀体、阀芯、填料、膜片等核心零部件，具备优异耐温耐压性能；可配置多种附件，实现阀位反馈、故障保位、防爆联锁等功能，广泛用于化工、热电、制药、食品、新能源等流程工业自动化控制系统。受单座结构特性影响，阀芯存在介质不平衡力，更适配中低压差工况；高压差大口径工况需选用大推力活塞式执行机构。
产品特点 Product Features
1. 密封性能优异，泄漏等级高：单密封副结构，金属硬密封堆焊司太立合金，软密封配置 PTFE 复合填料，可达到 ANSI Class IV‑VI 级泄漏等级，切断效果好，适合需要严密关断的工艺回路。
2. 调节精度高：搭配智能电气定位器，阀位控制精度高，支持线性、等百分比、快开流量特性，可调比大，工艺参数控制稳定，可实现闭环精准调节。
3. 结构紧凑流道通畅：S 型直通流道，流阻小，流量系数大，介质不易滞留淤积，便于介质流通；阀体整体体积小，占用安装空间少。
4. 执行机构选型丰富：薄膜式执行机构动作平稳，适合常规工况；活塞式执行机构推力大，适配高压差工况；支持气开、气关故障安全模式，满足工艺失气安全保护要求。
5. 上阀盖可多样化选配：标准常温阀盖、散热片高温阀盖、长颈低温阀盖、波纹管密封阀盖；波纹管结构可以实现阀杆零外漏，适配有毒、易挥发、贵重介质工况
技术参数 Technical Parameters
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
阀芯形式 |
单座柱塞型阀芯 |
|
流量特性 |
直线性、等百分比 |
执行器技术参数Technical parameters of actuator
|
配置执行器类别 |
AMISCO多弹簧簿膜执行机构 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
订货选型参数清单 Order & Selection Checklist
订货提供完整参数，保障阀门匹配工艺工况：
1. 产品名称：德国莱克 LIK 进口气动单座调节阀
2. 型号系列；公称通径 DN；公称压力 PN/Class；连接形式（法兰 RF/RTJ、对焊 BW）
3. 作用方式：气开 FO 故障关 / 气关 FC 故障开
4. 流量特性：等百分比 / 线性 / 快开
5. 介质信息：介质名称、腐蚀性、是否含颗粒；介质温度、阀前后压差
6. 阀体材质；阀内件材质；密封选型
7. 控制信号：4‑20mA；是否 HART 通讯
8. 供气气源压力；弹簧范围
9. 是否防爆，防爆等级
10. 附件选配：手轮、波纹管密封、夹套保温、加长阀盖、阀位反馈、保位阀等
11. 环境条件；SIL 等特殊认证；阀前建议配置过滤器
