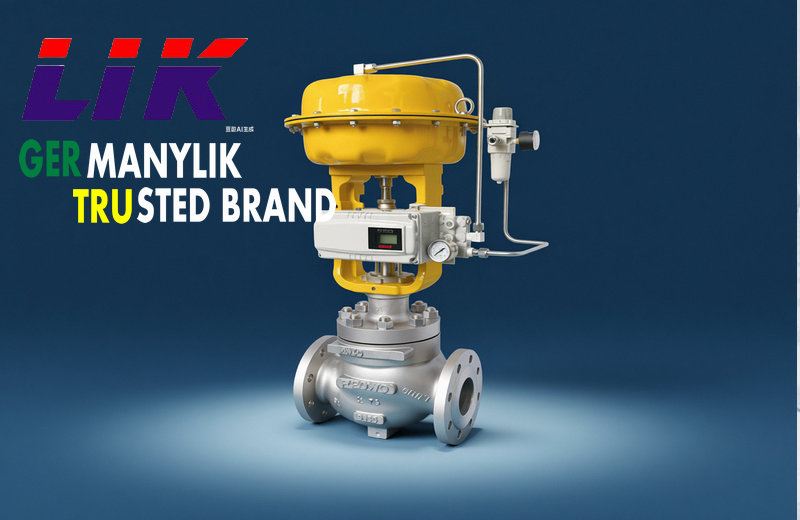

进口气动薄膜套筒调节阀是采用双层密封结构，由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型，气动薄膜套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。气动套筒调节阀主要特点如下：
（1）采用平衡型双密封阀芯，不平衡力下，允许压差大，操作稳定。
（2）阀芯导向面大，可改善由涡流和冲击引起的振荡。
（3）比普通的单、双座调节阀噪声降低10dB左右。
（4）结构简单，装拆维修方便
进口气动薄膜套筒调节阀技术参数
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
阀芯形式 |
平衡式阀芯(套筒导向) |
|
流量特性 |
直线性、等百分比 |
进口气动薄膜套筒调节阀执行器技术参数
|
配置执行器类别 |
AMISCO多弹簧簿膜执行机构 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
