进口气动波纹管调节阀
产品概述
莱克LIK公司主要供应进口气动波纹管调节阀),可为用户提供介绍进口气动调节阀的选型、结构尺寸、原理作用和安装维护等。公司旨在为用户提供高品质、高质量的阀门产品,完善的售后服务体系解决客户后顾之忧
产品详情

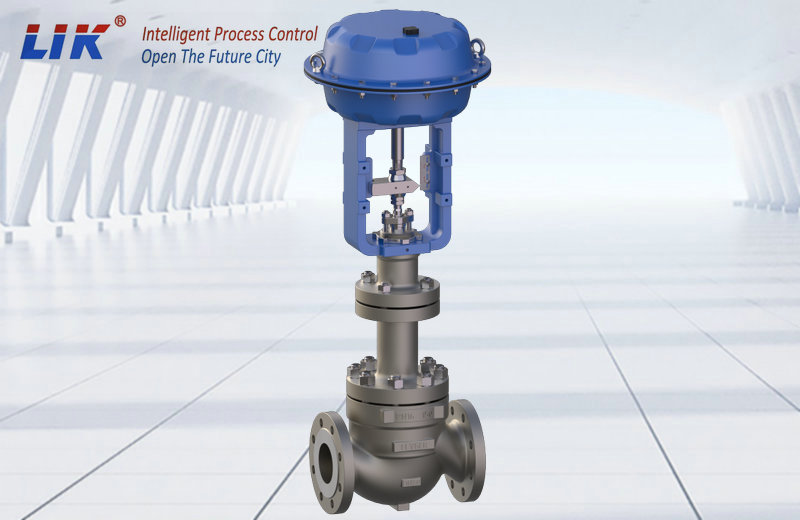

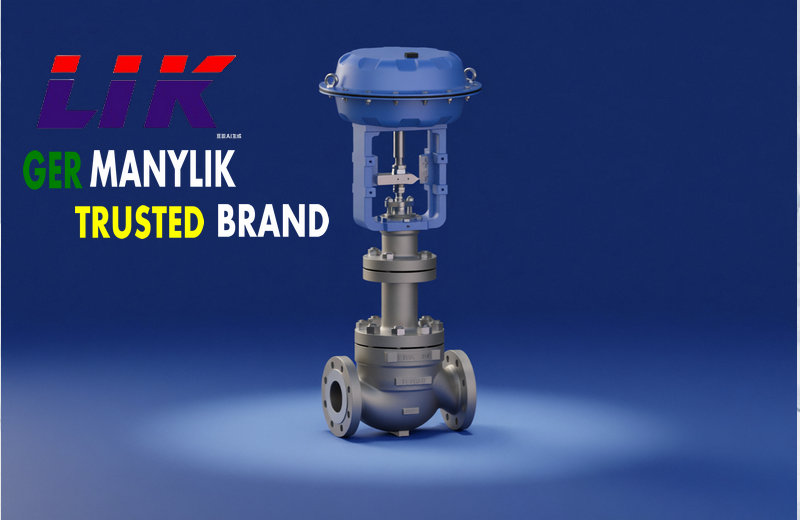

进口气动波纹管调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。气动波纹管调节阀上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。调节阀的泄漏量符合ANSI B16.104标准。气动波纹管调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。



进口气动波纹管调节阀术参数:



阀体形式

直通铸造球型阀

公称通径

DN25300mm

公称压力

PN 1.62.54.06.4MPa

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17+230、高温型+230+450、低温型-60-196、波纹管密封型-40+350

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



进口气动波纹管调节阀执行器技术参数



配置执行器类别

多弹簧簿膜执行机构

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)



进口气动波纹管调节阀特点:



莱克进口气动波纹管密封调节阀就是在密封元件外面加了一层保护膜,防止带腐蚀性的介质直接接触密封元件,而且在介质压力增大时,波纹管随之伸长,降低介质
