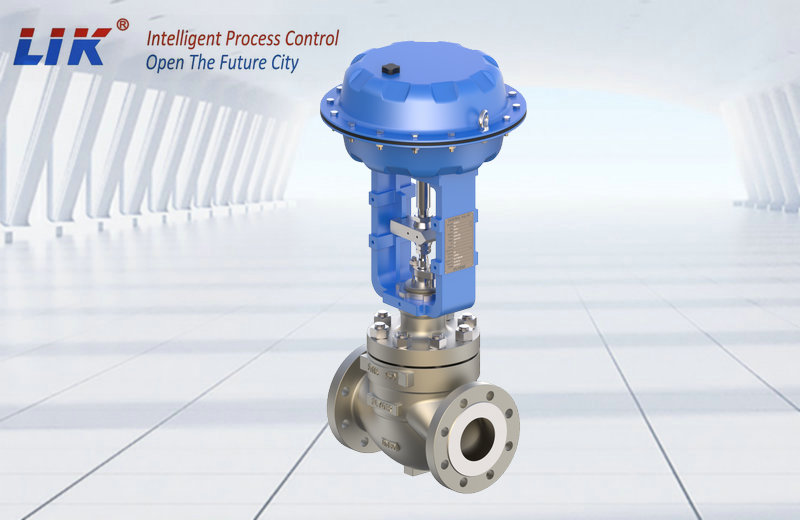

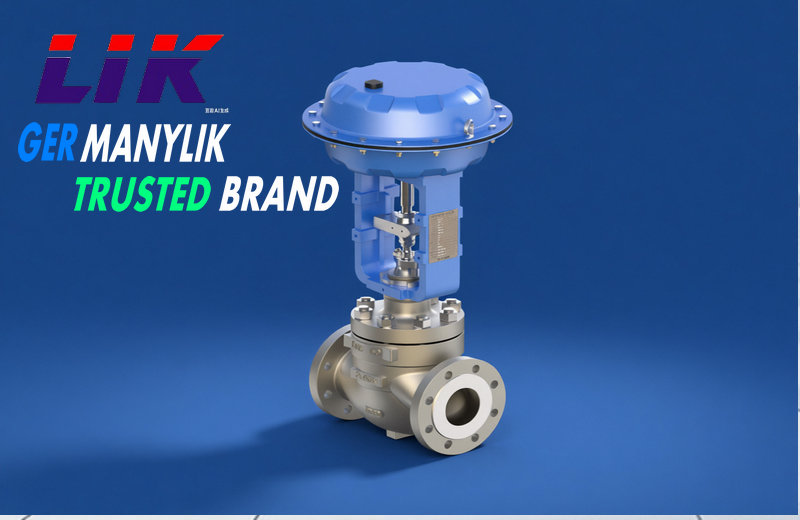

进口气动流量调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动流量调节阀是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，配用的多弹簧执行机构高度低、重量轻、装备简便。气动流量调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的流量参数的连续调节。气动流量调节阀广泛应用于精确控制气体、液体、蒸汽等介质，气动流量调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
气动流量调节阀操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
进口气动流量调节阀结构特点
双重导向结构
顶导向阀芯：双轴承设计增强机械稳定性，降低启动扭矩，提升灵敏度
防转阀杆：避免高频调节时波纹管扭伤，延长使用寿命
密封系统
多层不锈钢波纹管密封（泄漏率≤10⁻⁶ mbar·L/s），满足Class VI级标准
波纹管破裂时，PTFE填料提供紧急冗余密封9
流道优化
V型阀芯/套筒式设计：实现等百分比流量特性，调节比达100:
S型流道：降低压损15%~20%，提升Cv值
进口气动流量调节阀主要技术参数
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
|
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
|||||
|
压盖形式 |
螺栓压紧式 |
|||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||
|
阀芯形式 |
单座式、套筒式 |
|||||
|
流量特性 |
等百分比 |
|||||
进口气动流量调节阀 执行器技术参数
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20~100(标准)、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140~400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30~+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
|
作用形式 |
气关式(B)-失气时阀位开(FO);气开式(K)-失气时阀位关(FC) |
||||
