主要应用在高压力、 高温度、空气水用、油用、气体、蒸汽、电站等苛刻工况下。

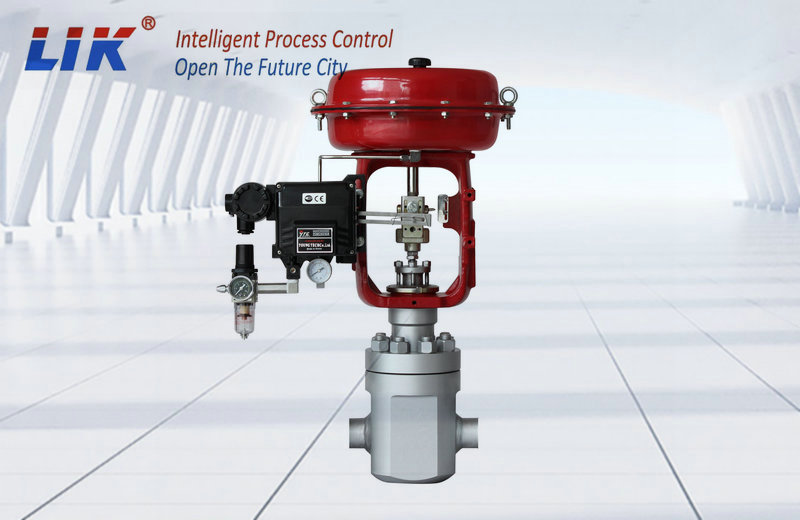

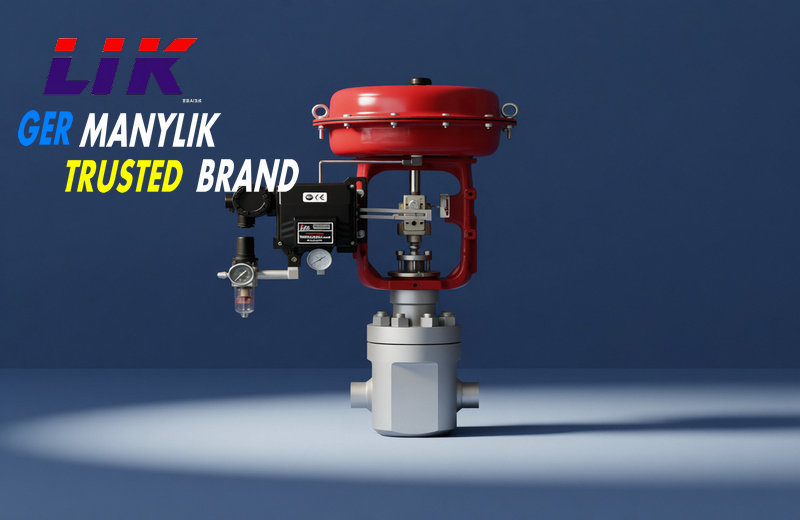

进口气动高压焊接调节阀，是由单作用气动薄膜执行机构和调节阀组成，调节阀连接方式为焊接。阀体材质可以选用锻钢(A105)、不锈钢、铬钼钢。气动焊接调节阀，一般适用于高压场合。标准型适合工作温度(-17～+250℃)，高温型适合工作温度(+250～+450℃)，低温型适合工作温度(-40～-196℃)，波纹管密封型适合工作温度(-40～+350℃)，阀体上加上散热片，适合水蒸气，导热油等温度超过250℃的介质使用。气动单座调节阀配置HEP定位器或YT-1000L 定位器，可以根据用户需求，配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA，可以选配输出信号4-20mA。
适用场景
进口气动高压焊接调节阀 技术参数
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃) |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
阀芯形式 |
单座式、笼式单座 |
|
流量特性 |
等百分比 |
进口气动高压焊接调节阀执行机构技术参数
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||||
