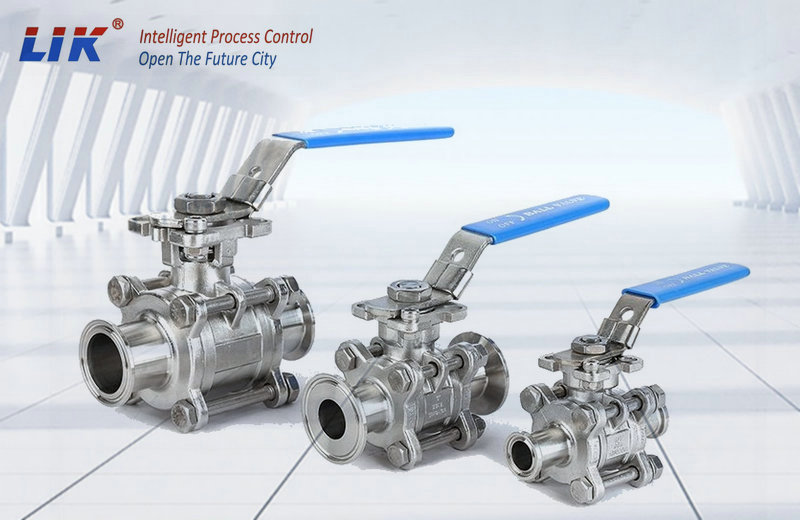

进口三片式卡箍球阀采用分体式模块化设计，由中间球体段与两侧卡箍连接段组成，支持快速拆装维护，适配食品制药、化工能源等对洁净度与密封性要求严苛的领域
其核心优势包括：
密封性强：PTFE/PPL密封材料满足ANSI/FCI 70-2 Class VI泄漏标准
耐腐蚀性优：304/316不锈钢或碳钢镀镍材质，耐受强酸、强碱及有机溶剂
操作高效：90°旋转启闭，DN50以下阀门响应时间≤2秒，支持高频操作（>100万次寿命）
进口三片式卡箍球阀产品特点
三片式分体设计允许单独更换密封件、球体或阀杆，维护效率提升40%
卡箍连接无需专用工具，拆装耗时降低50%612。
密封性能
PTFE/PPL密封材料满足ANSI/FCI 70-2 Class VI泄漏标准（泄漏率≤0.1ppm）
防火设计（API 607认证）与防静电装置增强工况安全性
耐腐蚀性
进口三片式卡箍球阀技术参数
|
称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
进口三片式卡箍球阀主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M |
|
2 |
阀盖 |
不锈钢CF8M |
|
3 |
球体 |
不锈钢SS316 |
|
4 |
螺栓垫片 |
不锈钢SS304 |
|
5 |
螺栓螺母 |
不锈钢SS304 |
|
6 |
螺栓 |
不锈钢SS304 |
|
7 |
密封圈 |
聚四氟乙烯PTFE |
|
8 |
阀体密封圈 |
聚四氟乙烯PTFE |
|
9 |
止推垫圈 |
聚四氟乙烯PTFE |
|
10 |
阀杆密封垫 |
聚四氟乙烯PTFE |
|
11 |
阀杆 |
不锈钢SS316 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
|
13 |
手柄螺母 |
不锈钢SS304 |
|
14 |
手柄垫圈 |
不锈钢SS304 |
|
15 |
挂锁装置 |
不锈钢SS304(QQTION) |
|
16 |
手柄 |
不锈钢SS304 |
|
17 |
手柄套 |
塑料PLASTIC |
进口三片式卡箍球阀主要连接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
PORT |
9.6 |
15.9 |
22.2 |
28.5 |
34.9 |
47.5 |
60.2 |
72.9 |
97.4 |
|
L |
75 |
90 |
100 |
110 |
125 |
150 |
190 |
220 |
270 |
|
D |
25.0 |
25.0 |
50.4 |
50.4 |
50.4 |
63.9 |
77.4 |
90.0 |
118.9 |
|
S |
2.024 |
2.24 |
43.60 |
43.60 |
43.60 |
56.30 |
70.60 |
83.30 |
110.30 |
|
H |
64 |
67 |
83 |
89 |
100 |
108 |
150 |
161 |
180 |
|
T1 |
- |
- |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
|
T2 |
3.63 |
3.63 |
4.75 |
- |
- |
- |
- |
- |
- |
|
W |
125 |
125 |
140 |
140 |
200 |
200 |
250 |
250 |
290 |
进口三片式快装卡箍球阀安装与维护
开启过程
1.在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2.当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3.阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4.直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1.关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2.继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3.快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4.手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，
