广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

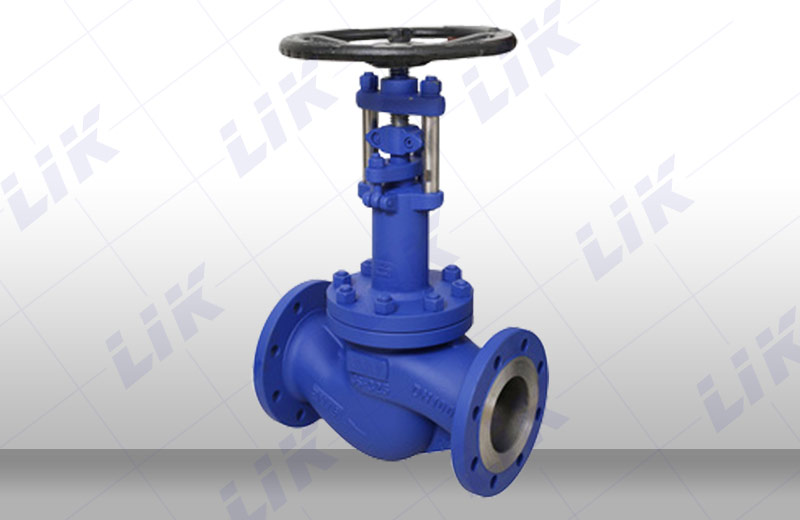

进口加长型波纹管截止阀结构特点:
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
4、德标波纹管截止阀主要技术参数及性能规范：
进口加长型波纹管截止阀技术规范：
|
公称通径 |
15～600mm |
|
结构形式 |
BB-BG-OS&Y |
|
驱动方式 |
手动 |
|
气动 |
|
|
设计标准 |
DIN3356 |
|
结构长度 |
DIN3202 |
|
连接法兰 |
DIN2543-2545 |
|
试验和检验 |
DIN3230 |
进口加长型波纹管截止阀性能规范：
|
公称压力(MPa)
|
壳体试验压力(MPa)
|
适用温度(℃)
|
适用介质
|
|
1.6 |
2.4 |
-20℃-350 |
水、蒸汽、油品等
|
|
2.5 |
3.75 |
||
|
4.0 |
6.0 |
进口加长型波纹管截止阀主要零部件：
|
名称 |
材质 |
|
阀体 |
GS-C25、CF8、CF3 |
|
阀瓣 |
2CR13、F304、F316 |
|
轴销 |
F304、F316 |
|
波纹管组件 |
F304、F316L |
|
阀盖 |
GS-C25、CF8、CF3 |
|
填料 |
柔性石墨、PTFE |
|
压套 |
25#、F304、F316 |
|
定位片 |
25#、F304、F316 |
|
阀杆螺母 |
铜合金ZQA19-4 |
|
手轮 |
碳钢 |
|
并帽 |
25# |
|
油杯 |
黄铜 |
|
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
|
双头螺栓 |
ASTMA193 B7、A193-B8、A193-B8M |
|
垫片 |
柔性石墨+不锈钢
|
|
阀杆 |
2Cr13、F304、F316主要连接尺寸 |
