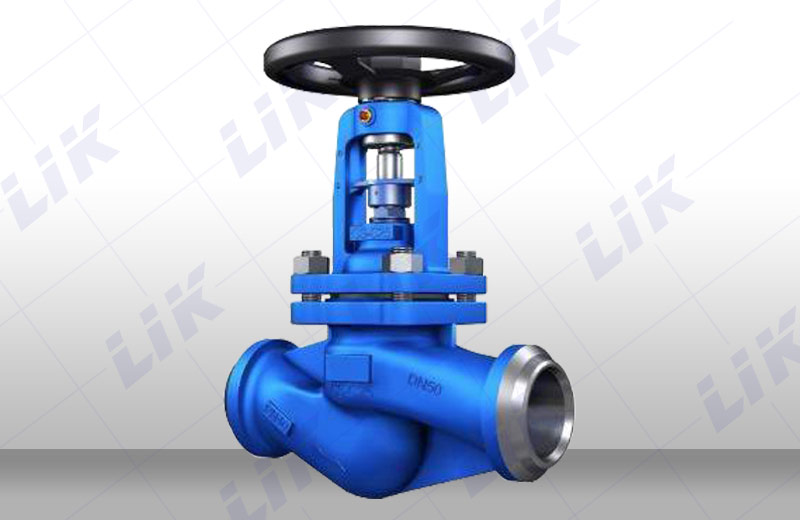

进口焊接波纹管截止阀产品特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
进口焊接波纹管截止阀产品特性：
1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
进口焊接波纹管截止阀技术规范：
|
驱动方式 |
手动, 电动 |
|
设计标准 |
DIN3356,ASME B16.10、BS1873 |
|
结构长度 |
DIN3202,ASME B16.10 |
|
连接法兰 |
DIN2543-2545,ASME B16.5 |
|
试验和检验 |
DIN3230,API598 |
进口焊接波纹管截止阀性能规范：
|
公称压力 |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
适用介质 |
|
1.6 |
2.4 |
1.76 |
-20℃450℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
|
名称 |
材质 |
|
阀体 |
GS-C25、CF8、CF3 |
|
阀瓣 |
2CR13、F304、F316 |
|
轴销 |
F304、F316 |
|
波纹管组件 |
F304、F316L |
|
阀盖 |
GS-C25、CF8、CF3 |
|
填料 |
柔性石墨、PTFE |
|
压套 |
25#、F304、F316 |
|
定位片 |
25#、F304、F316 |
|
阀杆螺母 |
铜合金ZQA19-4 |
|
手轮 |
碳钢 |
|
并帽 |
25# |
|
油杯 |
黄铜 |
|
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
|
双头螺栓 |
ASTMA193 B7、A193-B8、A193-B8M |
|
垫片 |
柔性石墨+不锈钢 |
|
阀杆 |
2Cr13、F304、F316 |
