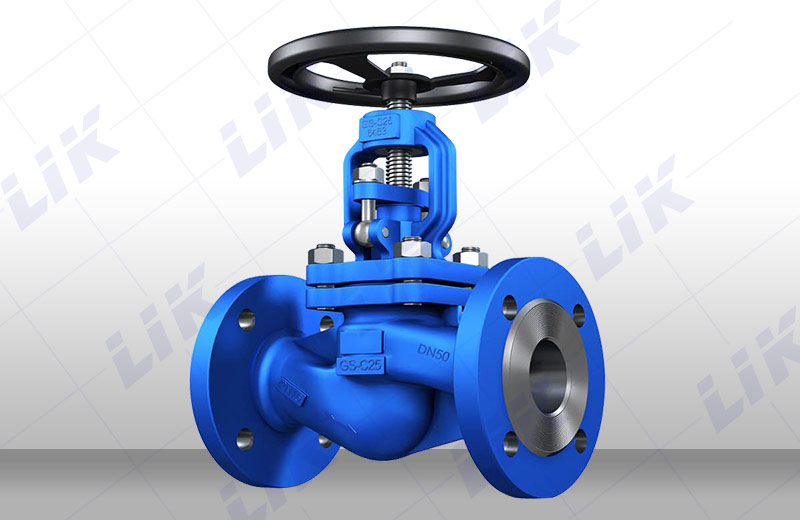

进口导热油波纹管截止阀
产品概述
进口波纹管截止阀也叫波纹管密封截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。
波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀瓣振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
产品详情

进口波纹管截止阀结构特点:

     1、 双层波纹管标准设计;

     2、 散热型阀盖设计;

     3、 储存润滑油装置设计;

     4、 卡簧固定阀杆螺母设计;

     5、产品结构合理、密封性能可靠、造型美观;

     6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;

     7、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;

     8、阀杆升降位置指示,更直观;

     9、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

进口导热油波纹管截止阀技术规范:

      公称通径

DN15~600mm

    结构形式

BB-BG-OS&Y

    驱动方式

手动

气动

    设计标准

DIN3356

    结构长度

DIN3202

    连接法兰

DIN2543-2545

    试验和检验

DIN3230

进口导热油波纹管截止阀性能规范:


公称压力(MPa)



壳体试验压力(MPa)



适用温度(℃)


适用介质

1.6

2.4

-20℃-350


水、蒸汽、油品等
