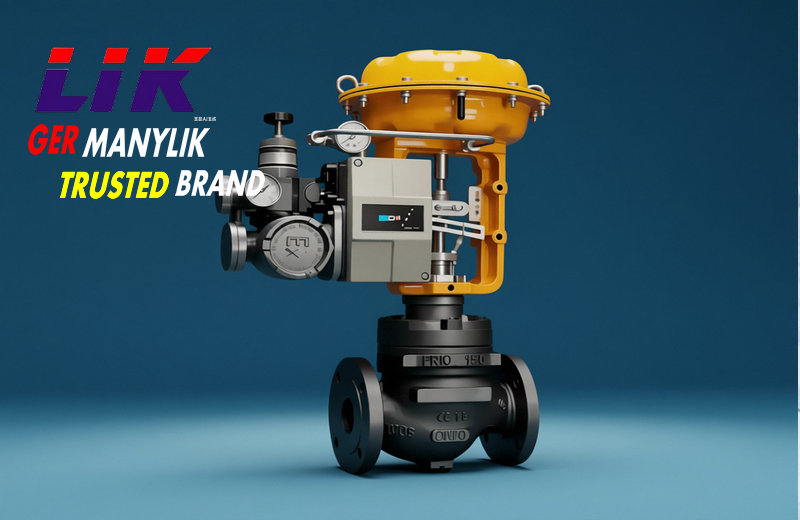

进口气动温度调节阀
产品概述
德国莱克LIK品牌,进口气动温度调节阀通常由气动薄膜执行机构、阀门、定位器等连接安装调试后形成气动薄膜调节阀。气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节。
进口气动调节阀,气动薄膜调节阀,气动衬氟调节阀,气动高温调节阀接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动薄膜调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
气动调节阀,气动薄膜调节阀,气动衬氟调节阀,气动高温调节阀是石油、化工、电力、冶金等工业广泛使用的工业过程控制仪表之一。
产品详情


进口气动温度调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。气动温度调节阀是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,配用的多弹簧执行机构高度低、重量轻、装备简便。气动温度调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的温度参数的连续调节。气动温度调节阀广泛应用于精确控制气体、液体、蒸汽等介质,气动流量调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。


进口气动温度控制系统控制原理


任何自动化控制系统,都是由传感器、控制器、执行器三部分组成的,在这个温度控制系统中,传感器为温度变送器,控制器是温度调节仪,执行器为电气动调节阀。此控制系统为单回路闭环控制。由温度变送器采集阀门下游(或上游)的温度值,当温度值发生变化时,及时地反馈到温度调节仪那里,调节仪根据设定值,对检测到的温度值进行比较、运算,及时输出模拟量信号(4-20mA或者1-5V)给调节阀,对调节阀开度进行调节(开大或者关小),使温度值稳定在设定值附近,当温度值稳定以后,调节阀停止调节。一旦控制温度值发生扰动,系统又重新开始一个调整的过程。


进口气动温度调节阀技术参数


阀盖形式

高温型(+250+450)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、套筒式

流量特性

等百分比、直线型

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)


进口气动温度调节阀执行器技术参数


配置执行器类别

多弹簧簿膜执行机构

有效面积(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
