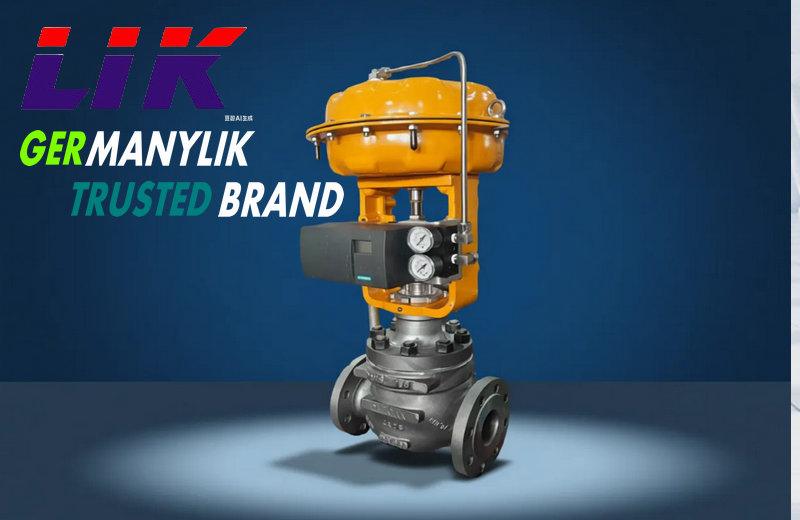

进口气动薄膜切断阀
产品概述
德国莱克LIK品牌,进口气动薄膜切断阀是自动化系统中执行机构的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。可广泛地应用在石油、化工、冶金等工业生产部门。在现场使用中,切断阀往往会出现切断不好,泄漏大等故障。除因堵卡、允许压差过小而被顶开等原因造成的泄漏增加外,绝大部分都是由于调节阀的结构缺陷和选型不当造成的。
进口气动薄膜切断阀工作原理:
进口气动薄膜切断阀主要由执行机构与阀体两部分组成,通常由控制室/控制中心操作,也可以在现场安全地操作。气动切断阀对阀的基本要求是:关闭严密快速,并具火灾安全结构。虽然,常规阀门中,高密封性能的金属密封是最佳选择,当采用软密封结构时,必须是火灾安全型结构,以保证软密封结构失效后,仍能截断危险物料而不流入事故场所!
进口气动薄膜切断阀在无气压情况下,阀瓣处于常闭状态,当气泵把压力气输入切断阀气缸时,阀瓣开启,当需要关闭紧急切断阀或遇有紧急情况时,将压力泄掉即迅速关闭而止漏,阀门工作介质的流动方向,阀座端为出口,安装一般采用高进低出!
产品详情

进口气动薄膜切断阀是由多弹簧气动薄膜执行机构和切断阀体组成。气动薄膜套筒切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜套筒切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜套筒切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。


进口气动薄膜切断阀产品优点


1、切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。

2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。

3、阀内件密封部分有严密型和软密封两种,明科严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。

4、平衡型阀内件,提高了切断阀的许用压差。

5、波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

6、活塞式执行机构,操作力大,使用压差大。


进口气动薄膜切断阀主要技术参数


公称通径

DN15200mm

阀体形式

直通铸造球型阀

公称压力

   PN1.62.54.06.4 MPaANSI 150300LB JIS 102030K

法兰标准

   GBJBANSIJISHG

连接形式

法兰式 (RFFF)

阀盖形式

(常温型) 标准型

压盖型式

螺母压紧式

密封填料

   V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
