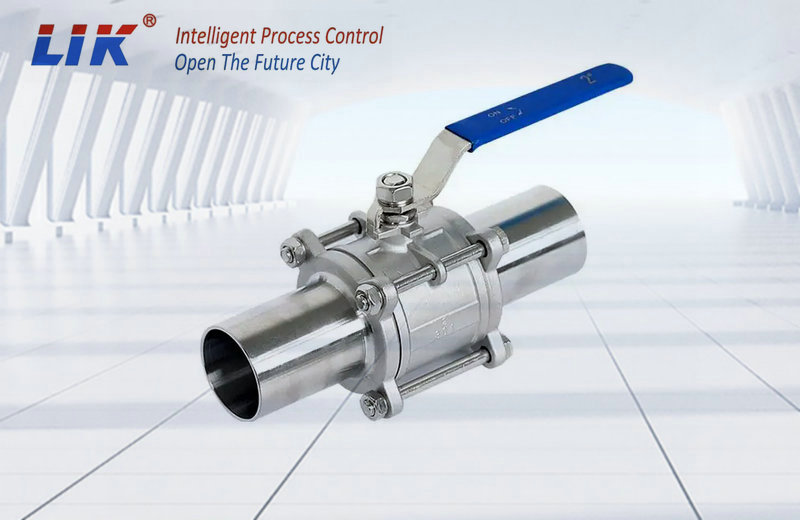

进口三片式加长对焊球阀采用分体式三段结构（左阀体、中阀体含球体/阀杆、右阀体），通过高强度螺栓连接，两端焊接端口符合ANSI B16.25标准，实现与管道的无缝对焊集成35。其核心特征为加长阀杆设计（延伸50–300mm），适用于深埋管道、保温层穿透等复杂工况，支持在线维护与高压密封（耐压达PN100/16MPa）
产品特点
|
特性 |
说明 |
|
加长阀杆设计 |
阀杆延伸定制长度（≤300mm），穿透保温层或地面操作层，免开挖维护 |
|
双向零泄漏密封 |
软密封（PTFE/RPTFE）或硬密封（碳化钨）阀座，泄漏率≤0.1ppm（ISO 5208 A级） |
|
极端工况适配 |
耐深冷（-196℃ LNG）至高温（+550℃熔盐），抗硫腐蚀（NACE MR0175认证） |
|
模块化维护 |
三片式结构可拆卸，在线更换阀座/球体，避免管道切割 |
|
防静电安全 |
阀杆内置弹簧导出操作静电，符合ATEX防爆标准 |
技术参数
|
参数项 |
规格范围 |
|
公称通径 |
DN6～DN200（DN250可定制） |
|
公称压力 |
PN16～PN100（1.6～16MPa） |
|
阀杆加长范围 |
标准杆+50mm～300mm（按需定制） |
|
温度适应性 |
-196℃～+550℃（硬密封） |
|
密封等级 |
ISO 5208 A级（泄漏率≤0.1ppm） |
产品应用领域
深冷能源：LNG储运管线（-196℃），穿透保冷层操作
高温工业：熔盐系统（≤550℃）、蒸汽管网（碳化钨硬密封）
高危化工：强酸/溶剂控制（316L阀体+PCTFE密封）
制药无菌管路：电解抛光阀腔（Ra≤0.4μm），满足GMP洁净要求
主要结构部件
|
部件 |
功能与材质 |
|
阀体 |
三段式分体结构，材质：316L不锈钢（通用）、低温碳钢（ASTM A350） |
|
球体 |
精密抛光316L或碳化钨涂层（耐磨工况），实现90°旋转截断 |
|
阀座 |
软密封（PTFE耐腐蚀）或硬密封（碳化钨抗冲刷） |
|
加长阀杆 |
延伸定制长度，内置防静电弹簧，适配气动/电动执行器 |
|
连接端 |
对焊接口（ANSI B16.25坡口），抗管道应力；可选法兰辅助固定 |
安装注意事项
焊接保护：
焊接时需注入惰性气体（氩气），防止密封圈高温碳化
管道清洁：
焊前彻底清除管道焊渣、颗粒物，避免划伤密封面59。
阀杆方向校准：
加长阀杆需垂直安装，偏移角度≤2°，防止操作扭矩异常
驱动适配：
加长杆需匹配高扭矩执行器（气动响应≤2秒，电动精度±1%）
压力测试：
安装后需进行1.5倍工作压力密封测试，保压≥10分钟48。
注：超高压（＞16MPa）或DN250+大口径需定制设计，焊接后需进行射线探伤检测
