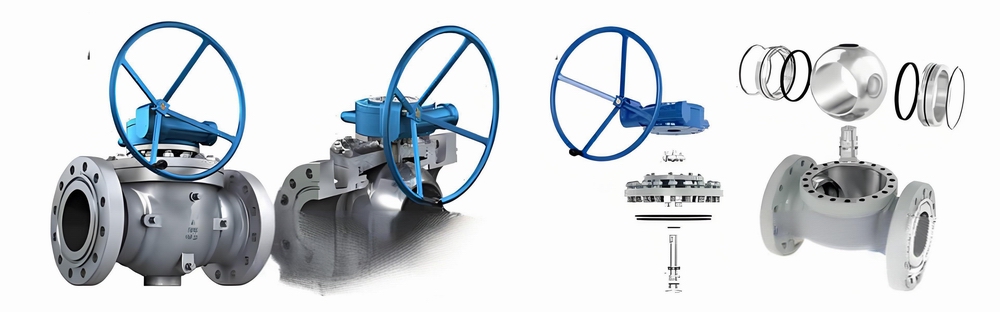

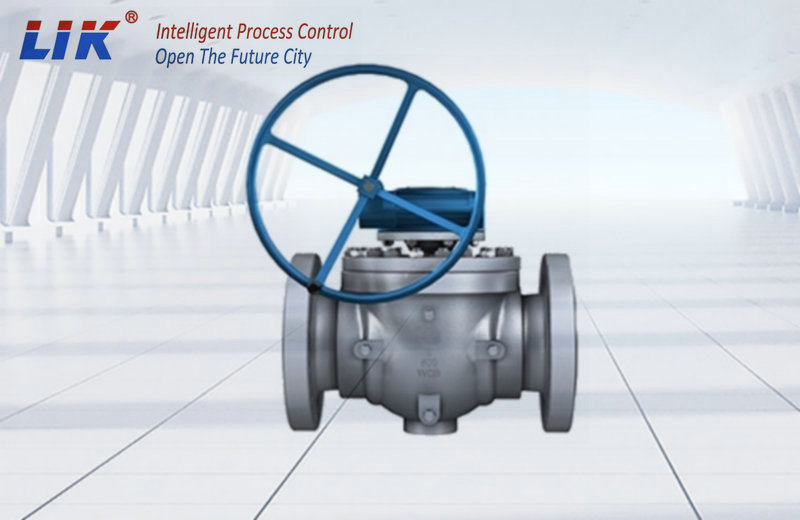

进口顶装式球阀整体式阀体设计上装式枢轴固定支持，法兰结构整体式枢轴固定球杆设计双阻塞泄放功能高强度整体式球杆结构。 确保了球体的精确定位枢轴采用防吹出保护结构2组O型密封圈，加上阀杆上的防火填料结构。 有效地防止泄露防腐蚀，低摩擦系数的轴承因可镍波纹弹簧使尼龙密封的金属阀座向球移动。 具有进口和出口双向密封功能性能优越的标准尼龙和PEEK阀座，确保了低压状态下的有效密封密封剂住入器设计，在紧急状态下可住入密封胶，对阀杆或阀座进行密封采用独特的阀座可缩回技术。 在线可更换球杆。阀杆密封圈金属阀座及波纹弹簧扭矩减少到最小，便于电动阀门操作球杆与阀体有效接触的，性能优越的防静电接地设备预置驱动装置平台及螺孔，随时可装配驱动装置防火功能；当阀座烧坏或损坏时，金属阀座自动贴紧球体，阀座和球体之间较小的泄漏。
进口顶装式球阀性能规范
口径： A2〞-24〞
压力： A150～1500Lb
整体铸钢阀体
浮动/固定球设计，通径/缩径
防静电设计
防阀杆吹出
防火设计
紧急密封加注
设计标准： ASME B16.34/API 6D
结构长度标准： ASME B16.10
法兰尺寸标准： ASME B16.5
对焊端标准： AW End ASME B 16.25
检测标准： API 598
防火测试：API 607/API6FA
符合NACE MR-01-75规范
进口上装式球阀参数表
|
公称通径：DN40-DN1200 |
公称压力：1.6MPa-16MPa、class150-class2500 |
适用介质：水、气、油等 |
|
适用温度：-20℃-325℃ |
阀体材质：铸钢、不锈钢 |
设计标准：GB/T12237、API 608、API 6D、ASME B16.34 |
|
结构长度标准：GB/T12221、ASME B16.10、API 6D、ASME B16.10 |
法兰连接：GB/T9113、ASME B16.5 |
对焊连接：GB/T12224、ASME B16.25 |

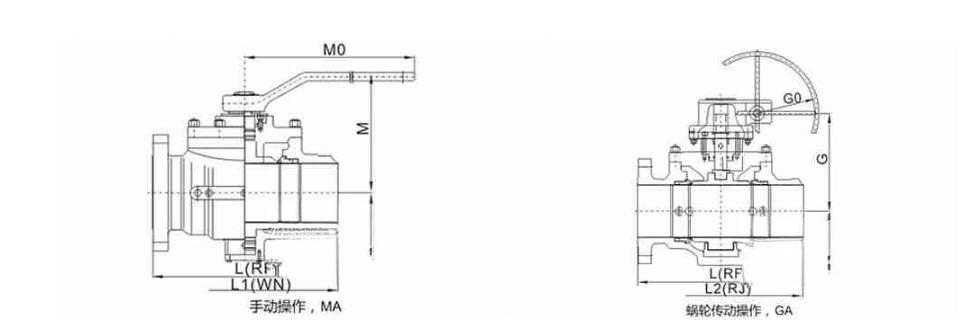

进口进口上装式球阀尺寸表
|
DN |
NPS |
L(RF) |
L1(WN) |
L2(RJ) |
手柄 |
蜗轮传动 |
C |
H |
||
|
M |
M0 |
G |
G0 |
|||||||
|
40 |
1-1/2 |
260 |
260 |
264 |
206 |
300 |
- |
- |
145 |
63 |
|
50 |
2 |
292 |
292 |
295 |
231 |
300 |
- |
- |
170 |
78 |
|
65 |
2-1/2 |
330 |
330 |
333 |
245 |
400 |
- |
- |
182 |
90 |
|
80 |
3 |
356 |
356 |
359 |
273 |
450 |
- |
- |
212 |
100 |
|
100 |
4 |
432 |
432 |
435 |
297 |
500 |
- |
- |
236 |
120 |
|
150 |
6 |
559 |
559 |
562 |
351 |
800 |
338 |
300 |
271 |
162 |
|
200 |
8 |
660 |
660 |
664 |
388 |
1000 |
375 |
400 |
308 |
207 |
