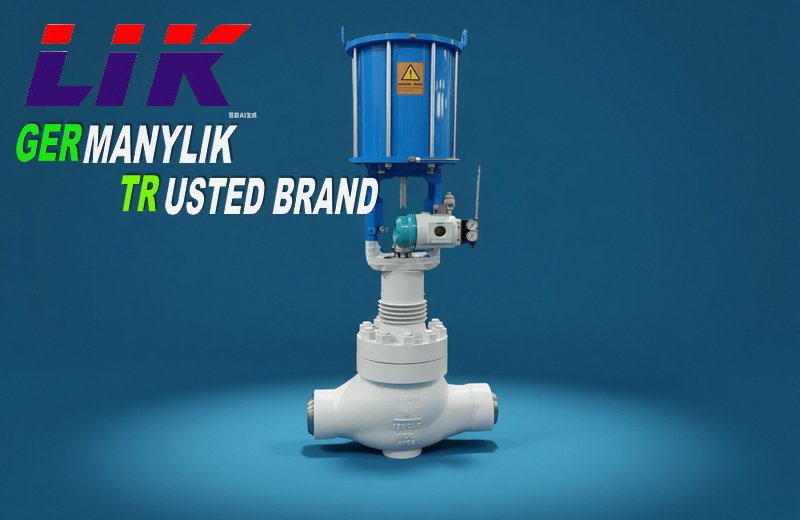

进口气动活塞式调节阀是一种以压缩空气为动力、活塞气缸为执行机构的直行程调节阀。它接收控制系统的 4-20mA 标准信号，通过电 - 气定位器驱动活塞运动，带动阀芯调节流通面积，实现对流量、压力、温度、液位的精确控制。

进口气动活塞式调节阀产品特点

输出推力大：适合高压差、大口径或高密封力工况，单活塞推力可达5~500kN。
响应速度快：活塞刚性强，全行程动作时间≤0.8s，适合动态调节系统。
结构稳定可靠：耐高温、抗振动，适合恶劣工业环境，维护周期长。
控制精度高：配智能定位器，定位精度≤±0.5%，重复精度≤±0.2%。
防爆安全：气动驱动，本质防爆，适用于危险区域。
功能灵活：单作用（弹簧复位，断气安全）/ 双作用（保位）可选。

进口气动活塞式调节阀工作原理

压缩空气经气源处理组件过滤减压后，进入气动活塞气缸上下气室，推动活塞上下直线运动；带动阀杆、阀芯做升降位移，改变阀芯与套筒 / 阀座之间的流通截面积，从而改变介质流量大小。

          配套阀门定位器接收 DCS 4-20mA 调节电信号，自动匹配气缸进气量，精准控制阀门开度，实现对工艺介质压力、温度、流量、液位的自动连续调节；断气时依靠弹簧复位或活塞自锁，实现故障安全位。

进口气动活塞式调节阀选型选用建议

1，先确认介质、温度、工作压力、前后压差，高压差优先选活塞式（推力比薄膜式大）。
2，按工艺流量计算 Kv 值，匹配 DN 通径，不盲目按管道口径选型。
3，高温蒸汽、高压介质选锻造阀体 + 司太立堆焊内件。
4，大压差、易气蚀工况，选用笼式套筒多级降压结构。
5，温度压力调节选等百分比特性；定量流量控制选直线特性。
6，易燃易爆现场选防爆定位器 + 防爆附件；有环保 VOCs 要求选波纹管密封。
7，根据工艺安全要求选定：气开、气关、断气保位模式。

气动执行器参数‌

 执行机构参数

进口气动活塞式调节阀应用领域

石油化工：反应釜、精馏塔、高温导热油、加氢装置高压回路调节；
电力热电：电厂蒸汽、给水、减温减压、循环水系统；
冶金行业：加热炉温度、煤气、高压除鳞水调节；
煤化工：煤浆、含颗粒介质、高压工艺管路；
燃气能源：天然气调压、LNG 低温工况调节；
精细化工、医药：腐蚀介质、高纯流体自动化调节。

进口气动活塞式调节阀安装方法

安装前核对阀门型号、压力、通径、材质，清理管道焊渣杂物，检查阀芯密封完好。
按阀体介质流向箭头安装，不可反装；宜装水平管道，阀杆垂直朝上。
法兰对中平行，螺栓对角均匀锁紧；焊接阀门做好降温保护，避免高温损坏内件密封。
气源管路连接干净无杂质，气源压力稳定在 0.4～0.6MPa；定位器接线规范，防爆区域按防爆标准施工接地。
安装后先通气做全行程启闭试验，无卡滞、无漏气；调试定位器 4-20mA 信号与开度对应关系。
管道试压时阀门置于半开状态，禁止全关承压；高温介质缓慢升温，防止热冲击损伤阀体及密封。
接入自控系统联动调试，确认调节精度、动作响应、故障安全位正常，方可投入使用。
