进口气动真空挡板阀

产品概述

德国莱克 LIK 进口气动真空挡板阀以洁净压缩空气为动力源，通过电磁换向阀控制气缸动作，驱动内部挡板升降，实现真空管路气流的导通 / 切断，适配压力区间1×10⁻⁵ Pa～1.2×10⁵ Pa，覆盖高真空、超高真空至微正压全工况。产品全系德国原装制造，严格遵循 ISO、CE、德国 DIN 及真空行业高洁净标准，从原材料冶炼、精密锻造、数控加工、洁净装配到氦质谱检漏，全程可追溯，确保在半导体、真空镀膜、真空热处理、科研高能物理、制药冻干等对泄漏率、洁净度、稳定性要求严苛的高端真空系统中长期稳定运行。
德国莱克 LIK 真空挡板阀主流结构分为角通式（GDQ‑J）与三通式（GDQ‑S），驱动形式为气动弹簧复位（常闭型 NC）或气动双作用（常开型 NO），可配位置反馈磁性开关、防爆电磁阀、手动应急操作机构，适配自动化真空生产线、无人值守真空设备及防爆危险区工况。

产品详情

进口气动真空挡板阀是高真空 / 超高真空系统核心自控阀门，以压缩空气为动力，通过电磁换向阀驱动挡板启闭，实现真空管路气流通断；主流为角通（GDQ‑J）/ 三通（GDQ‑S），分常闭 / 常开，适配10⁻⁵～10⁵ Pa真空区间，广泛用于半导体、镀膜、热处理、科研等高端真空场景。

产品特点Product features

超高密封：波纹管 / 氟胶双密封，漏率≤1.3×10⁻⁷ Pa・L/s，超高真空可达10⁻⁹ Pa·L/s。
快速启闭：气动驱动 **≤1 秒 **，失电 / 失气弹簧自动关闭（常闭型），保障系统安全。
洁净耐温：304/316L 不锈钢阀体，氟胶密封‑30℃～+150℃，可150℃烘烤除气。
模块化易维护：标准法兰（KF/CF），20 万次免维护，维修无需拆阀体。
智能可控：配磁性开关反馈位置，可选防爆电磁阀，适配自动化与危险工况。

结构设计特点Structural design features

1，阀体：一体锻造不锈钢，流导大、无死角，减少气体滞留与污染。
2，挡板密封组件：
波纹管轴封：金属波纹管焊接密封，零泄漏、耐烘烤、寿命长（超高真空首选）。
氟胶圈密封：结构简洁、成本低，适配中高真空、常温工况。

技术参数Technical Specifications

公称通径	DN16～DN200（KF/CF 法兰）
压力范围	1×10⁻⁵～1.2×10⁵ Pa
泄漏率	≤1.3×10⁻⁷ Pa・L/s（波纹管）；≤1.3×10⁻⁶ Pa・L/s（氟胶）
介质温度	氟胶：‑30℃～+150℃；丁腈胶：‑25℃～+80℃
气源压力	0.4～0.8 MPa（洁净干燥压缩空气）
电源	AC220V/50Hz（标准）；DC24V/12V 可选
启闭时间	≤1 s（气动）
阀体材质	304/316L 不锈钢；阀板 / 阀杆：不锈钢
密封材质	氟橡胶（FKM）、丁腈橡胶（NBR）、金属波纹管
安装位置	DN＜300 任意；DN≥300 垂直安装
备注	其它特殊密封材质或特殊温度亦可根据客户要求设计选型。

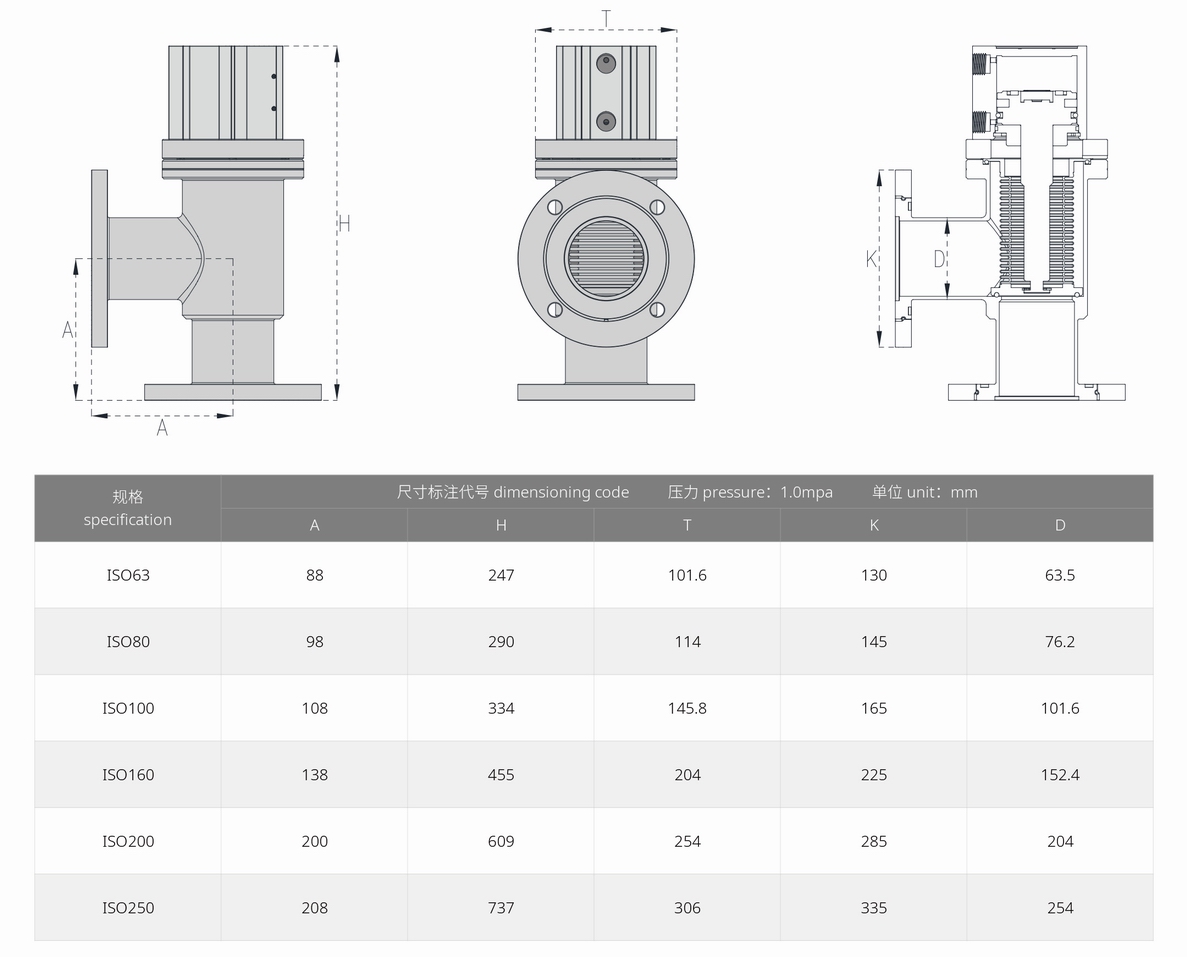

外形尺寸Overall Dimension

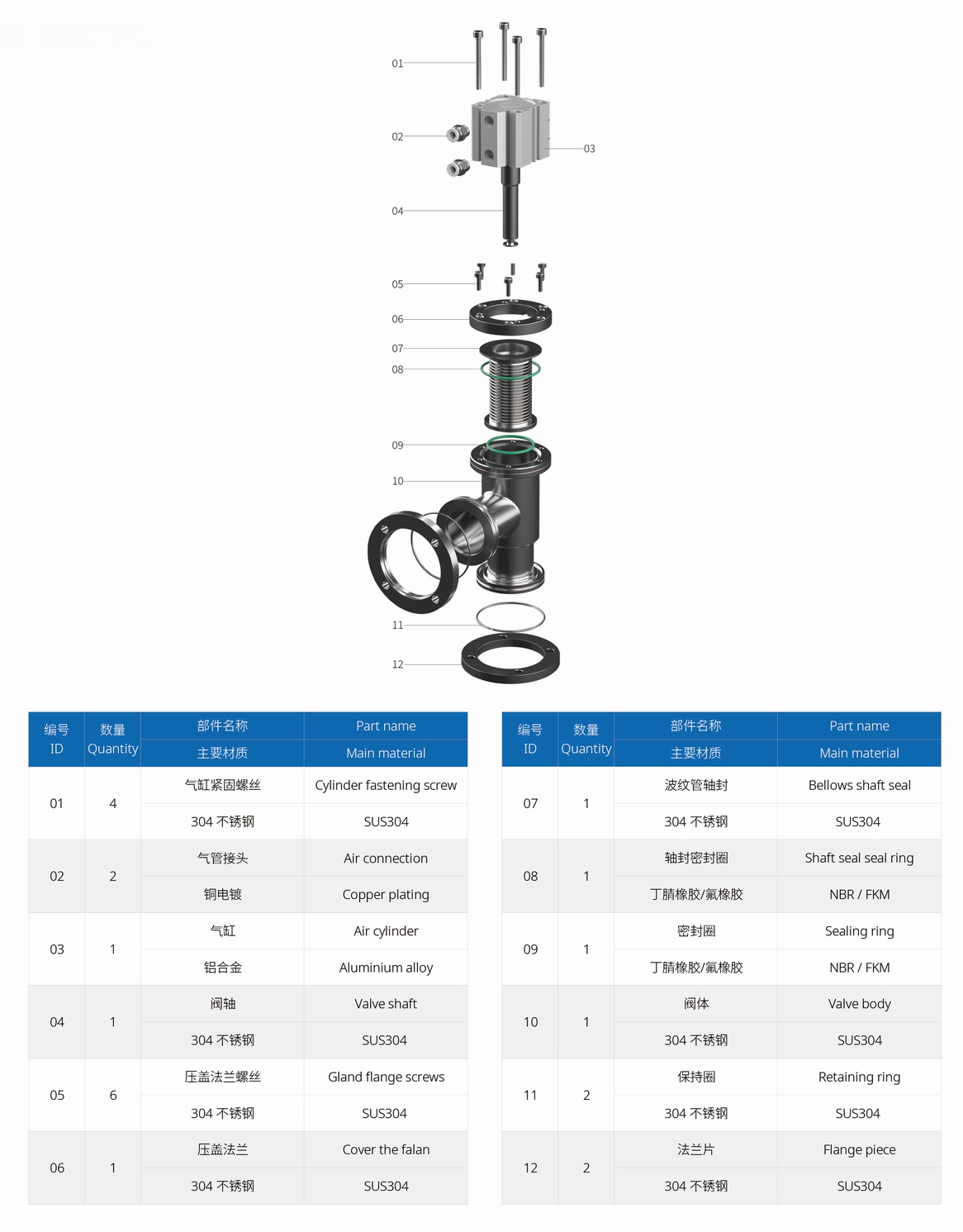

主要零部件材质Material of main parts
