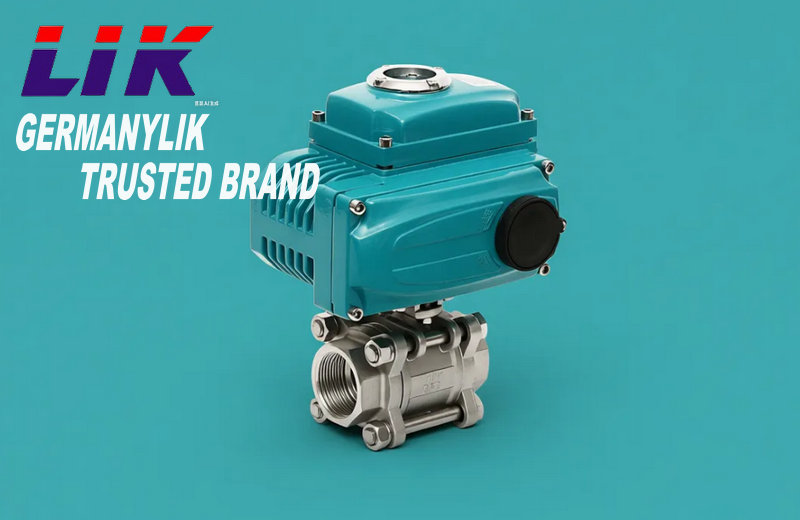

进口电动三片式内螺纹球阀是集三片式分体阀体、内螺纹管道连接结构、原装进口电动执行器于一体的截断式自控阀门，属于旋转类开关阀门。阀体采用三段式可拆卸分体结构，两端阀体 + 中间球体阀仓通过卡箍 / 螺栓紧固组合，进出口端标准内螺纹适配镀锌钢管、不锈钢丝扣管道，配套进口电动执行机构实现远程开关、就地手动、信号反馈、防爆调节等自动化控制。
产品特点Product Features
1、三片式分体锻造阀体，三段独立阀体由高强度螺栓锁紧，拆卸无需切割管道，维修、更换密封件成本极低；
2、全通径通孔设计，流道无缩径，介质流通阻力极小，流量系数高，不易积渣、堵塞；
3、两端标准内螺纹接口，可选 G 管螺纹、NPT 美制锥螺纹、RC 锥管内螺纹，适配全球通用丝扣管路；
4、阀体整体锻造成型，无砂眼气孔，壁厚均匀，抗冲击、耐压性能优于铸造阀体
技术参数technical parameters
|
公称通径 |
DN8～DN100（1/4"～4"） |
|
连接螺纹 |
BSPP（G 管螺纹）、NPT 美制锥螺纹、BSPT 锥管螺纹 |
|
阀体材质 |
304 不锈钢、316L 不锈钢、WCB 碳钢（进口锻件） |
|
球体材质 |
304/316 不锈钢实心球，镜面抛光 |
|
阀座密封 |
标准 PTFE 四氟；高温选配 PPL、金属硬密封 |
|
公称压力 |
PN16、PN25、PN40；美标 150LB、300LB |
|
适用温度 |
PTFE 密封 -20℃～120℃；PPL -20℃～200℃；金属硬密封最高 450℃ |
|
介质粘度 |
≤600mm²/s，洁净液体、气体、蒸汽 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
电动执行器参数Electric actuator parameters
|
供电电源 |
DC24V、AC220V、AC380V；防爆型 Exd II BT4 |
|
控制方式 |
开关型（开 / 关两位）、调节型（4-20mA/0-10V 模拟量） |
|
信号反馈 |
无源触点反馈、4-20mA 位置反馈 |
|
防护等级 |
IP65（标准），IP67 防水定制款 |
|
输出扭矩 |
5Nm～200Nm，匹配各口径球阀 |
|
手动装置 |
标配应急手动手轮，断电可手动操作 |
|
绝缘等级 |
F 级，内置过热、过载保护 |

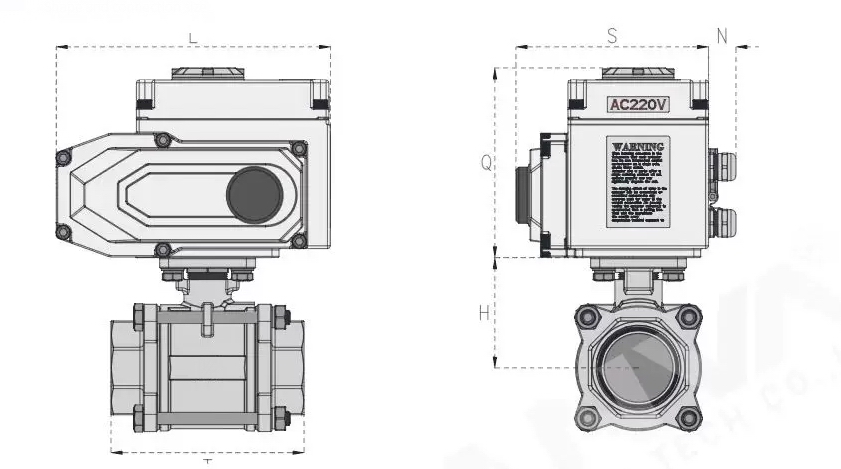

外形尺寸Overall Dimension
DN
in
d
L
H
15
1/2"
15
75
72
20
3/4"
20
80
82
25
1"
25
90
90
32
1-1/4"
32
110
95
40
1-1/2"
38
120
105
50
2"
50
140
113
65
2-1/2"
63.5
185
149
80
3"
76
205
159
100
4"
100
225
165
