阀体采用三段分体模块化锻钢结构，左、右丝扣接头与中间球仓靠高强度螺栓锁紧；无需拆卸管道螺纹，松开阀体连接螺栓即可取出球芯、阀座，维修极简。配套欧美原装电动执行器，分开关型、调节型、防爆型三类，支持 DC24V/AC220V/AC380V 供电，可对接 PLC、DCS 控制系统，实现远程通断、4-20mA 比例流量调节，自带手动应急操作机构，断电故障可就地手动启闭。
全系遵循 ASME B16.34、ISO5211 国际标准，阀体 304/316L 不锈钢锻压成型，镜面实心球芯搭配多材质弹性阀座，实现软密封 VI 级零泄漏，适配水、燃气、油品、冷媒、弱酸碱、低压蒸汽等介质，广泛用于暖通、水处理、化工、油气、制药小型自控管线，替代传统二片式球阀，解决维修难、承压低、拆装损耗大痛点。

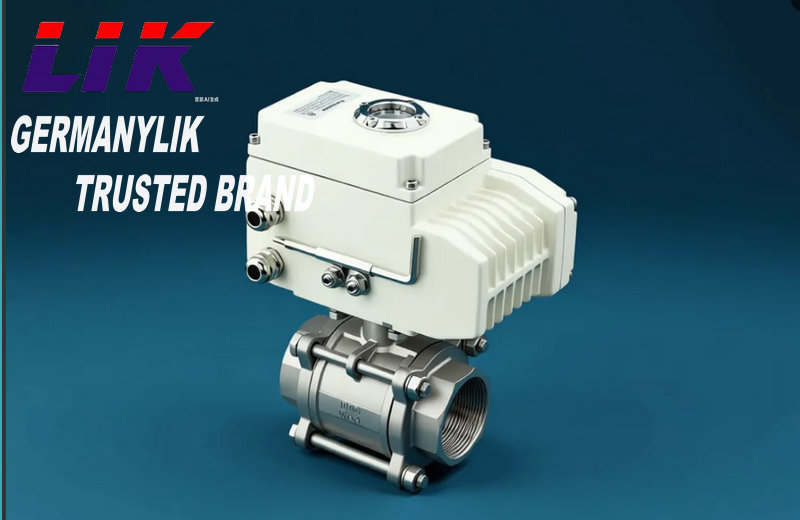

进口电动三片式丝扣球阀是集三片式分体阀体结构、内螺纹丝扣连接、电动执行机构驱动于一体的管道通断控制阀门，原装进口核心阀体、密封件与电动执行单元，融合欧美流体控制工艺标准。阀体采用三段式分体锻造结构，中段球体阀芯组件可独立拆卸，无需整阀从管道拆除即可完成维修更换；两端采用 NPT、BSPP、G、RC 标准内丝螺纹连接，适配小型管径给排水、油气、化工流体管路；配套进口开关型 / 调节型电动执行器，接收 DC24V、AC220V 控制信号，实现远程自动开关、比例流量调节，是小口径高压、洁净介质管路自动化截断的主流控制阀门。
产品特点Product Features
1、三片式分体结构：左阀体、中阀体、右阀体三段螺栓紧固，松开两端螺栓即可取出内件，管道无需切割、拆卸，检修成本低。
2、丝扣内螺纹标准：NPT 美标螺纹、G 英制管螺纹、RC 锥管螺纹多规格可选，适配全球通用丝扣管路，安装无需焊接。
3、全通径流通设计：球体通孔与管道内径一致，流阻系数极低，无介质淤积，不易结垢堵塞。
工作原理working principle
三片式丝扣球阀依靠电动执行器带动阀杆、球芯做 90° 旋转运动：
全开状态：球芯通孔与管道管路同轴对齐，介质无阻碍双向流通；
全关状态：球芯实心隔断部位正对管路通道，完全切断介质流动，依靠阀座贴合实现密封截流。
技术参数technical parameters
|
公称通径 |
DN8～DN100（1/4"～4"） |
|
连接方式 |
内螺纹丝扣 NPT、BSPP、BSPT |
|
公称压力 |
PN16、PN25、PN40 |
|
阀体材质 |
304 不锈钢、316L 不锈钢 |
|
阀球材质 |
304/316 不锈钢实心球 |
|
阀座密封 |
PTFE 四氟（-20~180℃） |
|
泄漏等级 |
软密封：VI 级（零泄漏） |
|
阀体制造标准 |
ASME B16.34、ISO 7121、GB/T 12224 |
|
适用介质 |
清水、蒸汽、压缩空气、燃气、油品、弱酸弱碱、食品料液 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

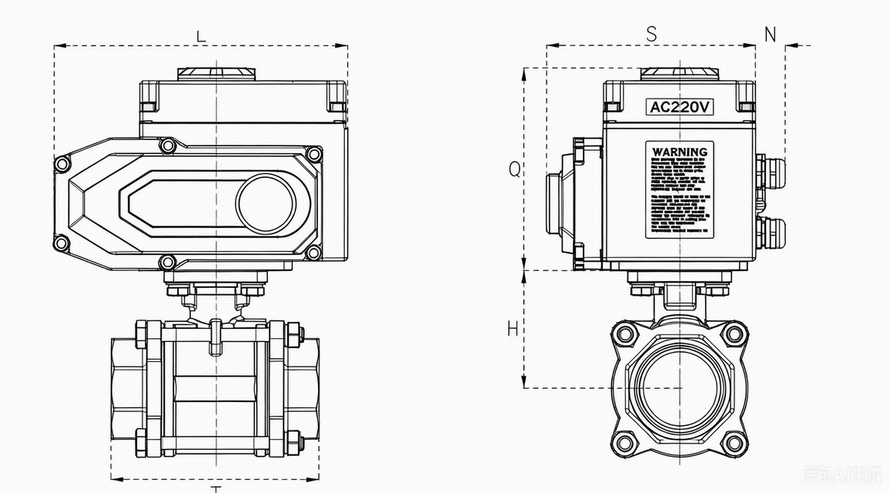

外形尺寸Overall Dimension
|
DN |
in |
d |
L |
H |
|
15 |
1/2" |
15 |
75 |
72 |
|
20 |
3/4" |
20 |
80 |
82 |
|
25 |
1" |
25 |
90 |
90 |
|
32 |
1-1/4" |
32 |
110 |
95 |
|
40 |
1-1/2" |
38 |
120 |
105 |
|
50 |
2" |
50 |
140 |
113 |
|
65 |
2-1/2" |
63.5 |
185 |
149 |
|
80 |
3" |
76 |
205 |
159 |
|
100 |
4" |
100 |
225 |
165 |
