进口气动三通卡箍球阀是集气动执行机构与三通卡箍式球阀阀体一体化的流体换向、分流、合流自控阀门，采用国际标准卫生级卡箍快装连接结构，阀体核心材质采用进口 316L 不锈钢锻造成型，搭配原装进口单 / 双作用气动执行器，分为 L 型（直角换向）、T 型（三通分流合流）两种流道结构。
产品特点Product Features
1、标准 ISO 卫生卡盘连接，松开卡箍即可拆下阀体，检修、灭菌、更换密封无需切割管道，大幅缩短产线停机时间；
2、三端口端面平整无螺纹凹槽，全包密封座无积料死角，清洗液可完全冲刷密封接触面，杜绝物料残留滋生细菌；
3、卡盘规格全球通用，可直接替换同规格进口 / 国产卫生阀门，管路改造兼容性强。
技术参数technical parameters
|
公称通径 |
DN8–DN50（1/4″–2.5″） |
|
阀体材质 |
304 不锈钢、316L 不锈钢（制药高纯工况可选 316Ti） |
|
内壁抛光 |
卫生镜面抛光 Ra≤0.4~0.8μm |
|
连接方式 |
卫生级卡箍（标准 DIN、3A 卡盘尺寸 |
|
流道类型 |
L 型三通、T 型三通 |
|
结构通径 |
全通径 |
|
工作压力 |
PN16（常规），最高耐压 1.6MPa；真空工况支持 - 0.09MPa 负压 |
|
介质温度 |
-20℃ ~ +150℃（PTFE 阀座）；短时 180℃蒸汽 SIP 灭菌 |
|
环境温度 |
-10℃ ~ +60℃（防爆型 - 20℃~+70℃） |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
执行器参数Actuator parameters
|
执行器类型 |
双作用气动、单作用弹簧复位（常开 / 常闭） |
|
壳体材质 |
硬质阳极氧化铝合金 |
|
气源介质 |
洁净干燥压缩空气 |
|
气源压力 |
0.4~0.7MPa |
|
开关时间 |
DN15~DN50 0.2~0.5 秒 |
|
防护等级 |
IP65 标准，防爆款 IP67 |
|
气源接口 |
G1/4 标准螺纹 |

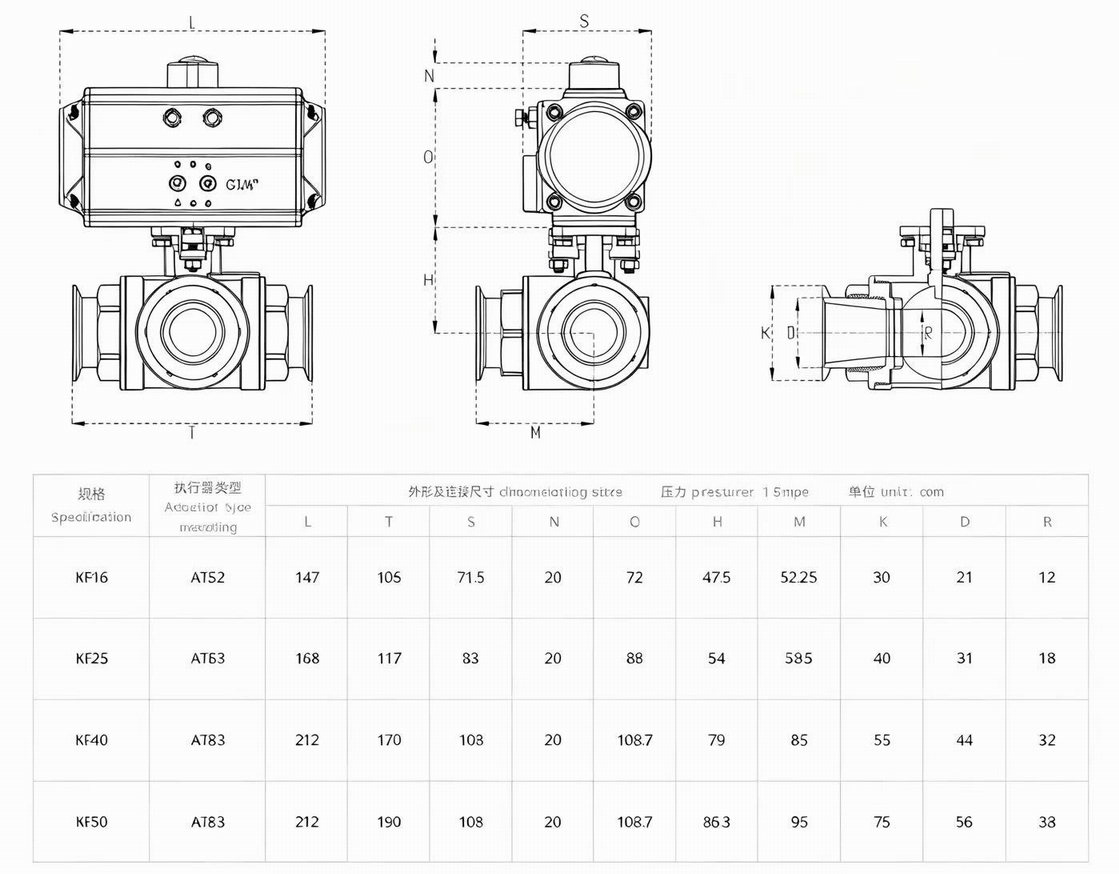

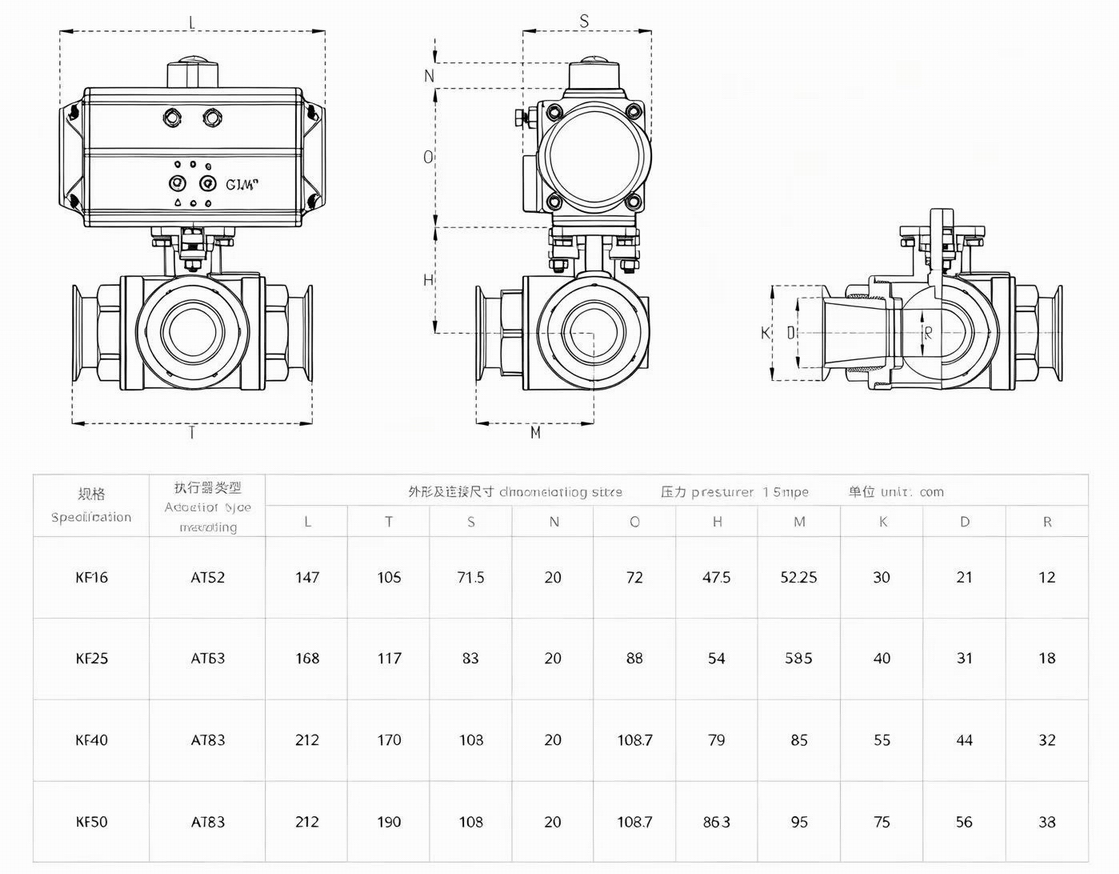

外形尺寸Overall Dimension

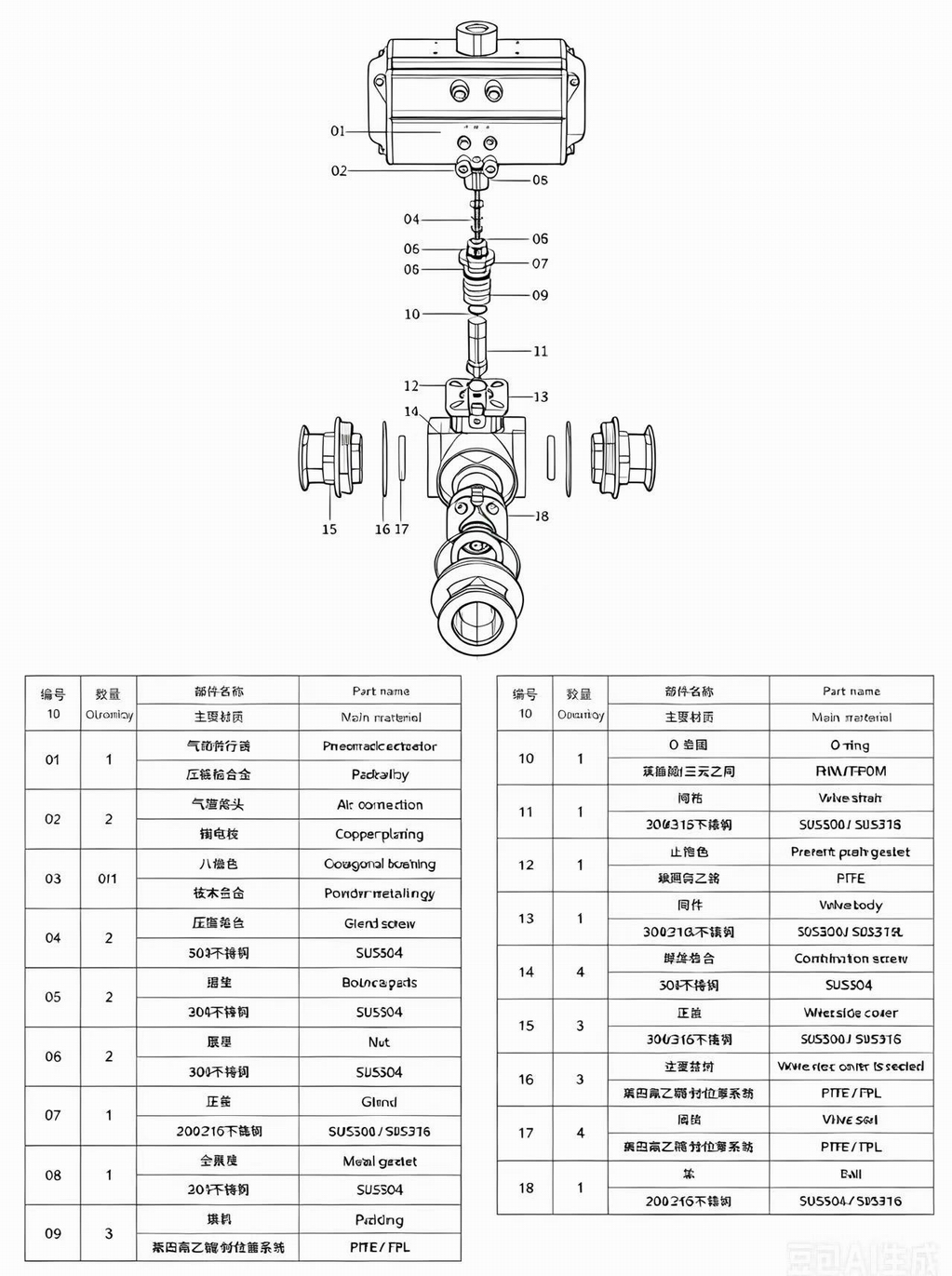

主要部件材料Main component materials
