整套阀门依靠 0.4~0.6MPa 洁净干燥压缩空气驱动执行器内部齿轮齿条结构，输出 90° 旋转扭矩带动内部实心不锈钢球体转动，依靠球体内部 L/T 型贯通流道改变三路介质流通路径，实现管路换向、分流、合流、切断、流量比例调节五大核心流体控制功能。单台三通球阀可同时管控三路管道介质，大幅简化复杂配料、多罐切换、清洗旁路管路系统，减少管道接头数量，从源头降低微生物滞留、介质外漏风险，完全满足 GMP 无菌生产、3A 乳品卫生、FDA 食品原料输送严苛工艺要求。
进口气动不锈钢快装三通球阀，由气动执行机构与卫生级三通球阀阀体一体化组装而成，阀体采用304/316L不锈钢锻造加工，通径端口标配卡箍快装接口，无需法兰、螺纹焊接，依靠卡盘卡箍快速对接卫生级管道。阀体分为L型、T型两种流道结构，依托气源驱动气动执行器，实现管路介质分流、合流、换向自动化控制，支持开关切断与比例调节两种控制模式。
产品特点Product Features
1. 快装卡箍式结构，拆装高效
两端标准卡盘快装接口，搭配卫生卡箍、硅胶垫圈即可快速对接管道，无需焊接、丝扣缠绕，检修、更换阀体仅需拆卸卡箍，大幅降低管路停机维护时长，适配频繁拆装清洗的洁净生产线。
2. 三通双通道换向，L/T型可选
L型流道实现两路介质90°切换通断，适合管路切换输送；T型流道可完成三路介质合流、分流，一套阀门替代两台单通球阀，简化管路布局，降低设备采购与安装成本。
3. 全不锈钢洁净工艺，卫生达标
阀体、球体、阀杆全部采用304/316L不锈钢，内腔Ra≤0.8μm镜面电解抛光，无凹槽、无滞留死角，不易滋生细菌、介质残留，符合FDA、3-A、EHEDG国际卫生认证，适配无菌制药、食品饮料生产。
技术参数technical parameters
|
公称通径 |
DN8–DN50（1/4″–2.5″） |
|
阀体材质 |
304 不锈钢、316L 不锈钢（制药高纯工况可选 316Ti） |
|
内壁抛光 |
卫生镜面抛光 Ra≤0.4~0.8μm |
|
连接方式 |
卫生级卡箍（标准 DIN、3A 卡盘尺寸 |
|
流道类型 |
L 型三通、T 型三通 |
|
结构通径 |
全通径 |
|
工作压力 |
PN16（常规），最高耐压 1.6MPa；真空工况支持 - 0.09MPa 负压 |
|
介质温度 |
-20℃ ~ +150℃（PTFE 阀座）；短时 180℃蒸汽 SIP 灭菌 |
|
环境温度 |
-10℃ ~ +60℃（防爆型 - 20℃~+70℃） |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

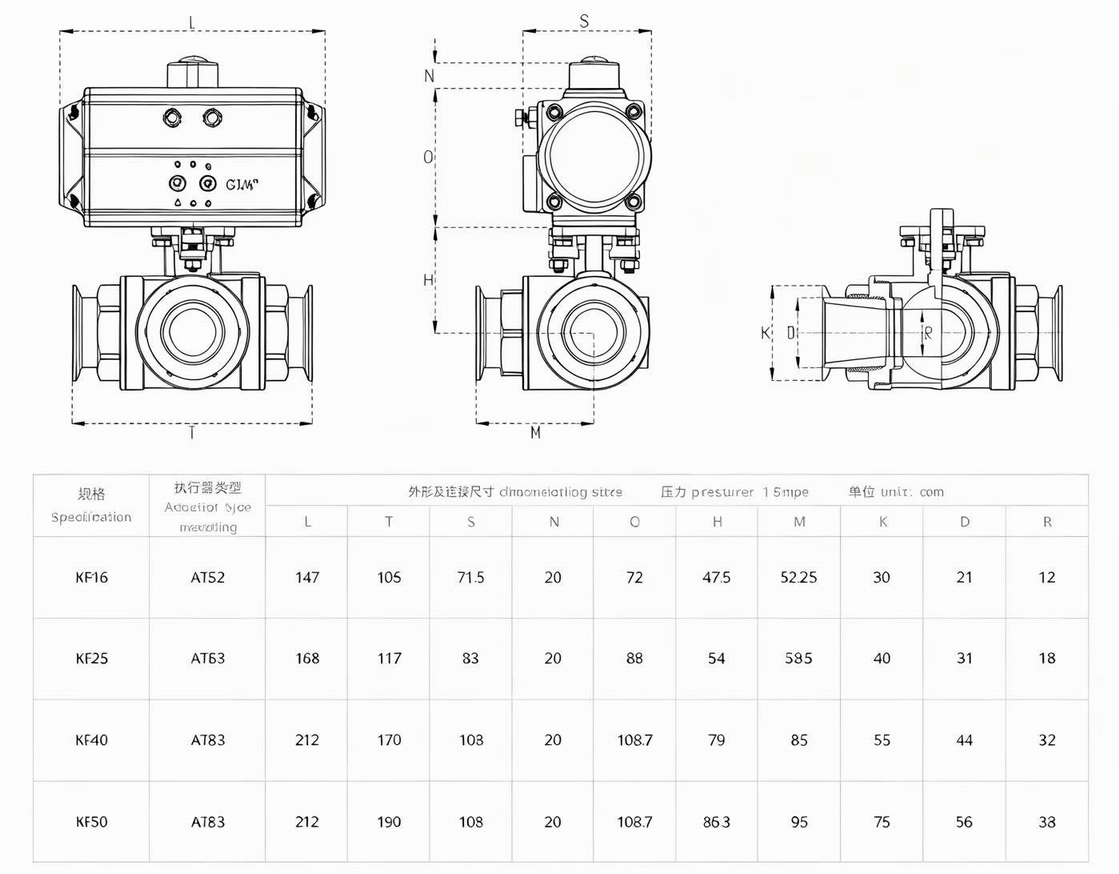

外形尺寸Overall Dimension

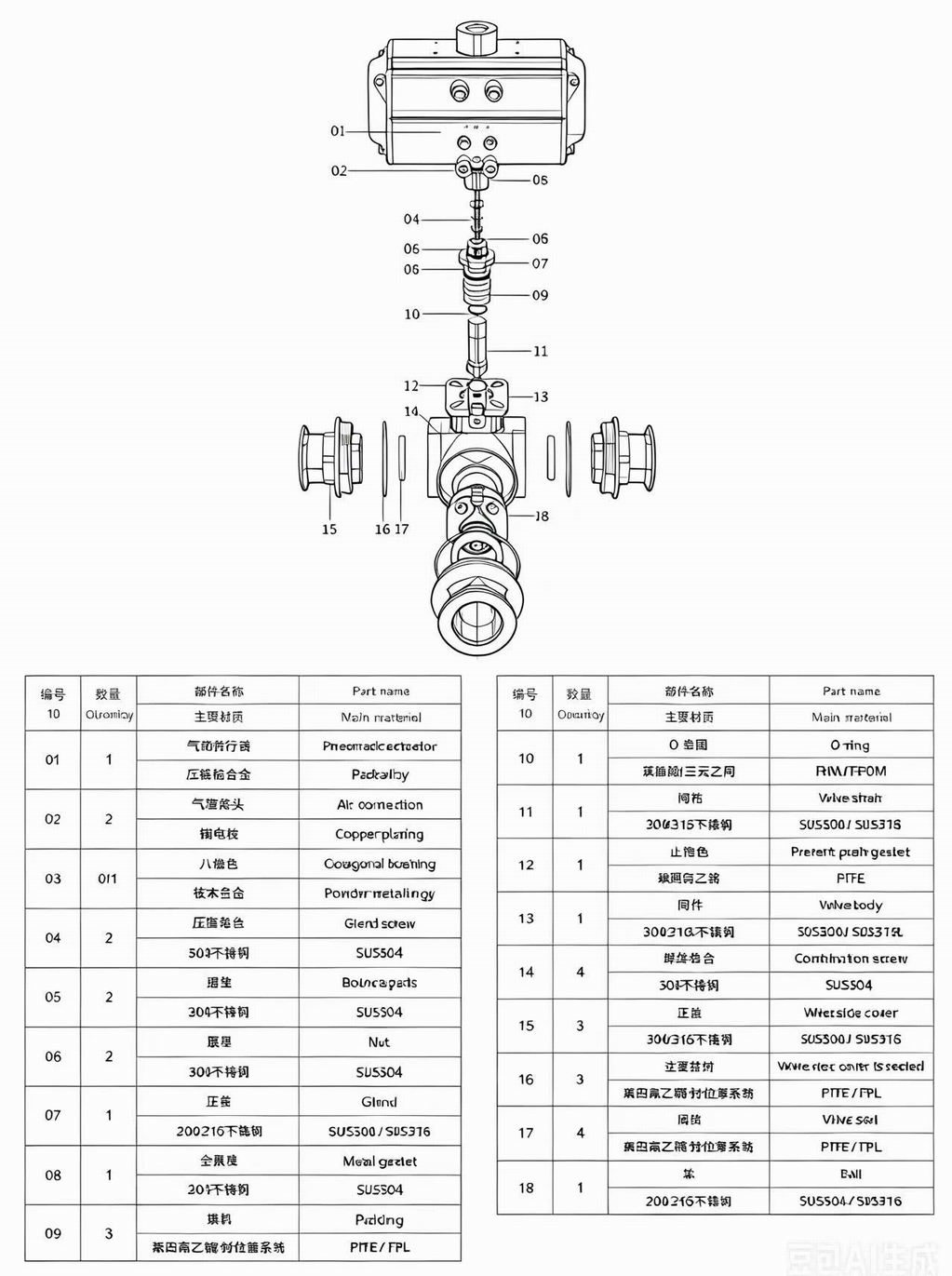

主要部件材料Main component materials
