一片式阀体核心标志性特征为单一不锈钢棒料整体热锻一体成型，无两段、三段阀体拼接结构，仅在阀体尾部设置一处螺纹压紧塞头，用于内置球体、阀座装配固定，装配完成后塞头搭配 PTFE 垫片双重密封，无任何外露渗漏缝隙；主流连接方式为标准内螺纹丝扣，覆盖 NPT 美标、BSPT 英制锥螺纹、BSPP 英制平行螺纹三大国际通用螺纹规格，也可按需定制外丝、双卡套、小型承插焊接口，适配欧美进口设备、国产成套机组、实验室精密仪器管路对接需求。
进口气动一片式球阀是采用一体式整体锻压阀体结构，配套原装进口气动执行器驱动的切断类自控阀门，源自欧美流体控制工艺标准，是管道快速通断专用阀件。阀体采用单段一体式锻造成型，无两片 / 三片式拼接中法兰，整体刚性强、泄漏风险极低；搭配进口单 / 双作用气动执行机构，接收气源信号实现 90° 开关动作，全程启闭仅 0.5~3 秒，适配水、油品、气体、弱酸弱碱等多种介质管路。
产品特点Product Features
1、一体式单片锻钢阀体：整体一次锻造成型，无中间密封垫片，消除中法兰渗漏隐患，耐压、抗震动性能远优于二片、三片式球阀；
2、小巧紧凑型设计：同等通径下外形尺寸缩短 30%，节省安装空间，适配设备内置、狭小机柜、仪表支管等紧凑工况；
3、全通径流道：球体通孔与管道内径一致，流阻极小，介质输送无滞留，不易积垢、堵塞，适合含微量杂质介质；
4、可拆卸阀杆防飞出结构：阀杆底部设置止推垫片 + 上装式防脱卡簧，管道压力骤升不会出现阀杆冲脱泄漏，进口安全标准。
技术参数technical parameters
|
公称通径 |
DN8–DN50（1/4″–2.5″） |
|
连接方式 |
内螺纹 NPT/BSP、卡套、快插、外螺纹 |
|
公称压力 |
PN16、PN25、PN40；美标 150LB、300LB |
|
阀体材质 |
不锈钢 304、316L、黄铜、蒙乃尔合金 |
|
球体材质 |
304/316 不锈钢，镜面抛光处理 |
|
阀座密封 |
软密封 PTFE (-20~180℃)、PEEK (-20~260℃)；硬密封司太立合金 (-20~450℃) |
|
阀体温度范围 |
软密封 - 20℃~180℃；硬密封 - 29℃~450℃ |
|
泄漏等级 |
软密封 VI 级零泄漏；硬密封 IV 级 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
执行器参数Actuator parameters
|
执行器类型 |
双作用气动、单作用弹簧复位（常开 / 常闭） |
|
壳体材质 |
硬质阳极氧化铝合金 |
|
气源介质 |
洁净干燥压缩空气 |
|
气源压力 |
0.4~0.7MPa |
|
开关时间 |
DN15~DN50 0.2~0.5 秒 |
|
防护等级 |
IP65 标准，防爆款 IP67 |
|
气源接口 |
G1/4 标准螺纹 |

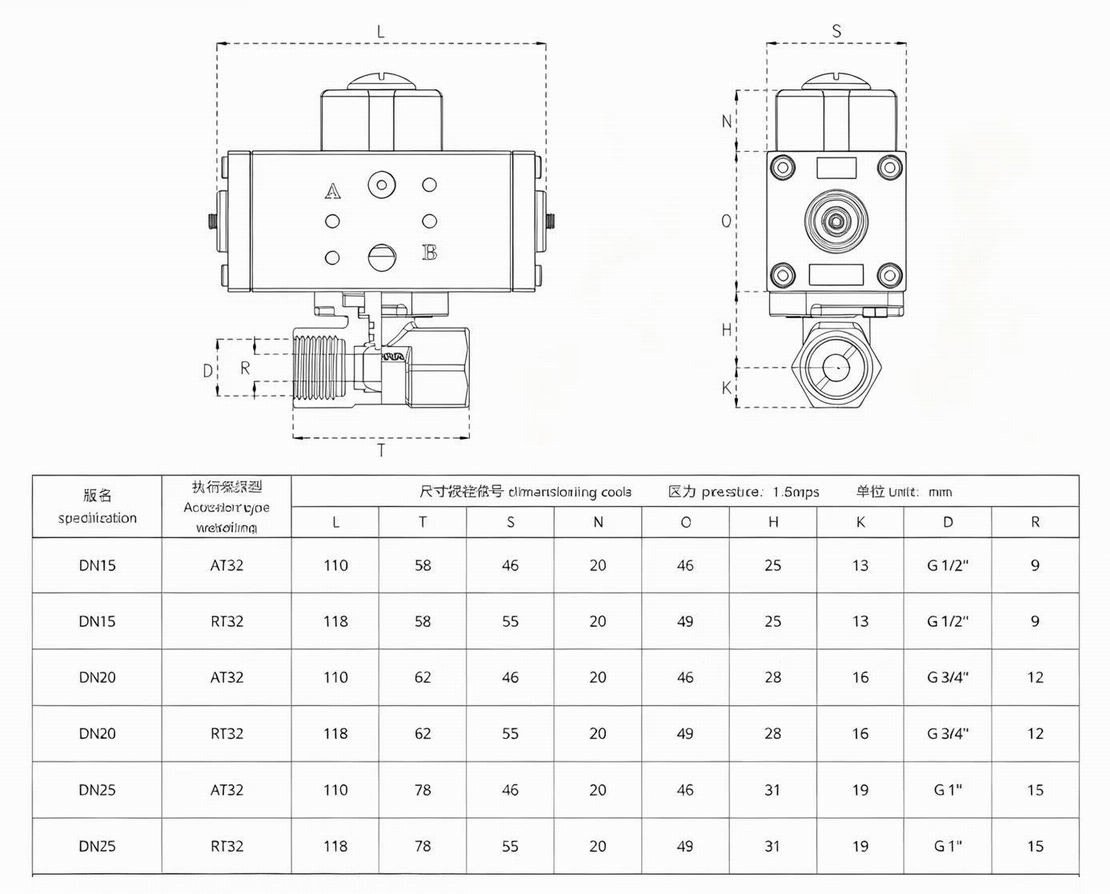

外形尺寸Overall Dimension

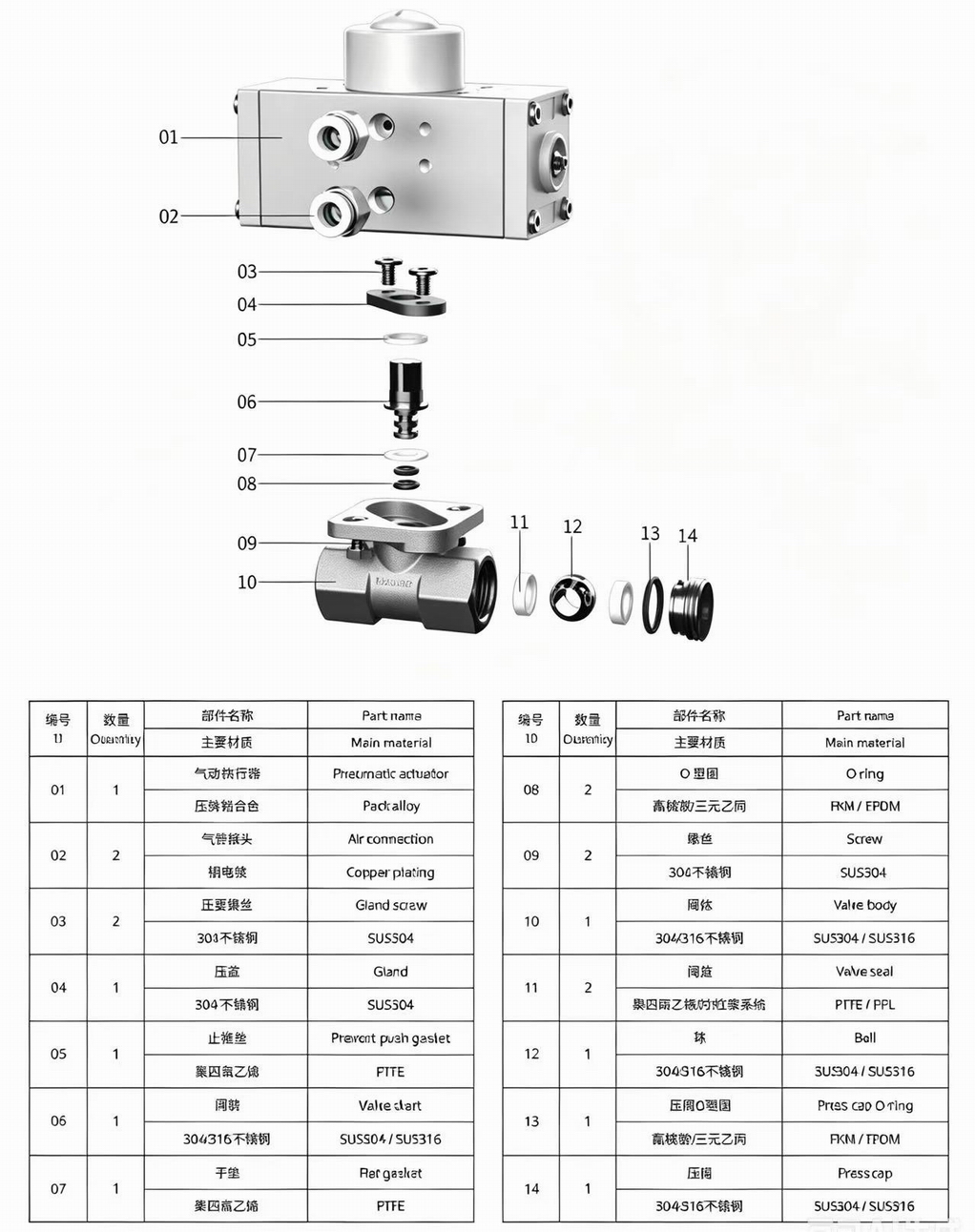

主要部件材料Main component materials
