本系列阀门区别于常规铸造碳钢球阀、普通短阀杆气动球阀，采用整体两次锻打成型高压阀体，消除铸造阀体气孔、砂眼、疏松等承压缺陷，阀体材质分级覆盖 A105 锻碳钢、F22/WC6 铬钼耐热钢、F91/WC9 铬钼钒超高温合金钢、F304/F316L 高压不锈钢四大材质体系，介质耐受温度区间覆盖 - 40℃低温至 595℃超高温；公称压力覆盖 PN16～PN420、美标 Class150～Class2500，可适配最高 100MPa 定制超高压管线；标配浮动预紧式金属硬密封副，球体表面等离子喷涂 Stellite6 司太立硬质合金，阀座内置耐高温碟形补偿弹簧，自动抵消高温工况下阀体、球体、阀座热膨胀间隙，长期运行内漏等级稳定达到 API VI 金属硬密封最高标准。
进口气动高温高压球阀是以国外原装阀体、气动执行机构为核心，适配高温、高压严苛工况的切断类自控阀门，主体采用耐高温特种合金、耐压锻造阀体一体化成型，搭配单 / 双作用进口气动执行器，配套定位器、电磁阀、限位开关等附件，实现远程气动开关 / 调节介质流通。
产品具备耐高温、耐高压、抗冲刷、密封稳定、开关快速、防爆安全等优势，区别于普通常温低压球阀，可长期承受高温导热油、蒸汽、高温油气、高压化工介质，广泛替代闸阀、截止阀，用于管路快速切断、流量调节，是石油化工、火电、煤化工、核电、新能源行业核心自控阀件。
产品特点Product Features
1、耐高温高压适配性强：阀体采用 F304、F316、F347、A105、WC6、WC9 高温锻钢材质，阀座选用硬质合金、金属硬密封、石墨复合密封，耐温最高可达 700℃，耐压覆盖 Class150~Class2500、PN16~PN420，适配超高压高温管道。
2、气动驱动，响应迅速：原装单 / 双作用气动执行器，铝合金 / 不锈钢壳体，摩擦阻力小，开关时间 0.5~3 秒，气源压力 0.4~0.7MPa，支持防爆等级 Exd IIC T6，适配防爆厂区。
3、金属硬密封零泄漏：球体整体硬化喷涂（Stellite 司太立合金），阀座研磨配对，高温下密封面不易软化变形，高温高压工况可达 VI 级泄漏标准，杜绝介质渗漏。
4、抗冲刷、耐腐蚀：一体式锻造阀体无砂眼气孔，流道直通阻力小，适合含颗粒、高温腐蚀介质；可定制堆焊防腐层，耐酸碱、高温蒸汽氧化。
技术参数technical parameters
|
公称通径 |
DN15～DN200（NPS1/2″～8″） |
|
阀体材质 |
WCB 碳钢、WC6/WC9 铬钼耐热钢、A105 锻钢、CF8M (316L)、F22 高压锻钢 |
|
球体基材 |
2Cr13/316 不锈钢，表面 Stellite6 堆焊 |
|
阀座基材 |
316L，司太立硬质合金堆焊 |
|
阀杆 |
硬化 2Cr13 不锈钢 |
|
高温填料 |
柔性石墨复合填料 |
|
法兰垫片 |
金属缠绕垫、RTJ 金属环形垫 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

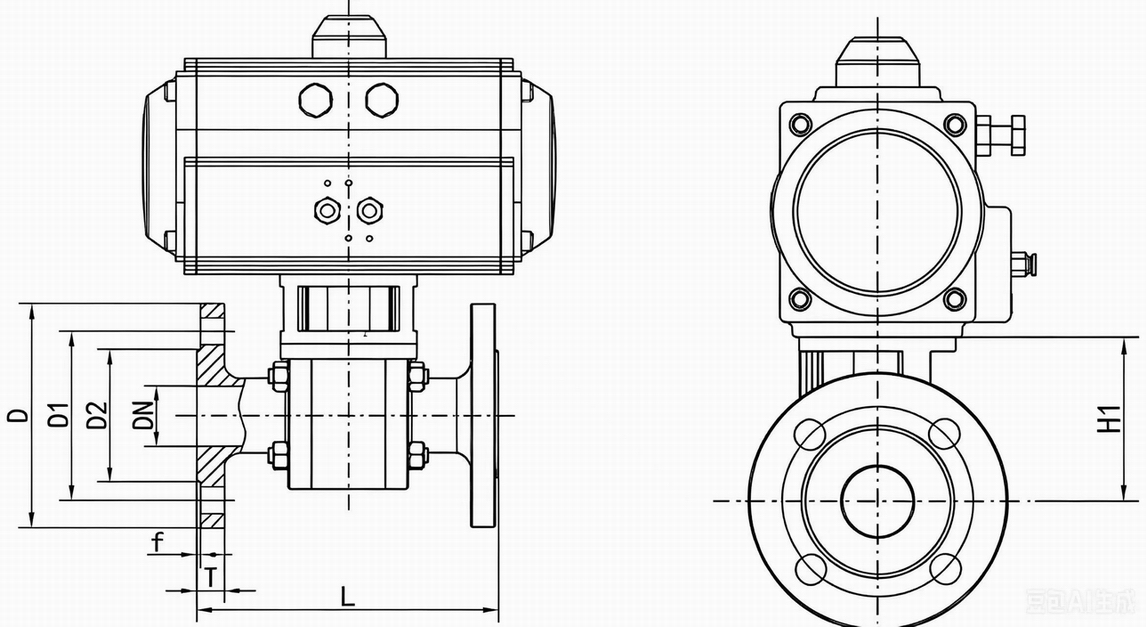

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
