进口气动高压蒸汽球阀是专为高温、高压饱和蒸汽 / 过热蒸汽工况研发的截断式自控阀门，配套原装进口气动执行机构，阀体、密封件全部采用耐高温蒸汽专用进口材质，可快速实现管道蒸汽通断、远程开关控制，适配工业高压蒸汽管网、热力发电、化工换热、印染蒸煮、食品灭菌等严苛蒸汽工况。
产品采用浮动球 / 固定球结构，区分中高压、超高压规格，耐受饱和蒸汽、过热蒸汽高温介质，解决普通球阀高温密封泄漏、阀座热膨胀卡死、气动执行器高温失效等行业痛点；整体原装核心组件（执行器、阀球、阀座密封）进口，整机国内组装 / 全进口整机两种供货形式，具备响应快、零外漏、长免维护周期优势，是高温高压蒸汽系统主流自控切断阀。
产品特点Product Features
1耐高温高压适配蒸汽专用密封：采用进口柔性石墨 + 特种金属硬密封组合阀座，可承受饱和蒸汽、450℃以内过热蒸汽，高压工况下无介质内漏，高温热胀后密封补偿不卡涩。
2气动驱动，开关极速稳定：配套德国 / 意大利原装双作用 / 单作用气动执行器，弹簧复位失气自动关断，气源 0.4~0.7MPa 即可驱动，开关时间 0.5~3s，支持电磁阀、限位开关远程信号反馈。
3抗蒸汽冲蚀、抗热变形阀体结构：阀体采用 WCB、WC6、F304、F316、A105 进口锻钢材质，厚壁锻打一体成型，高压蒸汽冲刷不腐蚀，高温工况阀体变形量极小，法兰 / 焊接连接无渗漏。
4阀杆双重防泄漏高温填料：多层柔性石墨填料 + 防尘密封组合，配套高温止推垫片，杜绝蒸汽沿阀杆外溢，长期高温使用无需频繁紧固填料压盖。
技术参数technical parameters
|
公称通径 |
DN15～DN100（NPS1/2″～4″） |
|
阀体材质 |
WCB 碳钢、WC6/WC9 铬钼耐热钢、A105 锻钢、CF8M (316L)、F22 高压锻钢 |
|
球体基材 |
2Cr13/316 不锈钢，表面 Stellite6 堆焊 |
|
阀座基材 |
316L，司太立硬质合金堆焊 |
|
阀杆 |
硬化 2Cr13 不锈钢 |
|
高温填料 |
柔性石墨复合填料 |
|
法兰垫片 |
金属缠绕垫、RTJ 金属环形垫 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

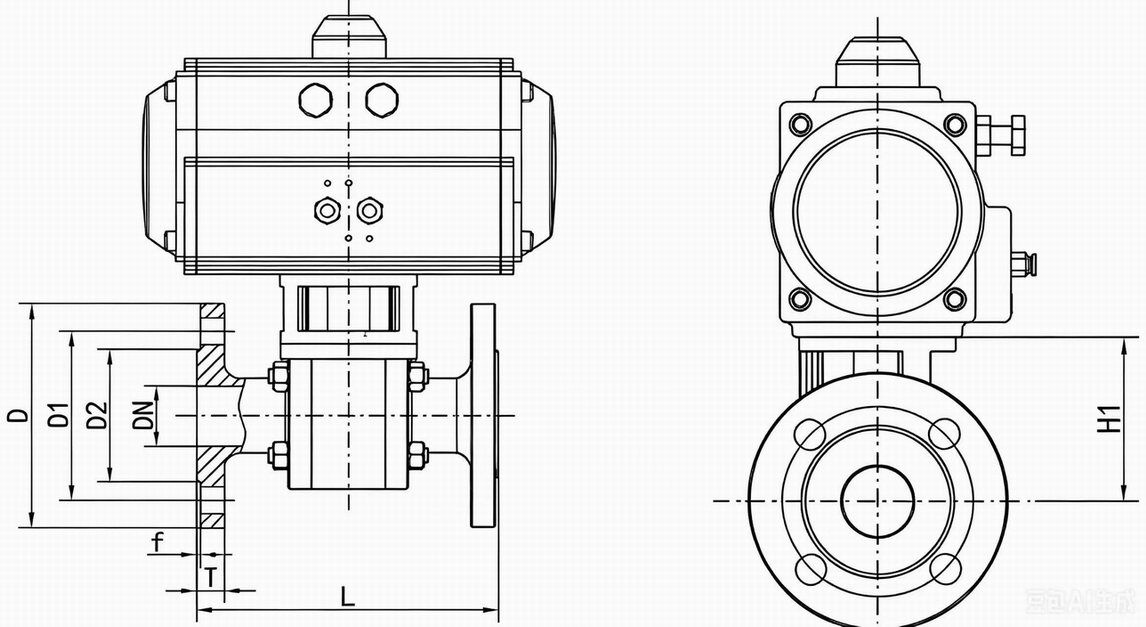

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
