进口气动切断球阀由气动执行机构 + 进口球阀阀体组合而成，是工业管道自动化快速切断开关阀，以气源为动力，配套电磁阀、限位开关、定位器、空气过滤减压阀等附件，实现远程 / 就地快速通断管路介质。
产品严格遵循 API、ANSI、ISO、DIN 国际标准，分软密封、硬密封两大密封结构，具备开关速度快、流阻小、密封性强、防爆可选等优势，广泛用于石油化工、燃气、热力、冶金、电力等工艺管路紧急切断、流程启停隔离，常作为安全切断阀、联锁阀使用。
产品特点Product Features
1流通能力大：直通式流道，阻力极小，压降低，介质输送效率高；
2开关迅速：标准气动执行器开关时间 0.5~3s，满足紧急切断联锁要求；
3阀体精度高：球芯、阀座精密研磨，阀体锻钢 / 不锈钢一体锻造，抗腐蚀抗高压；
4自动化配套齐全：可配单 / 双作用执行器、防爆电磁阀、回讯器、气动三联件；
5防爆可选：隔爆 Exd、本安 Exia 防爆等级，适用于易燃易爆危险区域
技术参数technical parameters
|
公称通径 |
DN15～DN600 |
|
公称压力 |
PN16、PN25、PN40、PN63、PN100；Class150~Class2500 |
|
阀体材质 |
WCB 碳钢、304/316/316L 不锈钢、哈氏合金 C276、蒙乃尔、钛合金、双相钢 2205 |
|
密封形式 |
软密封（PTFE/RPTFE/PPL/PEEK）、金属硬密封（Stellite 司太立合金堆焊） |
|
软密封 |
-40℃ ~ 200℃ |
|
金属硬密封 |
-196℃ ~ 550℃ |
|
连接方式 |
法兰 RF/RJ、对焊 BW、丝扣 NPT/BSP、卡箍快装、承插焊 |
|
执行标准 |
API 6D、ASME B16.34、DIN、GB/T、ISO |
|
|
|
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
执行器参数Actuator parameters
|
驱动气源 |
洁净干燥压缩空气 0.4~0.7MPa |
|
作用形式 |
双作用（通气开 / 通气关）、单作用弹簧复位（失气开 / 失气关） |
|
输出扭矩 |
50~50000N・m |
|
开关时间 |
0.2~5s（可加装快排阀提速） |
|
防护等级 |
IP65、IP67；防爆等级 Ex ia/Ex d IIC T4/T6 |
|
环境温度 |
-30℃ ~ +80℃ |
|
附件气源接口 |
G1/4、NPT1/4 |

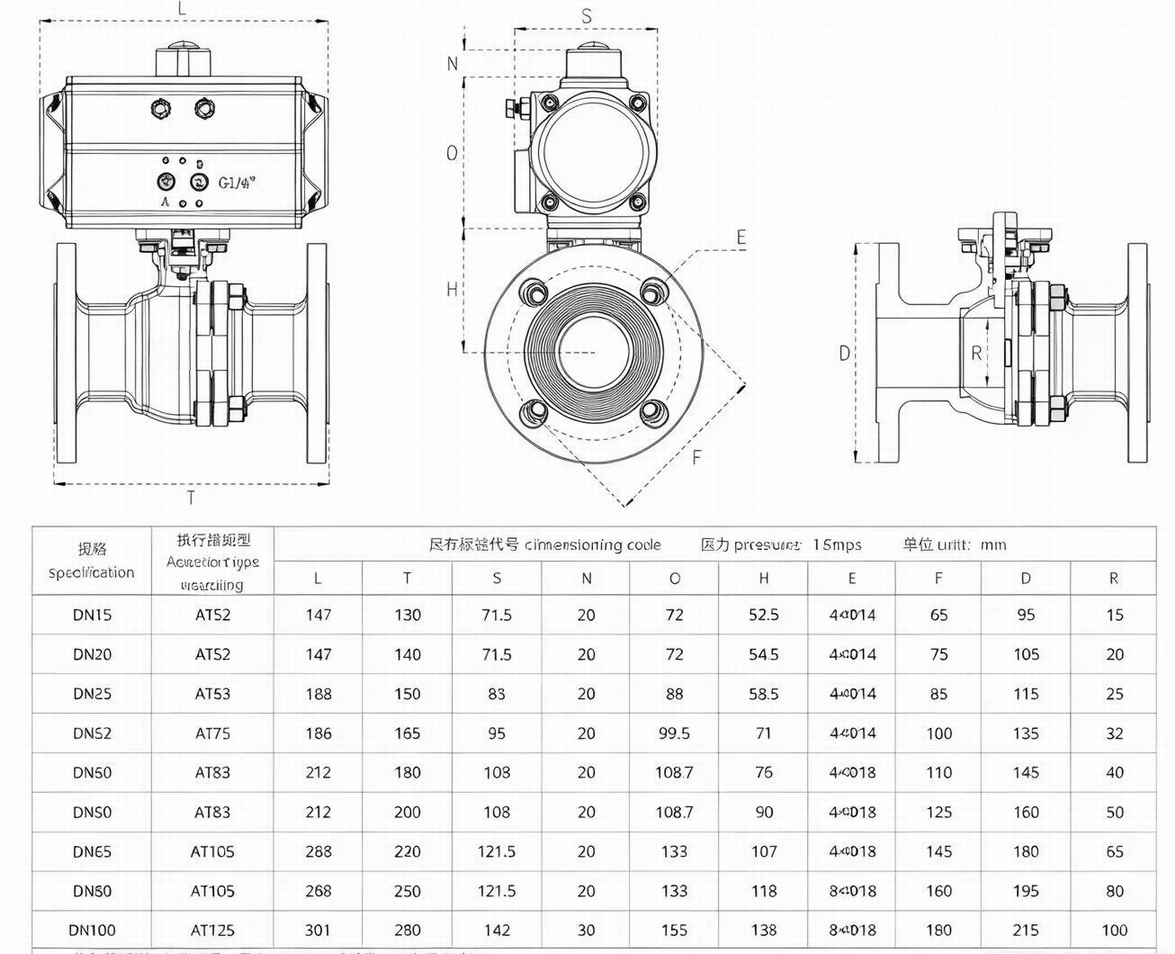

外形尺寸Overall Dimension

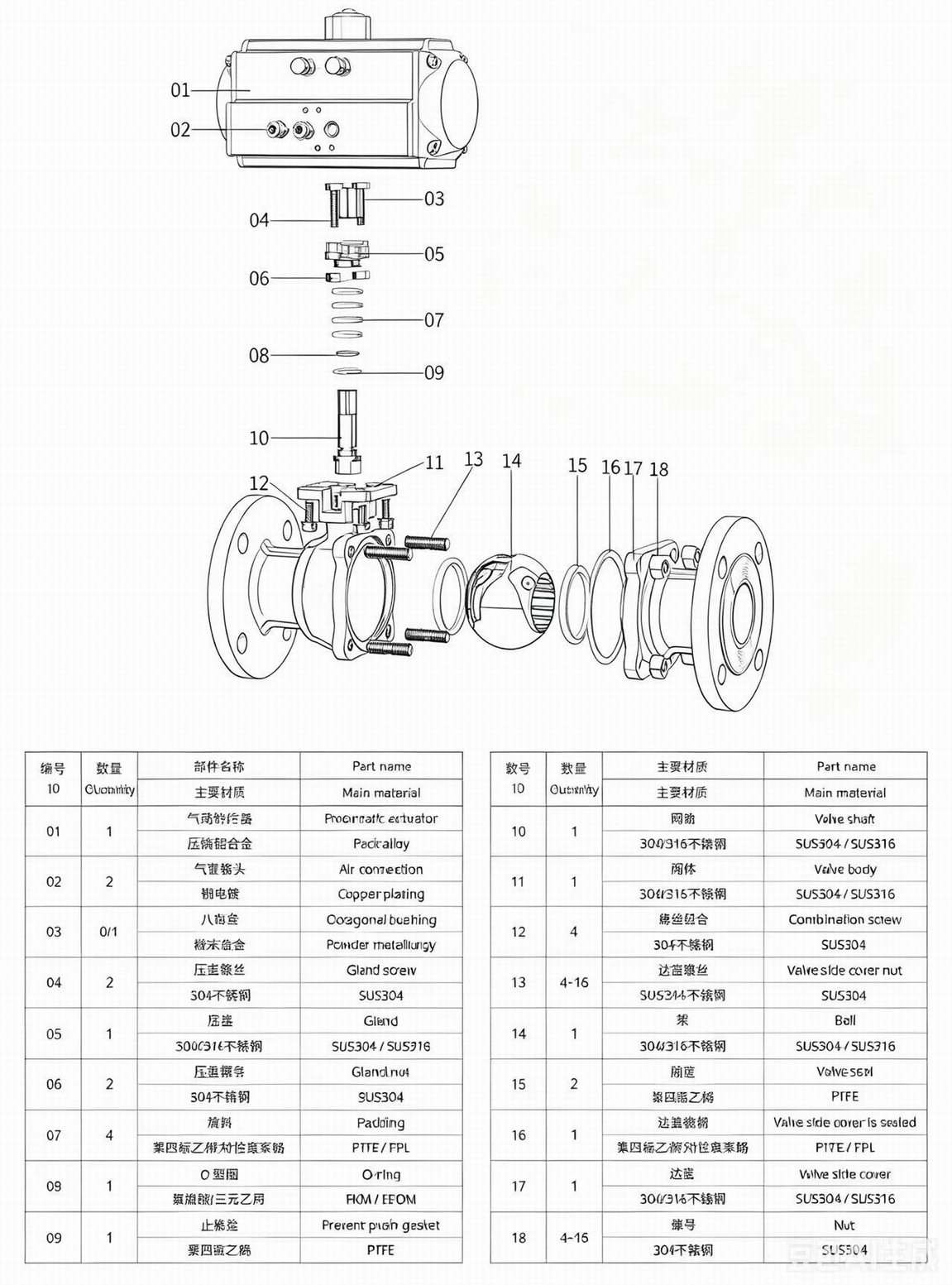

主要部件材料Main component materials
