LIK进口气动软硬密封球阀是以压缩空气为动力源，通过齿轮齿条式气动执行机构驱动球体做 90° 旋转运动，实现管路介质通断或比例调节的旋转式截断阀。产品分为两大密封体系：
进口气动软密封球阀是以国外原装阀体、执行机构为核心，配套气动驱动装置的截断类阀门，球体做 90° 旋转实现介质通断。分为软密封球阀、硬密封球阀两大系列，兼容水、油气、蒸汽、腐蚀化工介质；依靠气源驱动气缸带动阀杆、球体旋转，可搭配电磁阀、定位器、限位开关实现远程开关 / 调节控制。相比国产产品，在材质冶炼、精密研磨、密封工艺、执行机构稳定性、高低温耐压性能上具备优势，广泛用于严苛工况管线快速切断、流量调节。
产品特点Product Features
1、流通阻力极小，全通径流道，介质压力损失低；
2、启闭仅需 90° 旋转，开关迅速，操作扭矩小；
3、结构紧凑，体积轻，安装维护便捷；
4、气动驱动适配自动化系统，可远程 PLC 控制，支持防爆、无源反馈；
5、阀杆防飞出结构，多重填料密封，杜绝外漏；
6、防静电装置，导出球体与阀体静电，适用于易燃易爆介质；
7、阀座自动补偿结构，压力波动下持续保证密封性能
技术参数technical parameters
|
公称通径 |
DN15～DN600 |
|
公称压力 |
PN16、PN25、PN40、PN63、PN100；Class150~Class2500 |
|
阀体材质 |
WCB 碳钢、304/316/316L 不锈钢、哈氏合金 C276、蒙乃尔、钛合金、双相钢 2205 |
|
密封形式 |
软密封（PTFE/RPTFE/PPL/PEEK）、金属硬密封（Stellite 司太立合金堆焊） |
|
软密封 |
-40℃ ~ 200℃ |
|
金属硬密封 |
-196℃ ~ 550℃ |
|
连接方式 |
法兰 RF/RJ、对焊 BW、丝扣 NPT/BSP、卡箍快装、承插焊 |
|
执行标准 |
API 6D、ASME B16.34、DIN、GB/T、ISO |
|
|
|
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
执行器参数Actuator parameters
|
驱动气源 |
洁净干燥压缩空气 0.4~0.7MPa |
|
作用形式 |
双作用（通气开 / 通气关）、单作用弹簧复位（失气开 / 失气关） |
|
输出扭矩 |
50~50000N・m |
|
开关时间 |
0.2~5s（可加装快排阀提速） |
|
防护等级 |
IP65、IP67；防爆等级 Ex ia/Ex d IIC T4/T6 |
|
环境温度 |
-30℃ ~ +80℃ |
|
附件气源接口 |
G1/4、NPT1/4 |

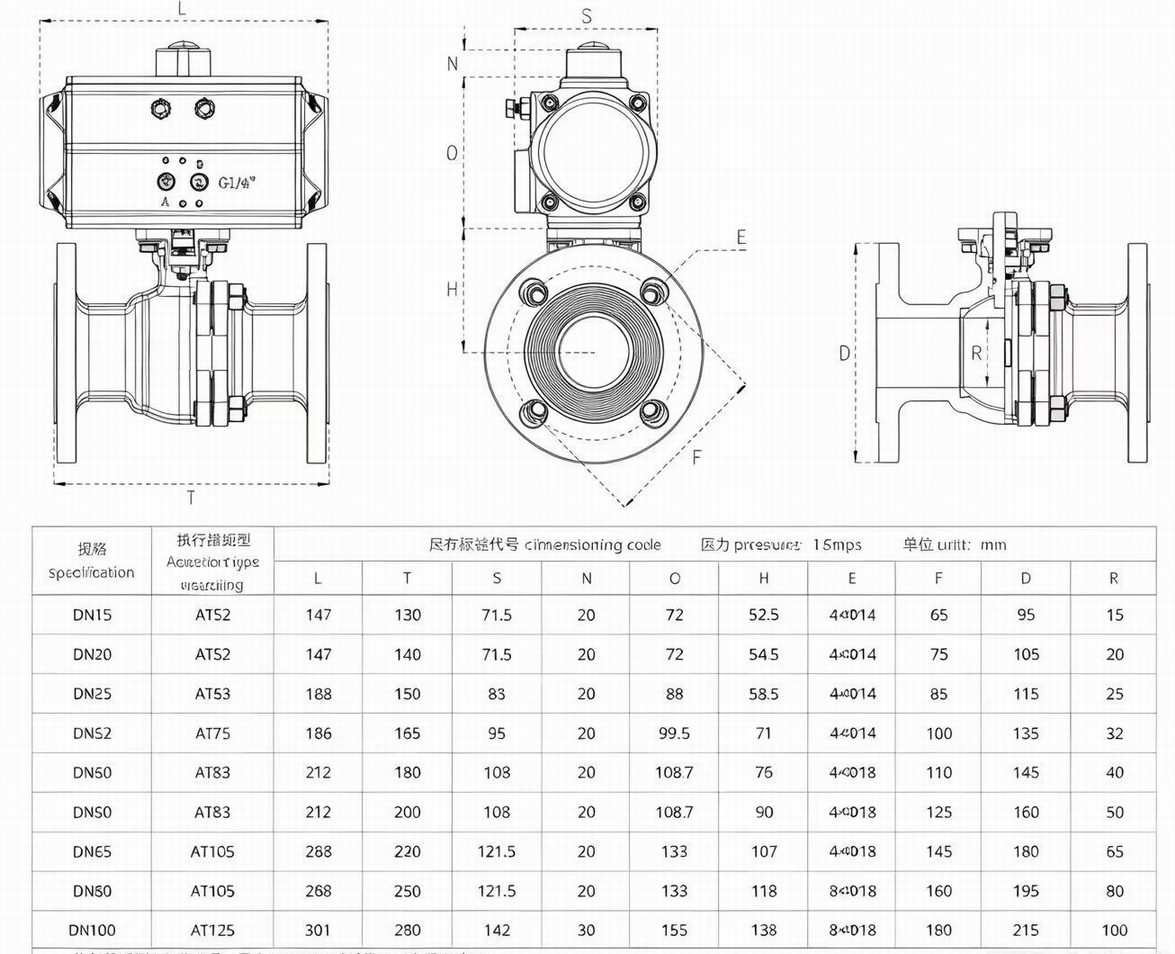

外形尺寸Overall Dimension

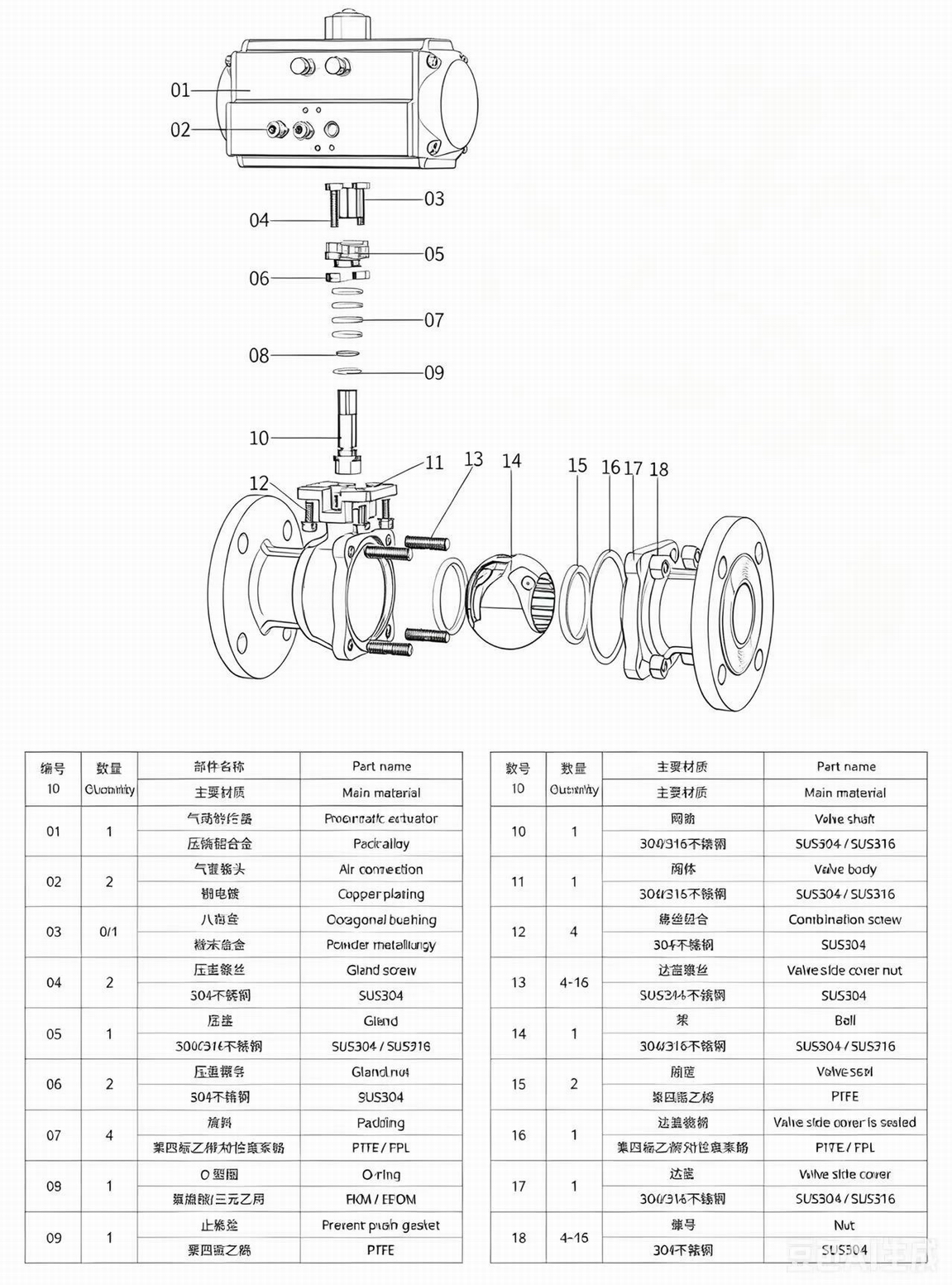

主要部件材料Main component materials
