进口气动不锈钢法兰角座阀
产品概述
国莱克 LIK 进口气动不锈钢法兰角座阀，属于品牌经典 Y 型活塞式气动切断阀，采用 DIN 德标、HG 国标法兰对接结构，依靠螺栓紧固密封，承压稳定、适合中大通径工艺主管道。阀体标配 304/316L 不锈钢精密铸造，高温工况可选 310S 耐热不锈钢；搭载 LIK 原厂活塞式气动执行气缸，压缩空气远程驱动启闭；单作用内置耐疲劳复位弹簧，气源失压自动复位，实现失气安全切断保护。Y 型倾斜流道流阻低、流通量大，下进上出结构可有效缓冲蒸汽、液体管路水锤冲击。可配套 LIK 原装限位反馈开关、手动应急旋钮、ATEX 防爆执行组件，同品牌搭配 LIK 电磁阀组成成套自控回路。产品遵循德国 DIN、欧洲 PED 标准，拥有 ISO9001、CE、TA-Luft 低泄漏认证，出厂逐台水压强度、气密泄漏、循环寿命检测，是印染、化工、水处理、食品饮料、灭菌系统主流进口法兰角座阀
产品详情
进口气动不锈钢法兰角座阀属于 Y 型二位二通活塞式气动切断阀，法兰连接可选 HG/T20592、DIN、ANSI B16.5 标准，阀体采用锻造 304 / 316L 不锈钢，整体刚性强、抗管路震动、承压稳定，适配中大管径工业主管路。阀门由活塞式气动执行器 + Y 型不锈钢阀体组成，可配套二位三通电磁阀实现远程气动控制，依靠压缩空气驱动阀杆上下动作完成通断；Y 型倾斜流道流阻低、通量大，相比直通阀流通能力提升约 30%，支持零压差高频启闭，分为**单作用弹簧复位（失气安全型）、双作用保位型**两种控制形式。产品符合 DIN、EN、ISO 压力设备规范，出厂逐台开展水压、气密性、循环寿命检测，耐高温、耐腐蚀，广泛用于蒸汽、热水、压缩空气、弱腐蚀流体等工艺管路的自动切断控制
产品特点 Product Features
1. 法兰螺栓对接结构，密封面大、连接牢固，抗管线拉力与冲击，拆装检修便捷，适配 DN15~DN100 中大管径主管线
2. 锻造不锈钢阀体，304 (CF8)、316L (CF8M) 可选，阀体致密无气孔，耐蒸汽锈蚀、耐弱酸弱碱腐蚀；卫生版本可镜面电解抛光
3. Y 型流线流道设计，流体流动平顺，降低压降，有效缓冲快速启闭产生的水锤冲击，保护后端管道与设备
4. 两种驱动模式：单作用弹簧复位（断气自动复位，常闭 / 常开可选，优先安全联锁工况）；双作用断气保位
5. 阀杆采用自对中、自润滑导向结构，搭配弹簧预紧填料函，自动补偿填料磨损，长期运行不易外漏，免维护
6. 执行器可选尼龙 PA66、304 不锈钢气缸；气缸支持 360° 旋转，安装角度灵活；可加装可视位置指示器、磁性阀位反馈、手动应急操作组件
工作原理 Working Principle
✅ 单作用常闭型（主流）：常态执行器内置弹簧下压活塞，阀瓣压紧阀座，阀门关闭；压缩空气进入执行器推动活塞上行，阀杆抬起，阀门打开；气源泄压排气，弹簧复位，阀门自动关闭，实现失气安全保护。
✅ 单作用常开型：弹簧常态保持阀门开启，通气后阀门关闭。
产品特点 Product Features
1. 法兰螺栓对接结构，密封面大、连接牢固，抗管线拉力与冲击，拆装检修便捷，适配 DN15~DN100 中大管径主管线
2. 锻造不锈钢阀体，304 (CF8)、316L (CF8M) 可选，阀体致密无气孔，耐蒸汽锈蚀、耐弱酸弱碱腐蚀；卫生版本可镜面电解抛光
3. Y 型流线流道设计，流体流动平顺，降低压降，有效缓冲快速启闭产生的水锤冲击，保护后端管道与设备
4. 两种驱动模式：单作用弹簧复位（断气自动复位，常闭 / 常开可选，优先安全联锁工况）；双作用断气保位
5. 阀杆采用自对中、自润滑导向结构，搭配弹簧预紧填料函，自动补偿填料磨损，长期运行不易外漏，免维护
6. 执行器可选尼龙 PA66、304 不锈钢气缸；气缸支持 360° 旋转，安装角度灵活；可加装可视位置指示器、磁性阀位反馈、手动应急操作组件
工作原理 Working Principle
✅ 单作用常闭型（主流）：常态执行器内置弹簧下压活塞，阀瓣压紧阀座，阀门关闭；压缩空气进入执行器推动活塞上行，阀杆抬起，阀门打开；气源泄压排气，弹簧复位，阀门自动关闭，实现失气安全保护。
✅ 单作用常开型：弹簧常态保持阀门开启，通气后阀门关闭。
✅ 双作用型**：无复位弹簧，上下独立气口分别进气控制开关，切断气源后阀门维持当前位置不变

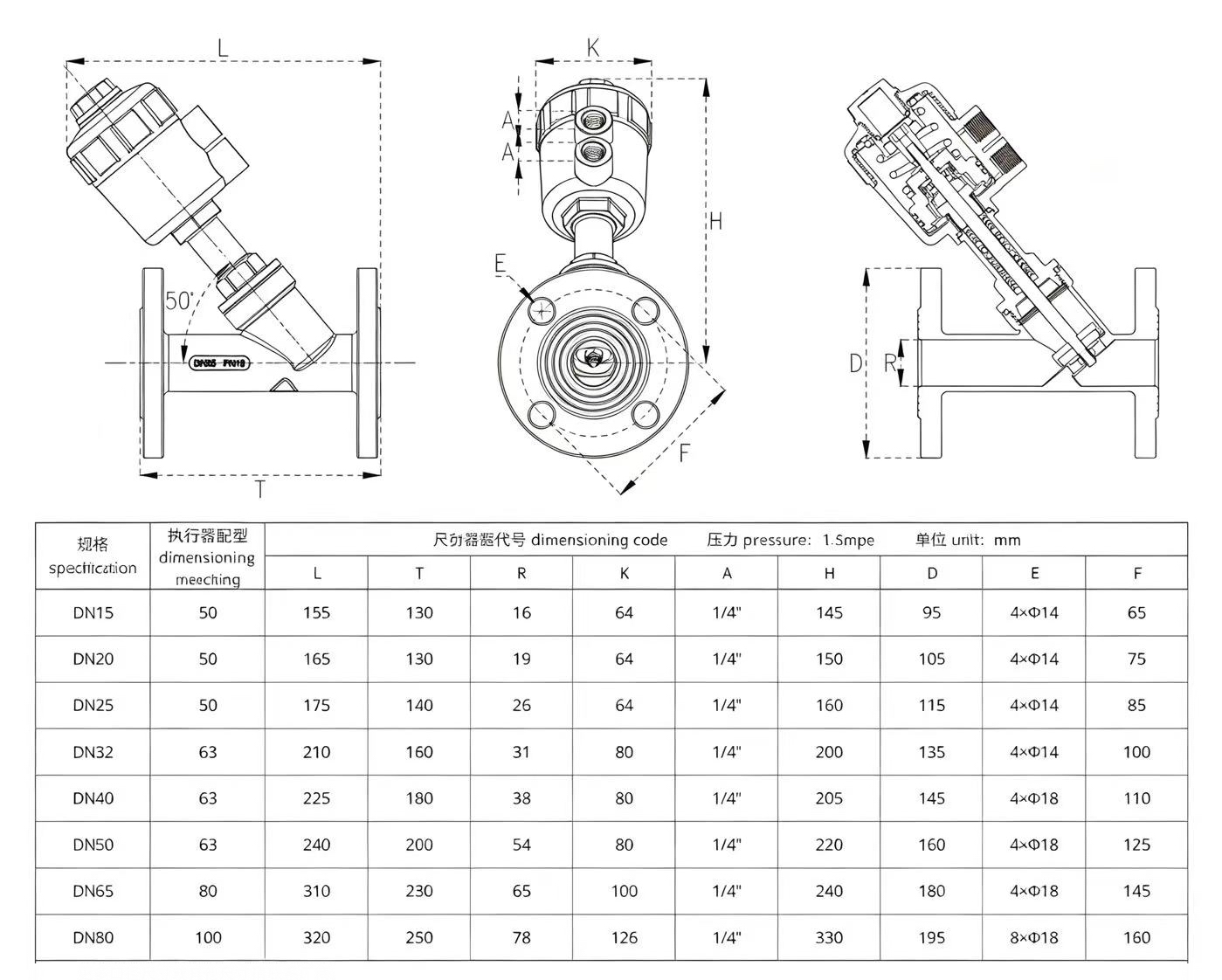

外形尺寸Overall Dimension
主要零件材料 Materials for main parts
