进口气动调节角座阀
产品概述
德国莱克 LIK 是源自德国巴伐利亚州布格豪森（Burghausen）的流体自控阀门品牌，创立于 1978 年，专注严苛工况工业自控阀门研发、制造与方案配套，是德系中高端自控阀门代表品牌之一LIK品牌聚焦高温、高压、防爆、耐腐蚀、蒸汽、导热油等高难度工况，主打电磁阀、角座阀、气动调节阀、电动调节阀、切断阀等流体控制元件，广泛配套自动化设备、换热系统、工艺管道。1995 年通过 DIN EN ISO9001 质量管理体系认证，拥有 CE、TA-Luft 低泄漏等权威认证，产品严格按照 DIN、PED 等欧洲压力设备标准生产、检测德国莱克LIK。亚太布局完善，国内设有授权服务中心与现货仓储，提供原厂资料、选型支持、售后调试服务
品牌服务优势 Service Advantages
1. 原厂整套配套：执行器、定位器、电磁阀、阀位反馈、手轮、防爆组件同品牌配套，兼容性稳定；
2. 可提供：材质证书、出厂检测报告、CAD 图纸、安装说明书；
3. 售前工程师按介质、温度、压力、信号、安全模式选型；
4. 现货交付，支持批量配套项目长期供货；
5. 售后：安装指导、故障排查、调试服务
品牌服务优势 Service Advantages
1. 原厂整套配套：执行器、定位器、电磁阀、阀位反馈、手轮、防爆组件同品牌配套，兼容性稳定；
2. 可提供：材质证书、出厂检测报告、CAD 图纸、安装说明书；
3. 售前工程师按介质、温度、压力、信号、安全模式选型；
4. 现货交付，支持批量配套项目长期供货；
5. 售后：安装指导、故障排查、调试服务
产品详情
进口气动调节角座阀，为 Y 型二位二通活塞式比例调节阀，在开关型角座阀基础上，配套**电气阀门定位器 + 抛物线调节阀芯**，接收 DCS/PLC 输出 4～20mA 模拟信号，实现 0～100% 开度无级连续调节，精准控制介质流量、温度、压力。阀体为 304/316L 不锈钢精密铸造，搭配 LIK 活塞式气动执行器，兼具角座阀大通量、低流阻优势与调节阀高精度比例控制能力，是蒸汽换热、恒温系统专用自控切断 + 调节一体化阀门工作原理 Working Principle
工作原理 Working Principle
中控系统输出 4-20mA 电流信号给到电气定位器，定位器对比设定信号与阀位反馈信号，自动调整进入气缸的气源压力，推动活塞、阀杆、调节阀芯上下移动，改变阀座流通截面积，从而连续调节介质流量；
✅ 单作用气开型（FC）：通气打开，断气弹簧复位关闭（失气关闭，安全常用）
✅ 单作用气关型（FO）：通气关闭，断气弹簧复位打开
✅ 双作用保位型：无复位弹簧，断气后定位器锁止，保持当前开度不变
产品特点 Product Features
1. 比例连续调节，控制精度高：匹配电 - 气定位器，标准 4～20mA 信号输入，线性开度可调，调节精度 ±1% FS，闭环温控稳压无震荡
2. 抛物线专用阀芯，流量特性优良：等百分比 / 线性流量特性，可调比 50:1，小开度工况不易卡滞、流量稳定。
3. Y 型流线流道，通量大、压损小：流通能力远优于普通单座调节阀，有效减弱蒸汽管路水锤冲击，适合大流量换热工况德国莱克L...。
4. 执行器 360° 任意旋转：气缸可自由调整角度，自带可视阀位指示，定位器安装灵活，适配紧凑撬装管线。
5. 自定心楔形密封结构：阀杆自动对中，PTFE / 柔性石墨双重密封，频繁小开度调节下耐磨、寿命长，免维护。
6. 模块化配件兼容：阀位反馈开关、手动应急手轮、ATEX 防爆总成可自由选配，整套配套 LIK 电磁阀，直接对接自控系统。
7. 德系工艺标准：符合 DIN、PED、ISO9001、CE、TA-Luft 低泄漏标准，出厂逐台做流量特性、气密、强度测试

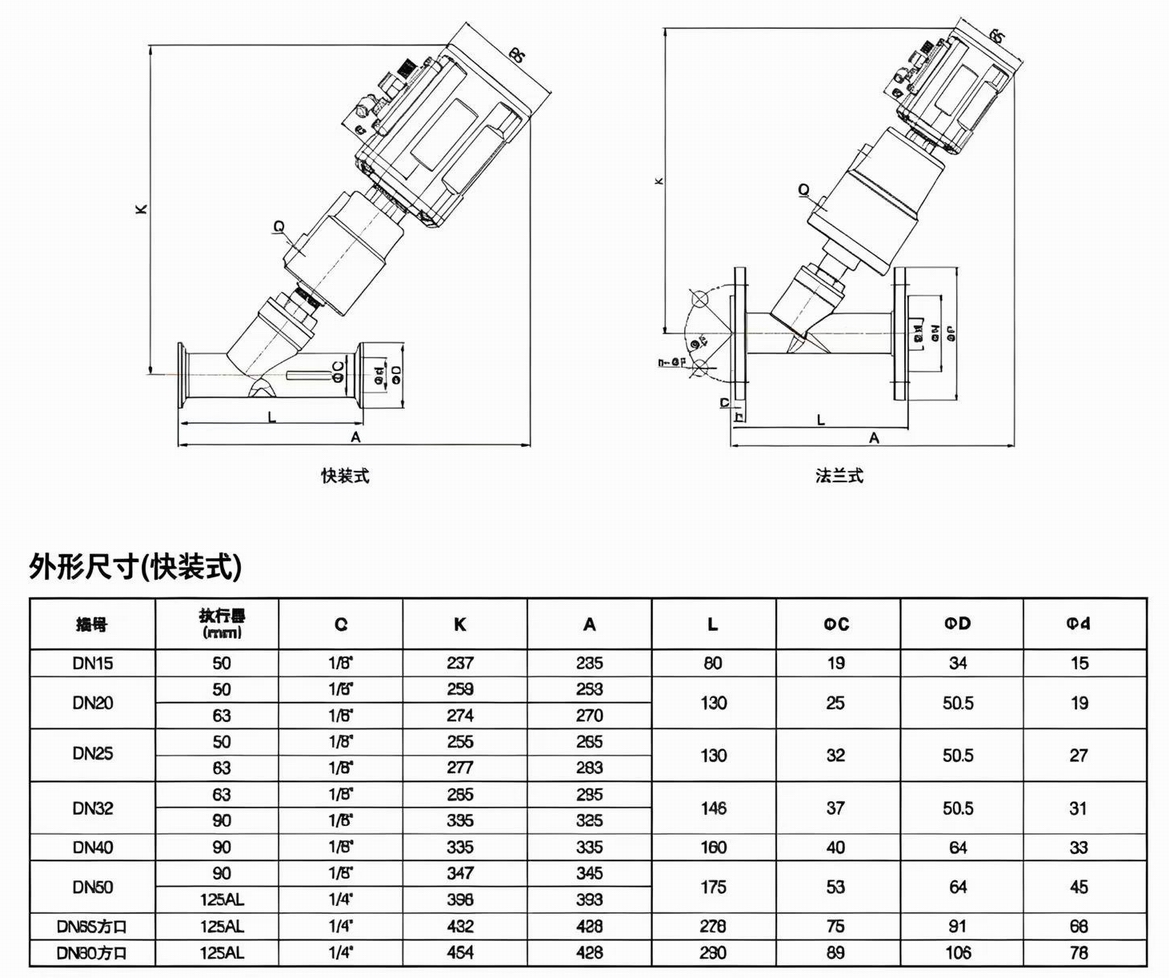

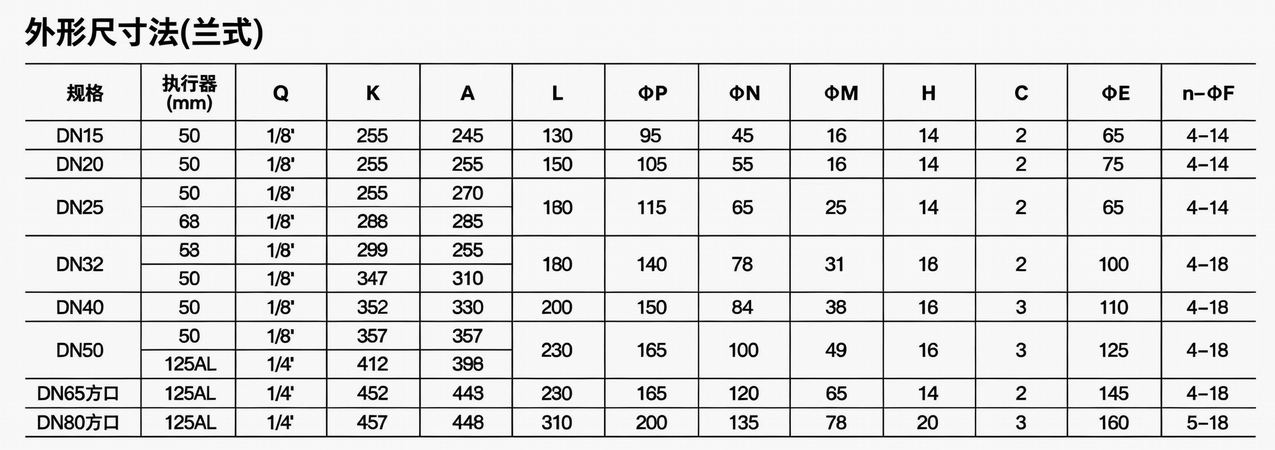

外形尺寸Overall Dimension
订货选型参数清单 Order Selection Parameter List
必须提供的选型参数 Required Parameters
1. 产品品牌 Brand：Germany LIK 德国莱克
2. 阀门类型 Valve Type：气动调节角座阀 Pneumatic Regulating Angle Seat Valve
3. 公称通径 Size DN：DN10 / DN15 / DN20 / DN25 / DN32 / DN40 / DN50 / DN65 / DN80
4. 公称压力 Pressure Class：PN16 / PN25
5. 阀体材质 Body Material：304 SS / 316L SS / 310S SS
6. 连接方式 End Connection：Thread G/NPT/ Tri-clamp / DIN Flange / HG Flange / Welded
7. 动作型式 Actuator Action：NC 常闭 / NO 常开 / DA 双作用
8. 控制信号 Control Signal：4～20mA DC（标准）/ 0～10V DC
9. 阀芯流量特性 Flow Characteristic：等百分比 Equal Percentage / 线性 Linear
10. 密封材质 Seal Material：PTFE / Flexible Graphite
11. 介质与温度 Medium & Temperature：蒸汽 Steam / 热水 Hot Water / 导热油 Thermal Oil；介质温度℃
12. 气源压力 Air Supply Pressure：0.4～0.7MPa
13. 附件配置 Accessories
工作原理 Working Principle
中控系统输出 4-20mA 电流信号给到电气定位器，定位器对比设定信号与阀位反馈信号，自动调整进入气缸的气源压力，推动活塞、阀杆、调节阀芯上下移动，改变阀座流通截面积，从而连续调节介质流量；
✅ 单作用气开型（FC）：通气打开，断气弹簧复位关闭（失气关闭，安全常用）
✅ 单作用气关型（FO）：通气关闭，断气弹簧复位打开
✅ 双作用保位型：无复位弹簧，断气后定位器锁止，保持当前开度不变
产品特点 Product Features
1. 比例连续调节，控制精度高：匹配电 - 气定位器，标准 4～20mA 信号输入，线性开度可调，调节精度 ±1% FS，闭环温控稳压无震荡
2. 抛物线专用阀芯，流量特性优良：等百分比 / 线性流量特性，可调比 50:1，小开度工况不易卡滞、流量稳定。
3. Y 型流线流道，通量大、压损小：流通能力远优于普通单座调节阀，有效减弱蒸汽管路水锤冲击，适合大流量换热工况德国莱克L...。
4. 执行器 360° 任意旋转：气缸可自由调整角度，自带可视阀位指示，定位器安装灵活，适配紧凑撬装管线。
5. 自定心楔形密封结构：阀杆自动对中，PTFE / 柔性石墨双重密封，频繁小开度调节下耐磨、寿命长，免维护。
6. 模块化配件兼容：阀位反馈开关、手动应急手轮、ATEX 防爆总成可自由选配，整套配套 LIK 电磁阀，直接对接自控系统。
7. 德系工艺标准：符合 DIN、PED、ISO9001、CE、TA-Luft 低泄漏标准，出厂逐台做流量特性、气密、强度测试
外形尺寸Overall Dimension
订货选型参数清单 Order Selection Parameter List
必须提供的选型参数 Required Parameters
1. 产品品牌 Brand：Germany LIK 德国莱克
2. 阀门类型 Valve Type：气动调节角座阀 Pneumatic Regulating Angle Seat Valve
3. 公称通径 Size DN：DN10 / DN15 / DN20 / DN25 / DN32 / DN40 / DN50 / DN65 / DN80
4. 公称压力 Pressure Class：PN16 / PN25
5. 阀体材质 Body Material：304 SS / 316L SS / 310S SS
6. 连接方式 End Connection：Thread G/NPT/ Tri-clamp / DIN Flange / HG Flange / Welded
7. 动作型式 Actuator Action：NC 常闭 / NO 常开 / DA 双作用
8. 控制信号 Control Signal：4～20mA DC（标准）/ 0～10V DC
9. 阀芯流量特性 Flow Characteristic：等百分比 Equal Percentage / 线性 Linear
10. 密封材质 Seal Material：PTFE / Flexible Graphite
11. 介质与温度 Medium & Temperature：蒸汽 Steam / 热水 Hot Water / 导热油 Thermal Oil；介质温度℃
12. 气源压力 Air Supply Pressure：0.4～0.7MPa
13. 附件配置 Accessories
