进口气动V型球阀的选型方法-德国莱克LIK品牌
德国莱克进口气动V型球阀本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。德国莱克气动V型调节球阀是一种直角回转结构的高级控制阀,它与阀门配套使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制
进口气动V型球阀工作原理

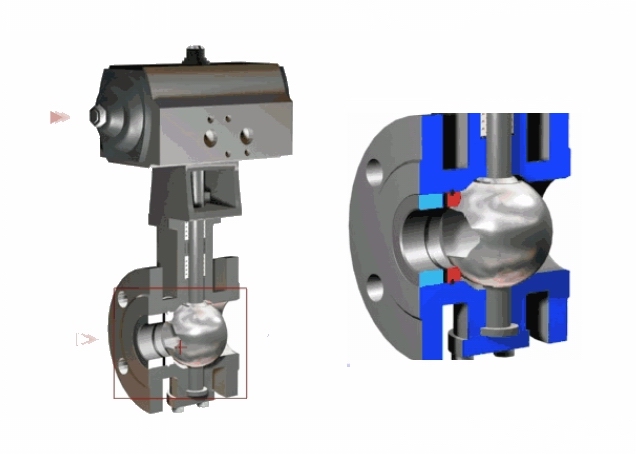

进口气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀
进口气动V型球阀产品选型
1,阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2,执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
进口气动V型球阀零件材料
材料代号 |
C |
P |
R |
||
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
||
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
||
密封圈 |
增强聚四氟乙烯 对位聚苯 |
||||
填料 |
聚四氟乙烯 柔性石墨 |
||||
适用 工况 |
适用介质 |
蒸汽、水、油品 |
醋酸类 |
||
适用温度 |
-28℃ - 300℃ |
||||
进口气动V型球阀特点:
1、具有出色的调节特性:V型球阀具有一个近似百分比的固有流量特性及高达300:1的可调比。因此V型球阀可以在广幅的变化范围内提供准确的控制。
2、流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的值特别高,流通能力特别大,流通阻力小。
3、V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有好的灵敏度和感应速度。
4、可靠性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
5、超强的剪切能力:V型球阀采用金属硬密封结构,V型球阀阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切能力切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
进口气动V型球阀的安装:
1、进口气动V型球阀法兰与管线法兰间按管路设计要求装上密封垫。
2、法兰上的螺栓需对称、逐次、均匀拧紧。
3、球阀采取气动执行器时,按说明书完成气源的安装。
4、进口气动V型球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置电-气动执行器的球阀,则必须垂直安装,阀门进出口处在水平位置上。
进口气动V型球阀安装后的检查:
1、安装完毕后,启动气动球阀开、关数次,应该动作灵活,受力均匀,气动球阀工作正常。
2、根据管道压力设计要求,通压后检测气动球阀与管道法兰接合面的密封性能
