进口气动V型球阀调试和故障处理：

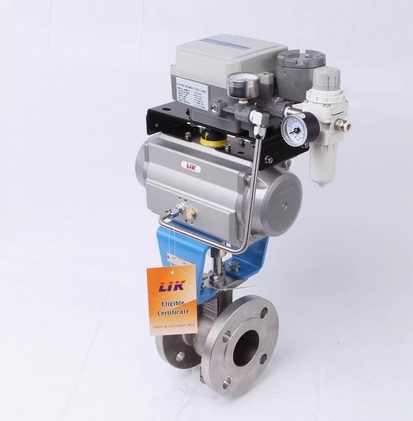

进口气动V型球阀属于同心角行程调节阀。阀门工作时，介质从球面一侧进入阀体内腔，在小开度时由 V 型槽口其微调作用，当球面打开位置越过 V 型槽口后，由阀芯的 V型口来调节流量。气动V型球阀主要由阀体、阀芯、阀座、阀座挡圈、阀杆、底轴、端盖、填料部件等组成。

进口气动V型球阀调整

当定位器新装在V型球阀上后，或V型球阀的行程不符合输入控制信号要求时需要调校，其方法如下：

调校

1）供气管路通过减压阀接到执行机构上，用减压阀调节供气压力大小，使执行机构阀杆位于行程中心。

2）然后，检查定位器是否与反馈杠杆成90°.请参考“安装”一章。

3）把供气管路从执行机构上拆卸下来，把它接到定位器的供气接口上（SUP），把定位器的输出接口（OUT）与执行机构的气室相连接。

4）零点调整步骤如下：输入一个4mA信号，使执行机构开始动作（标准输入信号4-20mA），调整零点调整手轮，使零点符合要求。

5）量程范围调整如下：输入一个20mA信号，记录阀的行程。如果该行程小于额定量程，松开量程调整锁紧螺钉，旋转量程调整手轮使这螺钉按箭头示向移动，调好后再将锁紧螺钉固定。

6）重复上述步骤4）和5），使量程和零点达到规定值。

2.定位器正作用和反作用型式互换

线性定位器作用型式的互换步骤和其它特性定位器的作用型式的互换步骤， 定位器量程调整机构的安装位置取决于执行机构的作用型式。图II表示量程调整机构安装安装在反作用执行机构上的装配位置。对于正作用执行机构要把量程调整机构安装在“正作用执行机构安装上”，也就是把图II所示的量程调整机构颠倒过来。安装方向如图II上箭头所示，箭头向下表示正作用型式，箭头向上则表示反作用型式。

改变量程调整机构安装位置的步骤如下：

首先，用尖嘴钳或镊子把靠挡板一侧的反馈弹簧连接部分从弹簧螺栓上取下。

其次，松开安装螺栓，取下最程调整机构。安装量程调整机构，只需把上述操作步骤倒过来。

一、进口气动V型球阀的维修处理：

拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据。

注意:

1、球阀在关闭状态下，阀体内部依旧存在受压流体

2、维修前，解除管线压力并使阀门处于打开位置

3、维修前，断开电源或气源

4、维修前，将执行机构与支架脱离

二、填料处得再锁紧

1、若填料涵处有微泄发生，须再锁紧阀杆螺母。

2、注意不要锁太紧，通常再锁1/4圈～1圈，泄露即会停止。

三、更换阀座和密封件

1、使阀处于半开位置，冲洗、清除阀体内外可能存在的危险物质。

2、关闭球阀，拆掉两边法兰上的连接螺栓和螺母，然后将阀由管线上完全移除。

3、依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、耐磨片、阀杆填料。

4、拆卸阀盖连接螺栓和螺母，将阀盖与阀体分离，并拿掉阀盖垫圈。

5、确认气动球阀阀球在“关断”位置，这可以将其较容易的从阀体拿出，随后取出阀座。

6、由阀体中孔向下轻推阀杆直到完全取出，然后取出O型圈及阀杆下填料。

注意：请谨慎操作，以避免擦伤阀杆表面及阀体填料和密封部位。

四、重新组装

1、清洗和检查拆下零件，更换其阀座及阀盖垫圈等密封件。

2、按拆卸的相反顺序进行组装。

3、用规定的扭矩，交叉锁紧法兰连接螺栓。

4、用规定的扭矩，锁紧阀杆螺母。

5、安装气动球阀的执行机构后，输入相应的信号通过旋转阀杆带动阀芯旋转，使阀门至打开和关闭位置。

6、如有可能，请在回装管道前，按相关标准对阀进行压力密封测试和性能测试。
