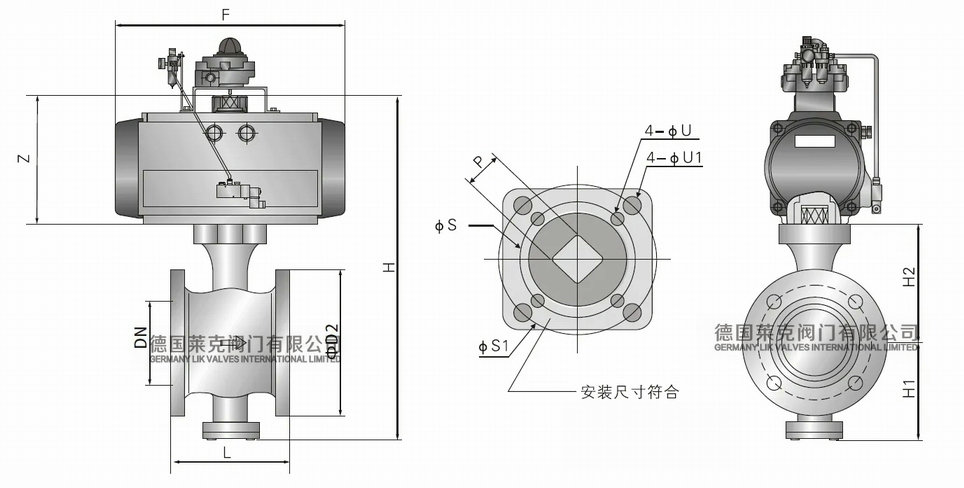

进口气动V型球阀外形尺寸图

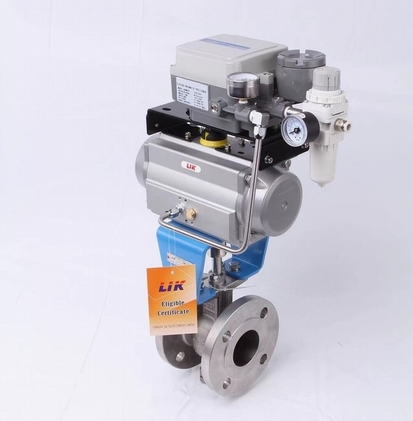

进口气动V型球阀是一种直角回转结构的高精度控制阀,可分为气动V型调节球阀与气动V型切断球阀。它与阀门定位器配套使用,可实现比例调节。与二位五通电磁阀及控制箱配套使用,可实现开关控制。气动V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,气动V型球阀适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀,气动V型调节球阀,气动V型切断球阀本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
进口气动V型球阀产品特点
1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、具有整体式的阀体结构,不存在产生潜在泄漏的可能。
3、具有等百分比特性,有很宽的控制范围和特别稳定的控制过程,可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接,当齿廓受载时,齿上有径向力能起自动定心作用,且各齿受力均匀使之强度高、寿命长。
进口气动V型球阀技术参数
口径范围:DN25~DN600 (1"~24")
压力范围:PN1.6~6.4MPa
温度范围:-40℃~+425℃(可选)
材质可选:碳钢、不锈钢、双相钢
密封材料:PTFE、PPL、金属+STL
连接方式:法兰、对夹
驱动方式:气动执行器、电动执行器、蜗轮、手柄
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。(注明是否防爆)
进口气动V型球阀尺寸
DN |
L |
L1 |
H |
H1 |
D |
D1 |
25 |
62 |
159/248 |
260/290 |
87 |
68 |
38 |
32 |
62 |
159/248 |
267/297 |
87 |
78 |
42 |
40 |
62 |
211/248 |
292/312 |
87 |
85 |
50 |
50 |
75 |
248/269 |
292/312 |
97 |
100 |
60 |
65 |
90 |
248/315 |
332/340 |
112 |
120 |
75 |
80 |
100 |
269/345 |
359/381 |
112 |
130 |
94 |
100 |
115 |
345/409 |
394/411 |
122 |
158 |
110 |
125 |
129 |
409/438 |
410/416 |
142 |
180 |
135 |
150 |
160 |
438/550 |
461/486 |
165 |
216 |
165 |
